Білік бөліктерін ауыстыру үшін беріліс қорабы біліктерін бөлшектеу қажет.
Жылдам беріліс қорабын алып тастау мақалада талқыланады - «Редукторды алып тастау»
Редукторды бөлшектеу мақалада талқыланады - «Жеңілісті жөндеу»
Редуктордың кіріс білігін бөлшектеу

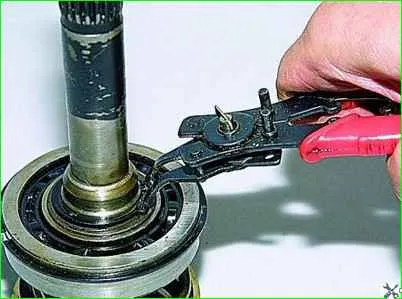

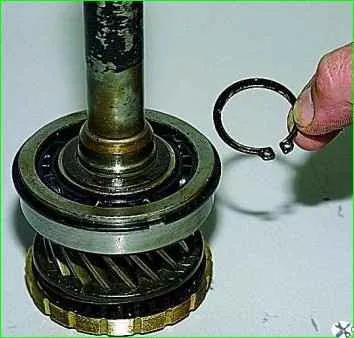

Құлыптау сақинасын ашу үшін қысқышты пайдаланыңыз
Және оны жойыңыз.

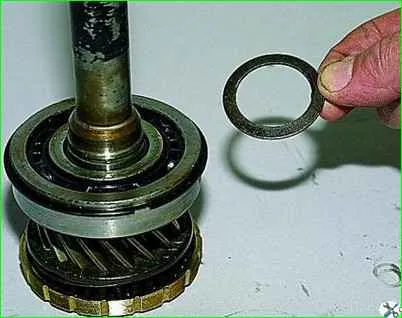

Серіппелі шайбаны алыңыз.
Біз подшипниктің сыртқы сақинасының ұшын тіреуіштің жақтарына бекітеміз.

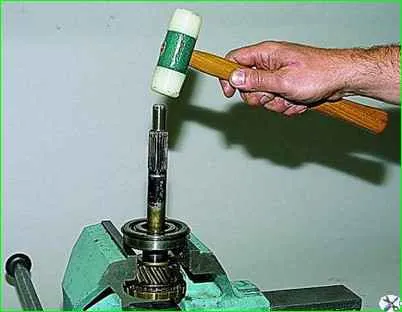

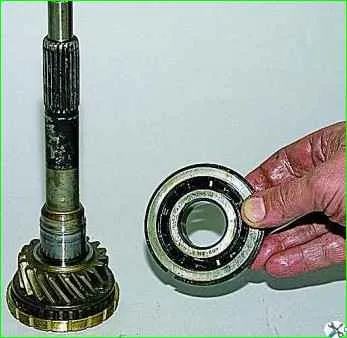

Кіріс білігінің ұшын соғу үшін пластикалық соққысы бар балғаны пайдаланыңыз
және подшипникті басыңыз.

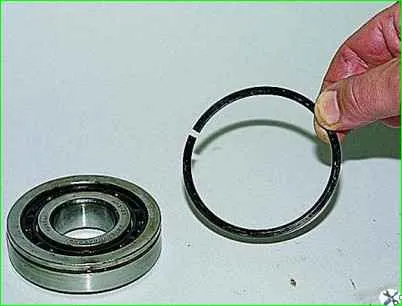

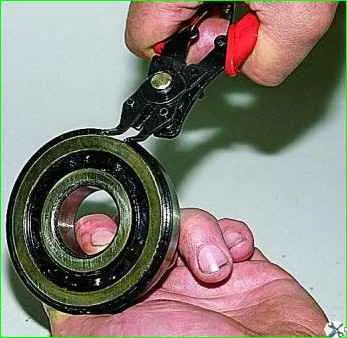

Орнату сақинасын ашу үшін қысқышты пайдаланыңыз
және оны жойыңыз.

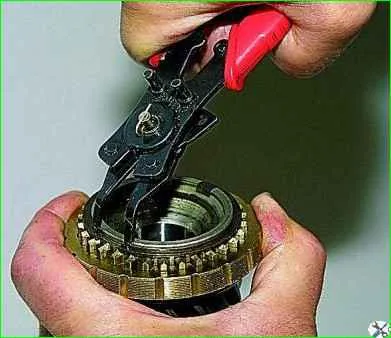

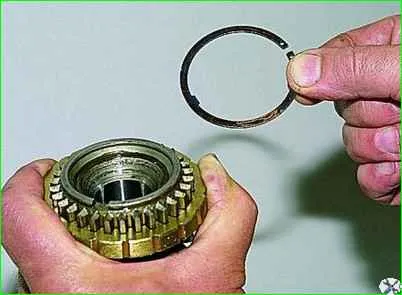

Синхронизатордың құлыптау сақинасын жылжытқаннан кейін құлыптау сақинасын босату үшін тістеуіктерді пайдаланыңыз.
және оны жойыңыз.

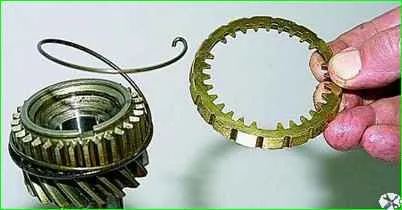

Блоктау сақинасын алып тастаңыз...

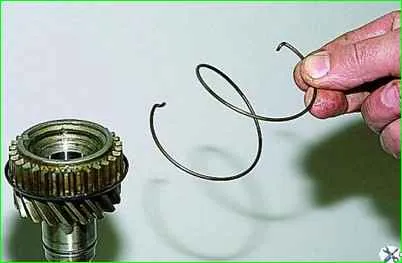

және синхронизатор серіппесі.
Басқа берілістердің синхронизаторларының блоктау сақиналары дәл осылай жойылады
Кері ретпен жинаңыз
Редуктордың қосалқы білігін бөлшектеу

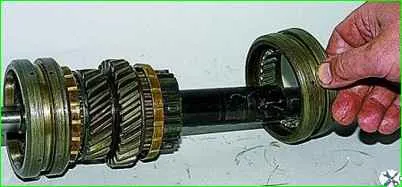

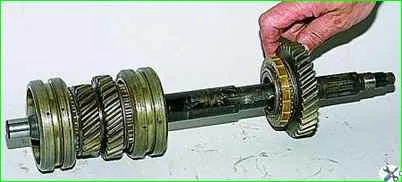

Бөлектің артқы жағындағы бұғаттау сақинасы бар втулканы және 1-ші беріліс жинағын алыңыз.

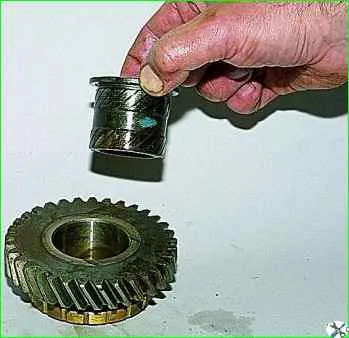

Тісті берілістен втулканы алыңыз.
1-ші және 2-ші берілістерді қосу үшін синхронизатордың муфтасын алыңыз.

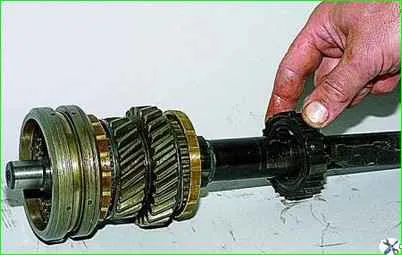

Синхронизатор хабын алып тастаңыз.

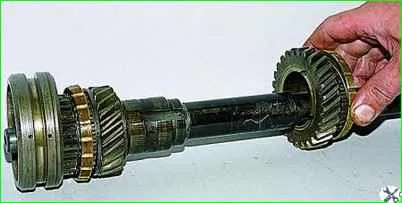

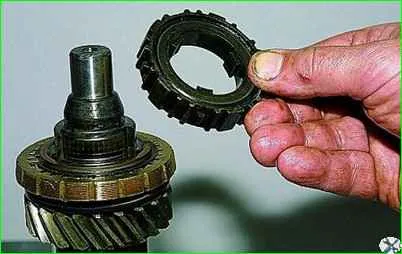

Екінші тісті беріліс жинағын бұғаттау сақинасымен алып тастаңыз

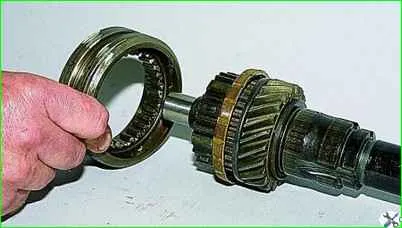

Үшінші және төртінші беріліс синхронизаторының муфтасын қосалқы біліктің алдыңғы шетінен алыңыз

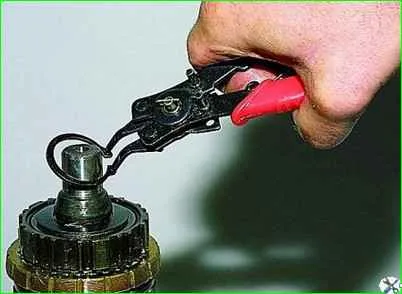

Қосымша білікті жұмсақ металл жақтары бар ілгекте ұстап тұрып, қысқышпен бекітетін сақинаны алыңыз

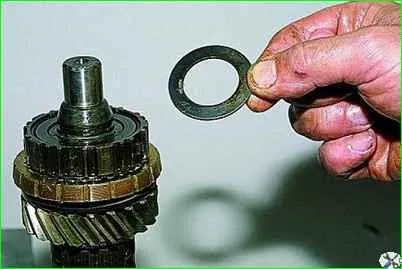

Серіппелі шайбаны алыңыз (ол дөңес жағымен біліктің алдыңғы ұшына қарай орнатылған).
Үшінші және төртінші беріліс үшін синхронизатор хабын алыңыз

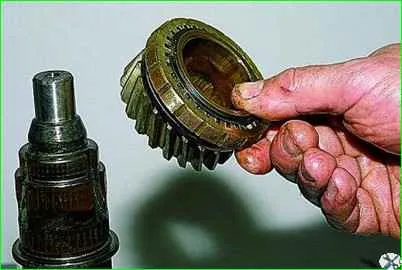

Үшінші беріліс жинағын синхронизаторды блоктау сақинасымен алып тастаңыз.
Кері ретпен жинаңыз
