Niva Chevy автокөлігінің тежегіш құбырларын ABS жүйесімен қалай ауыстыруға болады

: Тағы да мүмкін:

Бұл мақалада біз бұғаттауға қарсы тежегіш жүйесімен жабдықталған автомобильдің құбырларын ауыстыруды қарастырамыз

Тежеу жүйесіндегі қысымды төмендету бойынша жұмысты аяқтағаннан кейін, мақалада көрсетілгендей, тежегіштерді босату керек - Niva Chevrolet автокөлігінің ABS гидравликалық блогын ауыстыру

Түтікшені сол жақ алдыңғы тежегішке ауыстыру

Көлікті көтергішке немесе тексеру шұңқырына қойып, тұрақ тежегішін орнатамыз

Батарея терминалдарын ажыратып, батареяны көліктен шығарыңыз

Дөңгелектер болттарын босатыңыз және машинаны (егер ол лифтте болса) жұмысты орындауға ыңғайлы биіктікке көтеріңіз

Алдыңғы дөңгелекті алыңыз

Тежегіш құбырын бекіту фитингін сол жақ алдыңғы тежегіш шлангінен ажыратыңыз

Шланг тесігіне тығынды орнатыңыз.

Тежегіш шлангінің бекіту кронштейнін тежеу құбырының фитингінен алыңыз

Алдыңғы доңғалақ жылдамдығы сенсорын алу: 1 - бөлінген тығыздағыш; 2 - алдыңғы доңғалақ жылдамдығы сенсорының қосқыш блогы

Бөлінген тығыздағышты 1 балшықтан қорғайтын тесіктен алыңыз

Тежеу құбырын бекіту фитингін гидравликалық блоктан ажыратып, тығынды гидравликалық блоктың тесігіне орнатыңыз

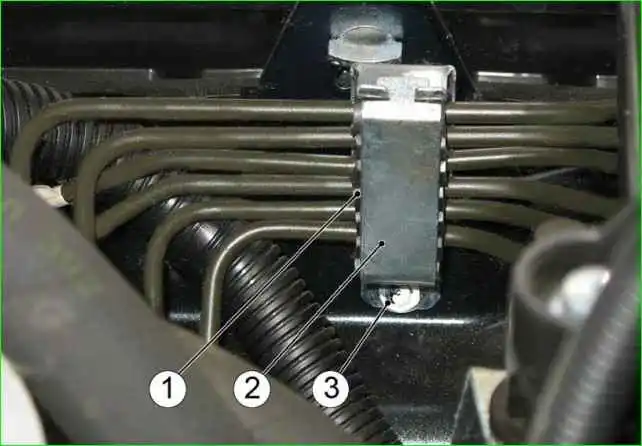

Дыбыс өткізбейтін втулканы бекіту; 1 - шуды оқшаулайтын төлке; 2 - втулканы бағыттаушы кронштейн; 3 - шу өткізбейтін втулканы бекітуге арналған гайка

Дыбыс өткізбейтін жеңді 1 бекітетін гайканы 3 бұрап алыңыз

2-бағыттаушы кронштейнді алып тастаңыз және түтікті жеңдегі ұяшықтан шығарыңыз

Тұтқаны көліктен шығарыңыз

Түтікті кері ретпен орнатамыз

Бөлшек нөмірі 21230-3506550-50-0 қосалқы бөлшектер каталогына сәйкес

Нива Chevrolet автокөлігінің ABS гидравликалық блогын қалай ауыстыруға болады

мақаласында сипатталғандай тежеу жүйесіне қан төгеміз.

Адаптерден оң жақ алдыңғы тежегішке түтікті ауыстыру

Біз көлікті көтергішке немесе тексеру шұңқырына орнатамыз

Қозғалтқыш экранын алу

Адсорбер кронштейнін бекітетін гайкаларды бұрап, адсорберді бүйірге жылжытыңыз

Дөңгелек болттарын босатыңыз

Көлікті жұмысқа ыңғайлы биіктікке көтеріңіз

Алдыңғы оң жақ дөңгелектің гайкаларын бұрап, дөңгелекті алыңыз

Тежегіш құбырының бекіту фитингін алдыңғы оң жақ тежегіш шлангінен ажыратыңыз

Шланг тесігіне штепсельді орнатыңыз

Тежегіш шлангінің бекіту кронштейнін тежеу құбырының фитингінен алыңыз

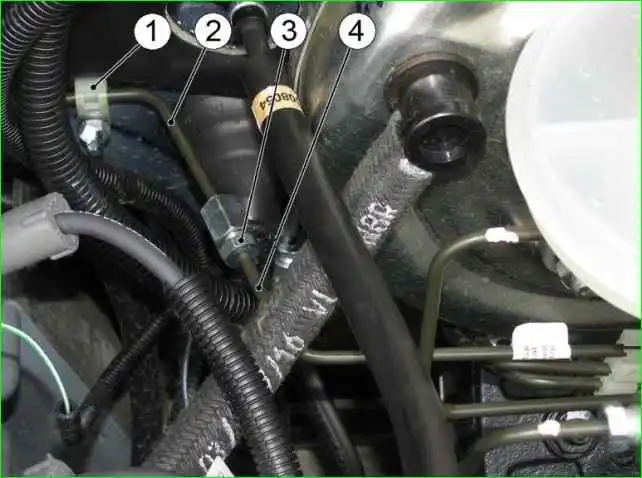

Оң жақ алдыңғы дөңгелекке тежеу құбыры: 1 - түтікті корпусқа бекітуге арналған кронштейн; 2 - адаптерден оң жақ алдыңғы тежегішке дейін түтік; 3 - фитинг; 4 - оң жақ алдыңғы тежегіш жинағына түтік

Түтіктің 3 фитингін оң жақ алдыңғы тежегішке 4 ажыратып, оның тесігіне тығынды орнатыңыз

Жаңғақтарды бұрап, түтікті корпусқа бекітетін екі кронштейнді 1 алып тастаңыз

Тұтқаны көліктен шығарыңыз

Телефон каталогының нөмірі 21230-3506540-55-0

Біз құбырды кері ретпен орнатамыз және тежегіш жүйесін қанды шығарамыз, мақалада сипатталғандай - Niva Chevrolet автокөлігінің ABS гидравликалық блогын ауыстыру

Түтікшені оң жақ алдыңғы тежегішке ауыстыру

Көлікті жұмыс орнына қойыңыз, тұрақ тежегішін басыңыз және оталды өшіріңіз

Қозғалтқыш экранын алу

Түтіктің 3 фитингін оң жақ алдыңғы тежегішке 4 ажыратыңыз

Адаптерден оң жақ алдыңғы тежегішке дейін түтіктің тесігіне штепсельді орнатыңыз

ABS гидравликалық блогы: 1 - сым сымдарының штепсельдік блогы; 2 - негізгі цилиндрдің бастапқы тізбегінің құбыры; 3 - адаптерге оң жақ түтік; 4 - сол жақ алдыңғы тежегішке арналған түтік; 5 - оң жақ алдыңғы тежегіш жинағына түтік; 6 - адаптерге сол жақ түтік; 7 - негізгі цилиндрдің қайталама тізбегінің құбыры; 8 - гидравликалық блоктың бекіту гайкасы

Тежегіш құбырының фитингін ABS гидравликалық блогынан оң жақ алдыңғы тежегішке ажыратыңыз

Штепсельді гидравликалық қондырғының тесігіне орнату

Дыбыс өткізбейтін жеңді 1 бекітетін гайканы 3 бұрап алыңыз

2-бағыттаушы кронштейнді алып тастаңыз және түтікті жеңдегі ұяшықтан шығарыңыз

Түтікшені пластик кронштейннен шығарып, оны көліктен шығарыңыз

Түтікшені алдыңғы оң жақ тежегішке кері ретпен орнатыңыз

Нива Chevrolet автокөлігінің ABS гидравликалық блогын қалай ауыстыруға болады

мақаласында сипатталғандай тежеу жүйесіне қан төгеміз.

Түтікшені сол жақ артқы тежегіш түтікке ауыстыру

Көлікті көтергішке немесе тексеру шұңқырына қойып, тұрақ тежегішін орнатамыз

Көлікті жұмысқа ыңғайлы биіктікке көтеріңіз

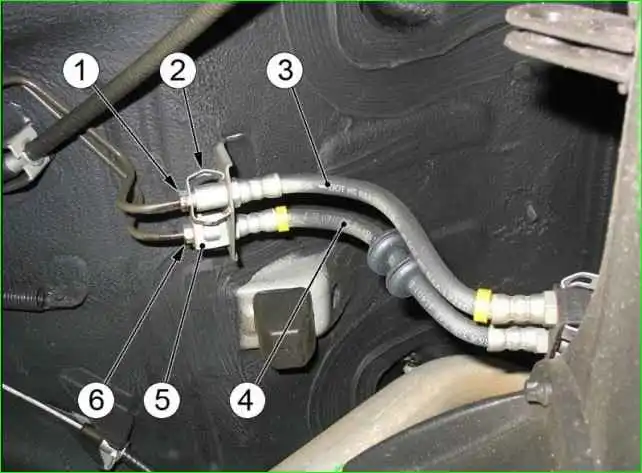

Артқы тежегіштердің түтіктері мен түтіктерін қосу: 1 - сол жақ артқы тежегіш шлангіне түтік фитингі; 2, 5 - шлангты бекіту кронштейні; 3 - сол жақ артқы тежегіш шлангісі; 4 - оң жақ артқы тежегіш шлангісі; 6 - оң жақ артқы тежегіш шлангіне арналған түтік фитинг

Тежеу құбырының 1 фитингін сол жақ артқы тежегіштің 3 шлангінен ажыратыңыз

Сол жақ артқы тежегіш шлангінің тесігіне тығынды орнатыңыз

Тежегіш құбырының фитингінен 2 шланг бекіту кронштейнін алыңыз

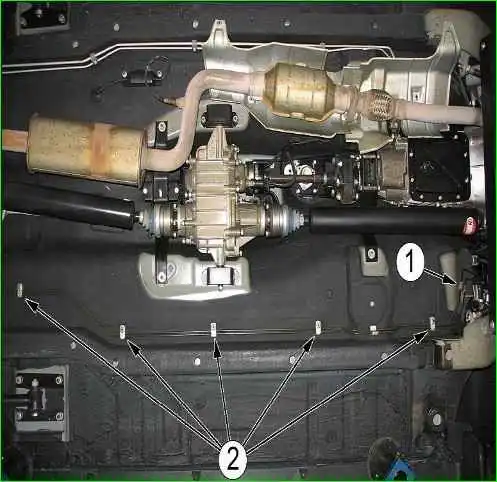

Құбырларды автомобиль корпусына бекіту: 1 - арматура; 2 - құбырларды корпусқа бекітуге арналған қос кронштейндер

1-ші фитингті бұрап, сол жақ артқы тежегіш түтігін түтіктен сол адаптерге қарай ажыратыңыз

Штепсельді түтіктің тесігіне орнату

Құбырларды көлік корпусына бекітетін бес гайканы 2 кронштейнді бұрап алыңыз, олардан жолақтарды ажыратыңыз және тежегіш құбырды алыңыз

Түтікті орнату кері ретпен орындалады және тежеу жүйесіне қан кетеді

Адаптерге түтіктерді ауыстыру

Көлікті көтергішке немесе тексеру шұңқырына қойып, тұрақ тежегішін орнатамыз

Көлікті жұмысқа ыңғайлы биіктікке көтеріңіз

Қозғалтқыш экранын алу

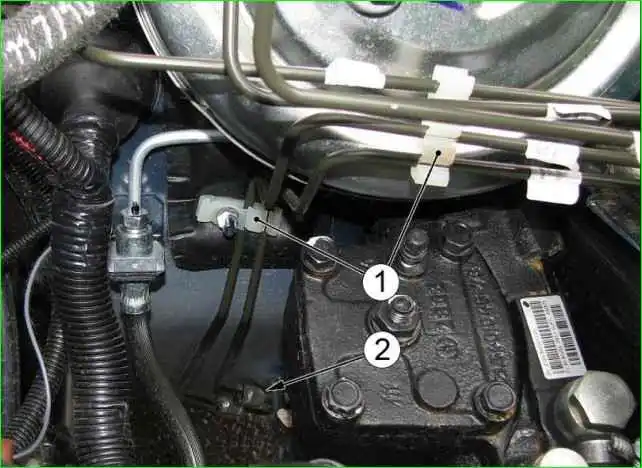

Оң және сол жақ адаптерлердегі түтіктерді алу: 1 - жақшалар; 2 - фитингтер

Тежегіш құбырының 2 фитингін оңға немесе сол жақ адаптерге ажыратыңыз

Тежегіш құбырындағы штепсельді артқы тежегіш түтікке орнатыңыз

Көлік көтергіште көтерілсе, оны түсіріңіз

Тежегіш құбырының фитингін оңға немесе сол жақ адаптерге ABS гидравликалық блогынан ажыратыңыз

Штепсельді гидравликалық қондырғының тесігіне орнату

Дыбыс өткізбейтін жеңді 1 бекітетін гайканы 3 бұрап алыңыз

2-бағыттаушы кронштейнді алып тастаңыз және түтікті жеңдегі ұяшықтан шығарыңыз

Түтікшені екі пластик кронштейннен 1 шығарып, оны көліктен шығарыңыз

Қосалқы бөлшектер каталогы бойынша құбыр нөмірі: оң жақ 21230-3506560-50-0; қалдырды 21230-3506570-50-0

Орнату кері тәртіпте орындалады және тежегіш жүйесі қан кетеді
