Камаз гидравликалық басқару клапаны

Басқару клапаны гидравликалық жүйедегі жұмыс сұйықтығының ағынын басқару үшін қолданылады.

18 және 5 клапандарының 4 және 17 седлалары клапанның 1 корпусына қысылған, гайкалар 16 және 10 бұрандалы, 15 және 7 итергіштерге бағыттаушы ретінде қызмет етеді

Клапандардың итергіштермен арнайы қосылымы итергіштердің осьтері мен орындықтар сәйкес келмесе, клапандардың орындықтарда кептелуіне жол бермейді.

Итергіштердің бір ұшына клапандар бекітілген, 13 және 6 мембраналар бекітілген басқа ұштары 14 және 8 қақпақтармен жабылған пневматикалық камералардың қуыстарына кіреді.

Итергішті 15 серіппесі 12 клапанды 18 ашық күйде ұстайды, ал серіппе 9 клапанды 5 орындыққа басады.

Итергіштер резеңке сақиналармен 11 тығыздалған, ал итергіште 7 қосымша су төгетін тесігі B бар.

Камаз гидравликалық басқару клапаны

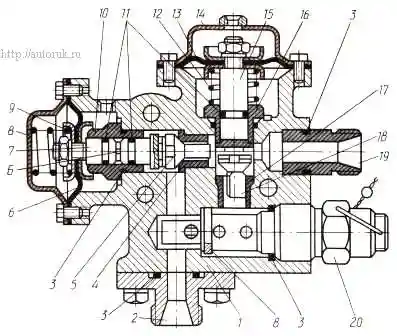

Басқару клапаны: 1 - корпус, 2, 19 - фитингтер, 3 - бекітілген қосылыстардың тығыздағыш сақиналары, 4, 17 - клапан орындықтары, 5, 18 - клапандар, 6, 13 - мембрана, 7, 15 - итергіштер, 8 , 14 - пневматикалық камераның қақпақтары, 9, 12 - серіппелер, 10, 16 - бағыттаушы гайкалар, 11 - жылжымалы қосылыстардың тығыздағыш сақиналары, 20 - сақтандырғыш клапан, B - дренаждық тесік, C - жаға

Нөлдік күйде сорғыдан шығатын май құбыр желісі арқылы фитингтің 19 тесігі арқылы басқару клапанына түседі және ашық клапан 18 арқылы ағызу құбырына өтеді.

13 мембрана үстіндегі пневматикалық камераның қуысына сығылған ауа берілгенде, клапан 18 жабылады.

Сонымен бірге сығылған ауа мембрана 6 астындағы пневматикалық камераның қуысына түседі, клапан 5 ашылады.

Мұнай клапан 5, фитинг 2 арқылы өтіп, гидравликалық цилиндрдің қуысына бағытталады.

Пневматикалық камералардың қуыстарынан ауа шыққанда, клапан 5 жабылады, ал клапан 18 ашылады.

5-клапан жабылғандықтан, гидравликалық цилиндр желісі жабылады және платформа көтерілген күйде ұсталады, ал сорғы жұмыс істеп тұрғанда, май басқару клапанының 18 клапаны арқылы ағу үшін оған түседі.

Гидравликалық басқару клапаны

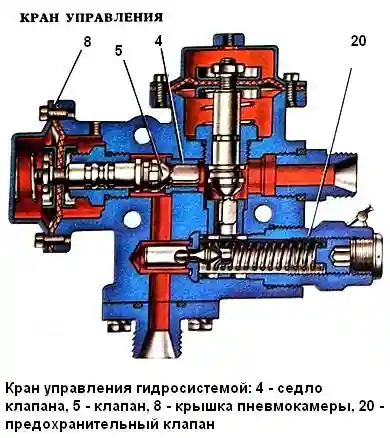

Сығылған ауа тек мембрана 6 астындағы пневматикалық камераның қуысына берілгенде, клапан 5 ашылады және гидравликалық цилиндрдің қуысынан шыққан май осы клапан және клапан 18 арқылы су төгетін жерге ағады.

Қауіпсіздік клапаны 20 кран корпусына бұрандалы, ол В жағасымен бұраған кезде кран корпусының корпусын кесіп тастап, қысым мен су төгетін желілерді ажыратады.

Артық жүктеме кезінде жүйедегі қысым артады және резервуардағы майды айналып өтіп, қауіпсіздік клапаны іске қосылады.

Платформаны көтеру шамадан тыс жүктеме жойылмайынша тоқтайды.

Қауіпсіздік клапанының орнатылған қысымы зауытта реттеледі және оны жұмыс кезінде өзгерту мүмкін емес.
