Жоғары қысымды құбырларды алу

  • Жоғары қысымды құбыр кронштейнін бекітетін болтты (12) алыңыз
  • Жанармай сорғысынан, рельстен және цилиндр басынан жоғары қысымды құбырлардың біріктіру гайкаларын бұрап алыңыз

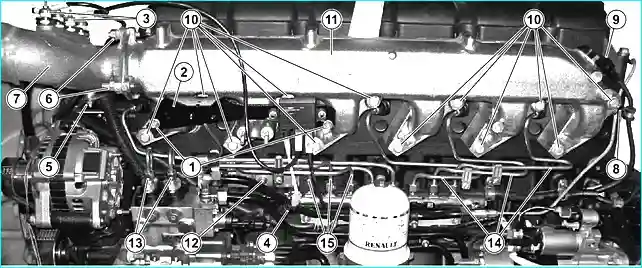

Кіріс рельсінің (13) (650.1111673), артқы жоғары қысымды құбырлар жинағын (14) (650.1112463) және алдыңғы жоғары қысымды құбырлар жинағын (15) (650.1112433) жоғары қысымды құбырларды алып тастаңыз.

YaMZ-650 жоғары қысымды құбырларды алу

Саптама саңылауларына кір мен шаңның түсуін болдырмау үшін саңылауларды жабыңыз.

Бұл түтіктер жинағы алынбайтын жинақ болып табылады. Ешбір жағдайда фланецті бекітуді және түтіктердің орнын өзгертпеу керек сияқты, түтік байламына ешқандай өзгертулер енгізбеу керек.

Төмен қысымды құбырларды алу

YaMZ-650 төмен қысымды құбырларды алу

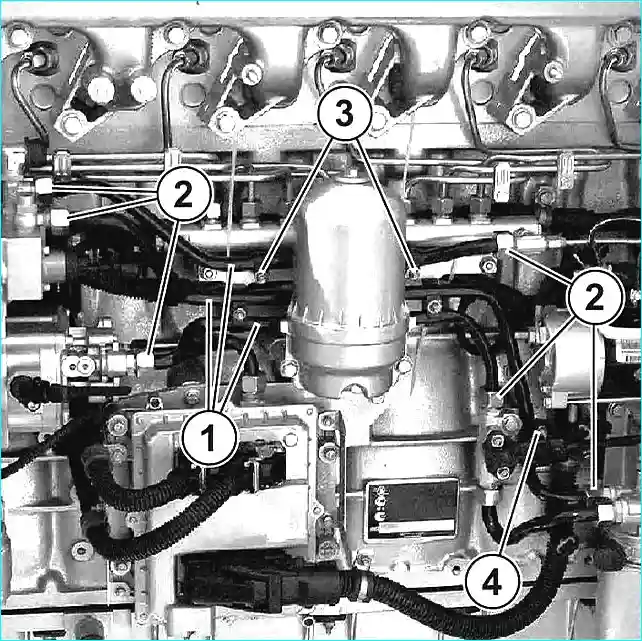

  • Төмен қысымды құбырларды бекітетін гайкаларды (3) және гайканы (4) бұрап алыңыз.
  • Төмен қысымды құбырлардың қосқыш гайкаларын (2) рельс тройнигінен, жанармай сорғысынан және отын қысымы мен температура сенсорының корпусынан бұрап алыңыз.
  • Төмен қысымды құбырларды (1) алыңыз (650.1104390 - отын шығару құбыры, 650.1104525 - отын сорғысынан отын сүзгісі жинағына дейінгі құбырлар)

Жанармай сорғысын алу

YaMZ-650 жанармай сорғысын шығару

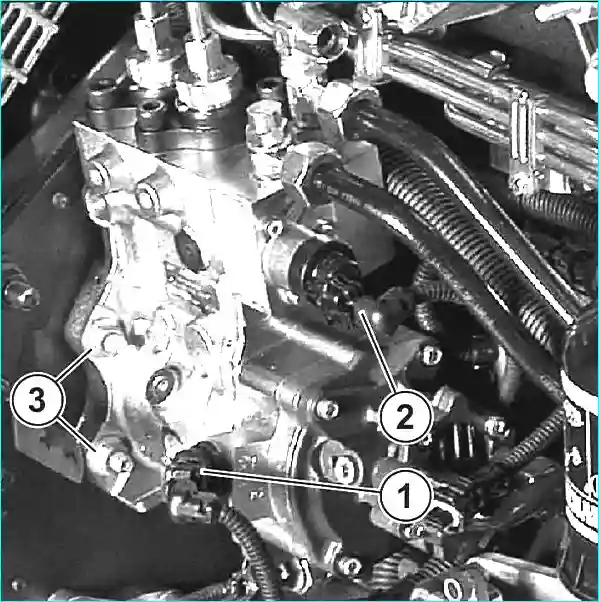

1. Жанармай сорғысының таратқыш білігінің айналу датчигі (фазалық сенсор) қосқышын (1) және айналма клапанның қосқышын (2) ажыратыңыз.

Жанармай сорғысын алып тастау құралы YaMZ-650

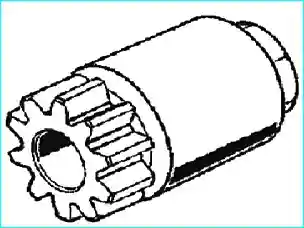

2. 1380 құралын пайдаланып, үшінші цилиндрді жоғарғы өлі нүктеге орнатыңыз.

Бұл күйде жанармай сорғы білігінің кілті жоғары бұрылады.

Жанармай сорғысын алып тастау құралы YaMZ-650

(Алдыңғы қақпағы орнатылған жанармай сорғысын шешкен кезде кілт май картеріне түспеуі үшін үшінші цилиндрді жоғарғы өлі орталық күйіне қоюды ұмытпаңыз және берілістің ауысуын болдырмау үшін 2547 құралын пайдаланыңыз) .

  • 3. Жанармай сорғысының берілісін бекітетін гайканы (650.1111662) алып тастаңыз, оны төңкеріп, редукторға кері жағымен бекітіңіз.
  • 4. Ұзындығы 60 мм бұрандалы бөлігі бар M14 бұранданы пайдаланып, гайкаға бұрау арқылы редукторды жанармай сорғысынан алыңыз.
  • 5. Жанармай сорғысын бекітетін төрт гайканы (3) (311422) бұрап алыңыз.
  • 6. Жанармай сорғысын алыңыз (650.1111005).
  • 7. Барлық бөлшектерді су өткізбейтін пластик пакетке салыңыз.

Отын сорғысын бөлшектеу

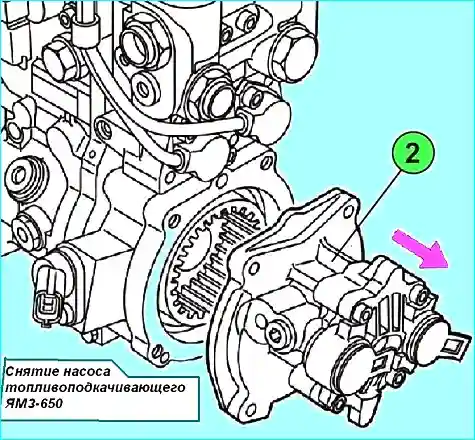

YaMZ-650 жанармай құю сорғысын шығаруYaMZ-650 жанармай құю сорғысын шығару

  • 1. Бұрандаларды (1) босатыңыз.

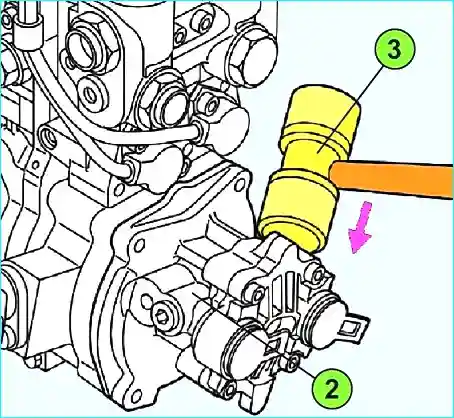

  • 2. Жанармай құю сорғысын (2) пластик балғамен (3) басыңыз.

YaMZ-650 жанармай құю сорғысын шығару

  • 3. Жанармай құю сорғысын (2) алыңыз.
  • 4. Жанармай сорғысының тығыздағышын алыңыз.

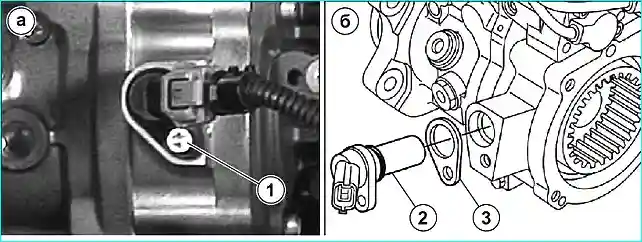

YaMZ-650 жанармай сорғысының фазалық сенсорын шығару

  • 5. Болтты (1) босатыңыз (а-суретті қараңыз)
  • 6. Фазалық сенсорды (2) алыңыз (6-суретті қараңыз).
  • 7. Фазалық сенсордың тығыздағышын алыңыз (3)

Жанармай сорғысының жинағы

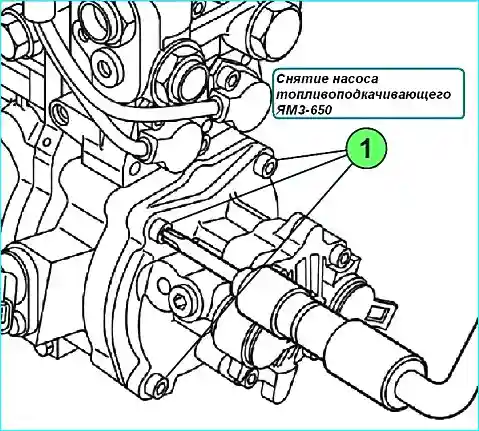

Установка насоса топливоподкачивающего ЯМЗ-650

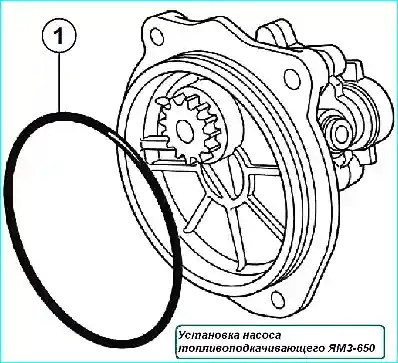

  • 1. Тығыздағышты ауыстырыңыз (1) (1-суретті қараңыз).
  • 2. Тығыздағышты (1) қозғалтқыш майымен жағыңыз.
  • 3. Жанармай сорғысын жанармай сорғысына қатысты ортаға қойыңыз.
  • 4. Жанармай құятын сорғыны бекіту болттарын шахмат тақтасы үлгісінде ұсынылған моментке дейін қатайтыңыз (кестені қараңыз).

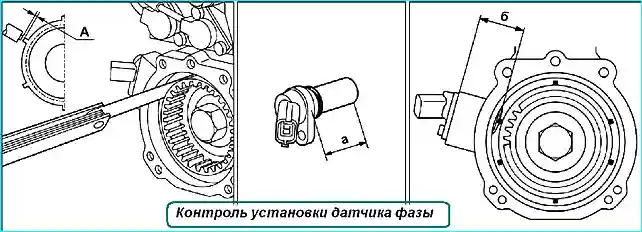

Контроль установки датчика фазы ЯМЗ-650

  • 5. Датчик астындағы тығыздағышты қозғалтқыш майымен майлаңыз. «А» = 0,3 ± 0,1 мм аралықты қамтамасыз ету үшін қажетті тығыздағыштың қалыңдығын есептеу (2-суретті қараңыз):
  • - сенсордың ұзындығына сәйкес «a» мәнін өлшеу;
  • - сенсордың тірек бетінен жанармай сорғысының нысанасына дейінгі қашықтыққа сәйкес келетін «b» мәнін өлшеңіз. Датчик төсемінің қалыңдығы 0,3 + «a» - «b» мм.
  • 6. Фазалық сенсорды орнатыңыз.
  • 7. Фазалық сенсорды бекітетін болтты бұрап, ұсынылған моментке дейін қатайтыңыз (1-кестені қараңыз).

Жоғары қысымды рельсті алып тастау

Снятие рампы ЯМЗ-650

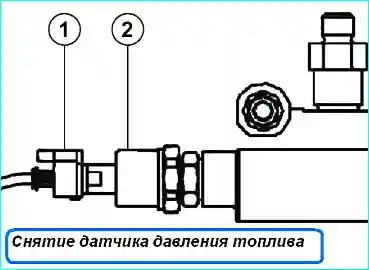

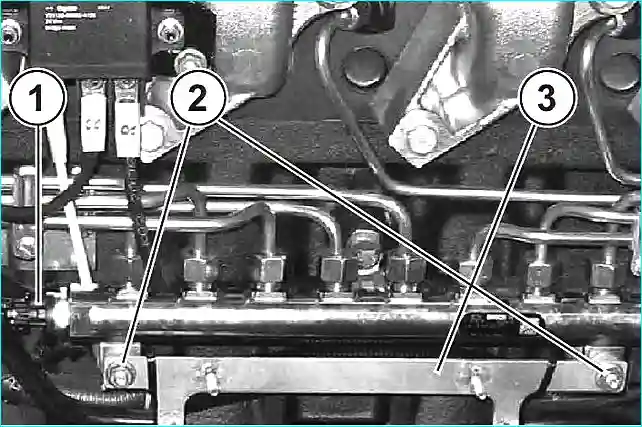

  • 1. Рельстегі қысым сенсорының қосқышын (1) ажыратыңыз.
  • 2. Жанармай ағызатын құбырдың қосқыш гайкасын басынан бұрап алыңыз.
  • 3. Рельсті бекітетін гайкаларды (2) (311421) алыңыз.
  • 4. Төмен қысымды құбырлар мен кронштейн төлкелеріне (650.1112554) арналған кронштейнді (3) (650.1112556) алыңыз.
  • 5. Қысым сенсоры және айналма клапаны (650.1112552) және рельс төлкелері (650.1112550) бар рельс жинағын алыңыз.

 Жоғары қысымды рельсті бөлшектеу

  • 1. Втулканы (2) ұстап тұрып, рельстік қысым сенсорын (1) бұрап алыңыз.
  • 2. Саңылауларды жабыңыз.
  • 3. Шығарғаннан кейін барлық бөлшектерді су өткізбейтін пластик пакетке салыңыз.

Жоғары қысымды рельс жинағы

  • 1. Орнатқан кезде жоюдың кері ретімен орындаңыз.
  • 2. Рельстің қысым сенсорын ұсынылған моментке дейін қатайтыңыз (кестені қараңыз)

Рельсті және жоғары қысымды құбырларды орнату

  • 1. Жоғары қысымды рельсті алудың кері ретімен орнатыңыз.
  • 2. Жоғары қысымды құбырларды орнатыңыз, олардың ұштарын бүрку сорғысы мен отын рельсіндегі фитингтермен біріктіріңіз, құбырлардың біріктіруші гайкаларын бұраңыз.
  • 3. Артқы және алдыңғы жоғары қысымды құбырларды жинақ ретінде орнатыңыз, ол үшін құбыр ұштарын инжектор фитингтерінің және отын рельсінің арматураларының сәйкес жұпталған саңылауларына қолмен орнатыңыз, біріктіргіш гайкаларды бұраңыз. (Жаңа бөліктерде тасымалдау тығындарын орнатпас бұрын алып тастаңыз).
  • 4. Ақырында жоғары қысымды құбырларды келесі ретпен қатайтыңыз:
  • - Mcr = 15 ± 1,5 Нм айналу моменті инжекторға отын беруге арналған саптамалардағы біріктіруші гайкаларды қатайтыңыз және 60˚ ± 5˚ бұрышпен қатайтыңыз;
  • - рампадағы біріктіруші гайкаларды Mcr = 25 ± 2,5 Нм айналу моментімен қатайтыңыз және 60˚ + 5˚ бұрышпен бұраңыз;
  • - 2 рельсті бекіту гайкалары мен жоғары қысымды құбыр кронштейнінің бекіткіш болттарын алдыңғы айналу моменті Мcr = 20±4 Нм;
  • - отын сорғысындағы құбыр гайкаларын Mcr = 15 ± 1,5 Нм күшімен бұрап, 60˚ ± 5˚ бұрышпен қатайтыңыз.
  • 5. Жанармай ағызатын құбырдың қосқыш гайкасын басынан Mcr = 28 ± 2 Нм айналу моментіне дейін қатайтыңыз.

YaMZ-650 отын бүрку жүйесінің қатайту моменттері

  • Жанармай сорғысын орнату шпилькалары - (Loctite 542 герметик) 20±4 Нм
  • Үстеу сорғысын бекітуге арналған болттар - (шахмат үлгісінде қатайтыңыз) 8±1 Нм
  • Жанармай сорғысы білігінің айналу датчигі (фазалық сенсор) 8±1 Нм бекітуге арналған болт
  • 6,5±1,5 Нм қабылдау коллекторындағы қысым мен ауа температурасының сенсорын бекітуге арналған бұрандалар
  • Отын желілерін рельске және инжектор фитингіне бекітуге арналған гайкалар - 40 Нм (жанармай ағып кеткен жағдайда 50 Нм максималды моментке дейін қатайтыңыз)
  • Рельс қысымының сенсоры 20±2 Нм
  • Қысым сенсорын рельске қосуға арналған жең 45±5 Нм
  • 28±2 Нм төмен қысымды полиамидті құбырларды бекітуге арналған гайкалар
  • Отын сорғысының май толтырғышының тығыны 35±5 Нм
  • Қозғалтқыш сенсорының сым сымдарының бұрандалары 30±6 Нм
  • Цилиндр басындағы инжектор саптамасының гайкасы - алдын ала қатайту моменті 5 Нм; соңғы қатайту моменті 60 Нм
  • Отын сорғысының жетек редукторының гайка 195±20 Нм
  • Жанармай сорғысын орнату гайкалары - (крестпен қатайтыңыз, содан кейін тек бірінші тартылған гайканы қатайтыңыз) - 60 ± 12 Нм
