ЯМЗ-236М2 және ЯМЗ-238М2 қозғалтқыштары «Автодизель» ААҚ төрт тактілі дизельдік қозғалтқыштар тобының алты және сегіз цилиндрлі үлгілері болып табылады

YaMZ-238AM2 қозғалтқышы YaMZ-238M2 қозғалтқышының модификациясы болып табылады, оның қуаты 225 а.к. бүкіл жұмыс кезеңі үшін.

YaMZ-238VM қозғалтқышының номиналды қуаты мен максималды моменті YaMZ-238M2 қозғалтқышымен бірдей, ол өзінің толықтығымен және ұлғайтылған шиыршықтар мен кесулерде жұмыс істеуге мүмкіндік беретін арнайы май табағымен ерекшеленеді.

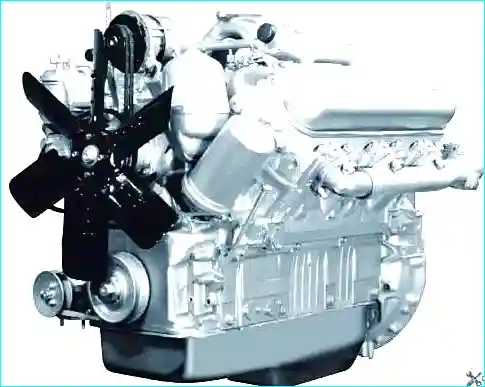

YaMZ-236M2 дизельдік қозғалтқышының жалпы көрінісі

1-суретте дизельдік қозғалтқыштың жалпы көрінісі

YaMZ-238GM2 қозғалтқышы стационарлық немесе циклдік айнымалы жұмыс істеуге арналған және YaMZ-238M2 қозғалтқышынан негізінен отын жабдығын конфигурациялау мен реттеуде ерекшеленеді.

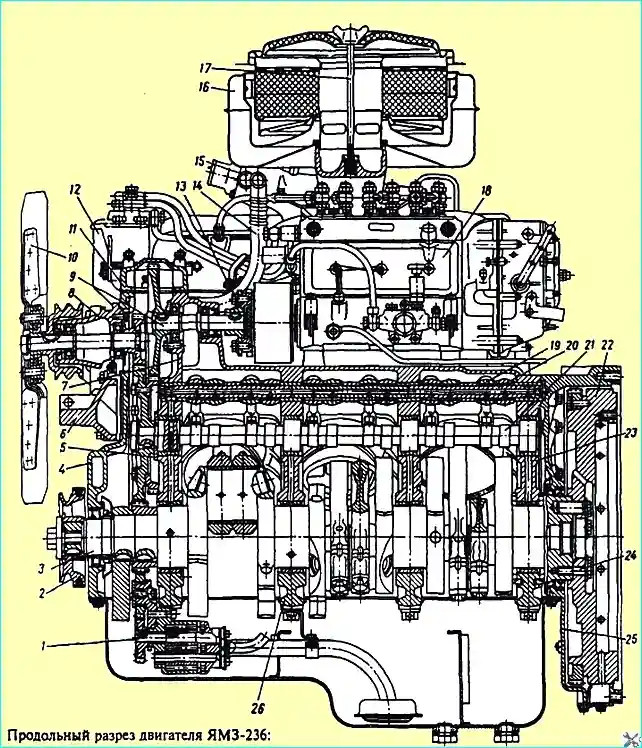

YaMZ-236M2 дизельдік қозғалтқышының бойлық қимасы

2-суретте дизельді қозғалтқыштың бойлық қимасы

YaMZ-238KM2 қозғалтқышы жерасты самосвалына орнатуға арналған.

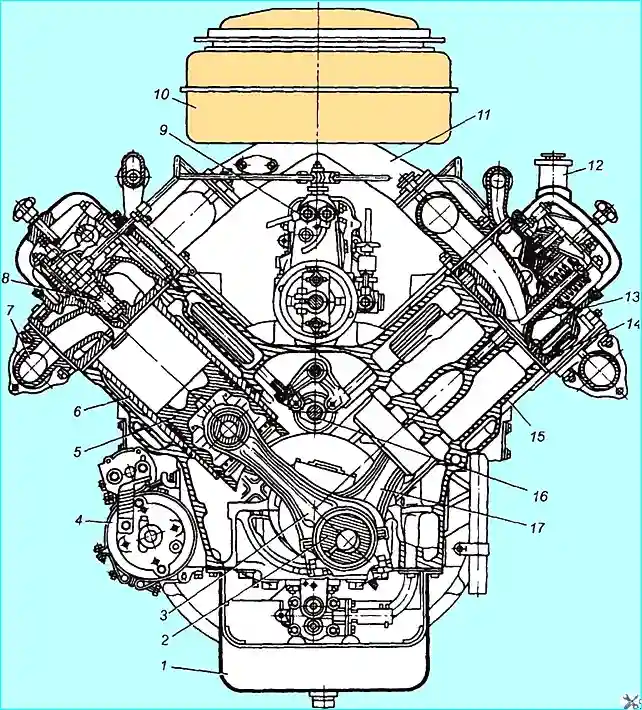

YaMZ-236M2 дизельдік қозғалтқышының көлденең қимасы

3-суретте дизельді қозғалтқыштың көлденең қимасы

YaMZ-236M2, YaMZ-238M2, YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2 және YaMZ-238KM2 қозғалтқыштары YaMZ-236M, YaMZ-238M, YaMZ-238M2Z,​YaMZ-238M2Z8-мен ауыстырылады. ​және 1988 жылға дейін шығарылған ЯМЗ-238КМ, сондай-ақ 1985 жылдың тамызына дейін шығарылған YaMZ-236, YaMZ-238, YaMZ-238A, YaMZ-238V, YaMZ-238G және YaMZ-238K қозғалтқыштары бар.

Майлау жүйесі

Аралас. Қысым астында иінді біліктің негізгі және шатундық мойынтіректері, таратқыш білігінің мойынтіректері, шатундардың жоғарғы бастиектерінің төлкелері, рокерлердің төлкелері, май сорғысының аралық берілісінің төлкелері, штангалардың сфералық мойынтіректері, итергіштердің төлкелері. майланған.

Жоғары қысымды жанармай сорғысы және жылдамдықты реттеу қозғалтқышты майлау жүйесінен айналмалы майлаумен жабдықталған

Май сорғысы - беріліс, екі секциялы

Тісті доңғалақтар, домалау мойынтіректері және таратқыш білігі шашыраумен майланған.

Май жүйесінің қысымы, кПа (кгф/см2) барлық қозғалтқыштар үшін:

  • - номиналды жылдамдықта - 400-700 (4-7)
  • - 100 (1,0) кем емес бос жүрістің ең төменгі жылдамдығында

Май салқындату жүйесі - қозғалтқыштың сыртында орнатылған май салқындатқышы

Май сүзгілері

Екі - толық ағынды, ауыстырылатын сүзгі элементі және жақсы тазалау - центрифугалық, реактивті жетегі бар. Толық ағынды сүзгінің орнына ірі сүзгіні орнатуға рұқсат етіледі.

Майлау жүйесінің клапандарының ашылу қысымы, кПа (кгс/см2):

  • - май сорғысының қысымын төмендету клапаны 700-800 (7,0-8,0)
  • - 100-130 (1,0-1,3) май сорғысының радиатор секциясының сақтандырғыш клапаны
  • - дифференциалды клапан 520-560 (5.2-5.6)
  • - ірі май сүзгісінің айналма клапаны 180-230 (1,8-2,3)
  • - толық ағынды май сүзгісінің айналма клапаны 200-250 (2,0-2,5)

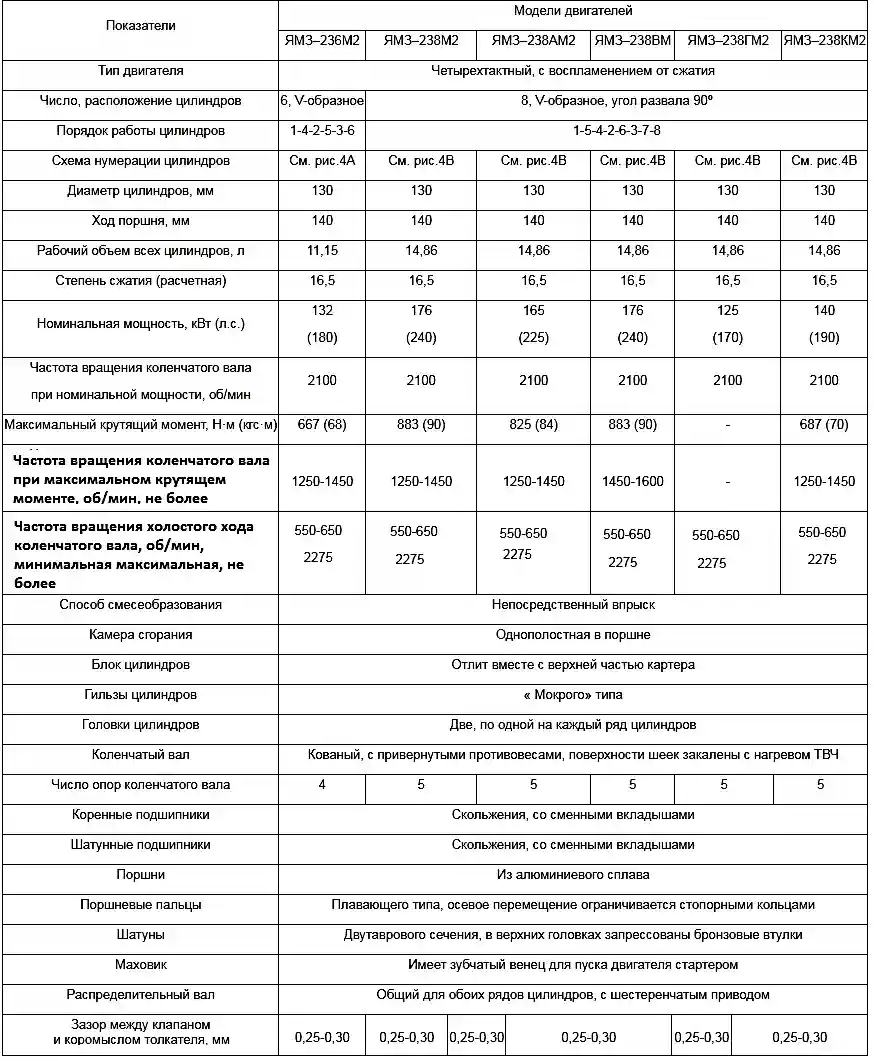

ТЕХНИКАЛЫҚ ДЕРЕКТЕР

SPECIFICATION

Майлау жүйесі

Аралас. Қысым астында иінді біліктің негізгі және шатундық мойынтіректері, таратқыш білігінің мойынтіректері, шатундардың жоғарғы бастиектерінің төлкелері, рокерлердің төлкелері, май сорғысының аралық берілісінің төлкелері, штангалардың сфералық мойынтіректері, итергіштердің төлкелері. майланған.

Жоғары қысымды жанармай сорғысы және жылдамдықты реттеу қозғалтқышты майлау жүйесінен айналмалы майлаумен жабдықталған

Май сорғысы - беріліс, екі секциялы

Тісті доңғалақтар, домалау мойынтіректері және таратқыш білігі шашыраумен майланған.

Май жүйесінің қысымы, кПа (кгф/см2) барлық қозғалтқыштар үшін:

  • - номиналды жылдамдықта - 400-700 (4-7)
  • - 100 (1,0) кем емес бос жүрістің ең төменгі жылдамдығында

Май салқындату жүйесі - қозғалтқыштың сыртында орнатылған май салқындатқышы

Май сүзгілері

Екі - толық ағынды, ауыстырылатын сүзгі элементі және жақсы тазалау - центрифугалық, реактивті жетегі бар.

Толық ағынды сүзгінің орнына ірі сүзгіні орнатуға болады.

Майлау жүйесінің клапандарының ашылу қысымы, кПа (кгф/см2):

  • - май сорғысының қысымын төмендету клапаны 700-800 (7,0-8,0)
  • - 100-130 (1,0-1,3) май сорғысының радиатор секциясының сақтандырғыш клапаны
  • - дифференциалды клапан 520-560 (5.2-5.6)
  • - сүзгіні айналып өту клапаны майды алдын ала тазартқыш 180-230 (1,8-2,3)
  • - толық ағынды май сүзгісінің айналма клапаны 200-250 (2,0-2,5)

Қуат жүйесі

Отынмен қамтамасыз ету жабдығы - Бөлек түрі

Отын құю сорғысы - Поршеньді, қолмен толтыру сорғысы бар

YaMZ-236M2 қозғалтқышының жоғары қысымды отын сорғысы алты плунжерлі.

YaMZ-238M2, YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2, YaMZ-238KM2 қозғалтқыштарына арналған жоғары қысымды отын сорғысы - сегіз плунжер

Поршеньдер - золотник түрі, диаметрі 10 мм, жүрісі 11 мм

ЯМЗ-236М2 қозғалтқышының отын сорғы бөлігінің жұмыс тәртібі: 1-4-2-5-3-6

ЯМЗ-238М2, ЯМЗ-238АМ2, ЯМЗ-238ВМ, ЯМЗ-238ГМ2, ЯМЗ-238КМ2 қозғалтқыштарының отын сорғы бөлігінің жұмыс тәртібі: 1-3-6-2-4-5-7-8

Бөлімді нөмірлеу - жетек жағы

Реттегіш жылдамдығы - орталықтан тепкіш, толық режим

Инъекцияның алдын ала орнату бұрышы, градус:

  • - YaMZ-236M2, YaMZ-238M2, YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2 қозғалтқыштары үшін - 15°;
  • - YaMZ-238KM2 қозғалтқышы үшін - 10°

Алдын ала ілінісу - автоматты. орталықтан тепкіш түрі

Саптамалар - жабық типті, көп деңгейлі бүріккіштері бар

Инъекцияны бастау қысымы, МПа (кгс/см2) - 22,6+0,8 (230+8)

Отын сүзгілері

Ауыстырылатын сүзгі элементтері бар екі, дөрекі және жұқа сүзгілер.

Жұқа сүзгінің қақпағында айналып өту ағыны орнатылған

Ауа сүзгісі - инерциялық май немесе құрғақ түрі

салқындату жүйесі

Сұйық, жабық түрі, салқындатқыштың мәжбүрлі айналымы бар; қозғалтқыштың тұрақты жылу режимін сақтау үшін термостатпен жабдықталған

Су сорғы центрифугалы, иінді білік шкивінен V-белдігімен басқарылады

Желдеткіш - алты қалақты, беріліспен басқарылатын

Электр жабдықтары

Генератор - үш фазалы синхронды, айнымалы ток, кірістірілген түзеткіш қондырғысы бар

Генератор - YaMZ-236M2, YaMZ-238M2, YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2 қозғалтқыштарында - G-273V2 немесе 1322.3771

YaMZ-238KM2 қозғалтқыш генераторы - 1702.3771

Номиналды түзетілген кернеу, V - 28

Стартер - 25.3708-01, тұрақты ток, сериялық қозу, электромагниттік жетекпен

Стартердің номиналды қуаты, кВт, C20=182Ah - 8,2

Ұстау

Қозғалтқыш үлгісі:

  • - YaMZ-236M2 - YaMZ-236K немесе YaMZ-181*;
  • - YaMZ-238M2 - YaMZ-238 немесе YaMZ-182*;
  • - YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2, YaMZ-238KM2 - YaMZ-238

Беріліс қорабы

Үлгі:

  • - YaMZ-236M2 қозғалтқышы үшін - YaMZ-236P;
  • - YaMZ-238M2, YaMZ-238AM2, YaMZ-238VM, YaMZ-238GM2, YaMZ-238KM2 қозғалтқыштары үшін - YaMZ-236N

Түрі - механикалық, үш жақты, бес жылдамдықты, екінші-үшінші және төртінші-бесінші берілістердегі синхронизаторлары бар

Тісті беріліс коэффициенттері:

  • - бірінші беріліс - 5,26
  • - екінші беріліс - 2,90
  • - үшінші беріліс - 1,52
  • - төртінші беріліс - 1,00
  • - бесінші беріліс - 0,66
  • -кері- 5,48

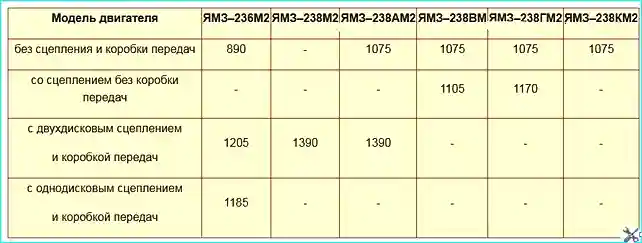

Толықтырылмаған қозғалтқыштың салмағы, кг:

Қозғалтқыш үлгісі

YaMZ-236M2

YaMZ-238M2

YaMZ-238AM2

YaMZ-238VM

YaMZ-238GM2

YaMZ-238KM2

ілінісу және беріліс қорабы жоқ

890

-

1075

1075

1075

1075

беріліс қорабы жоқ ілініспен

-

-

-

1105

1170

-

қос дискілі ілінісумен

және беріліс қорабы

1205

1390

1390

-

-

-

жалғыз дискілі ілінісумен

және беріліс қорабы

1185

-

-

-

-

-

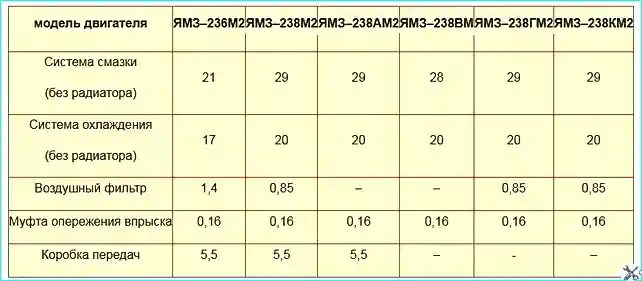

Толтыру сыйымдылығы, l

қозғалтқыш үлгісі

YaMZ-236M2

YaMZ-238M2

YaMZ-238AM2

YaMZ-238VM

YaMZ-238GM2

YaMZ-238KM2

Майлау жүйесі

(қыздырғыш жоқ)

21

29

29

28

29

29

Салқындату жүйесі

(қыздырғыш жоқ)

17

20

20

20

20

20

Ауа сүзгісі

1,4

0,85

0,85

0,85

Инъекцияның алдын ала ілінісу

0,16

0,16

0,16

0,16

0,16

0,16

Беріліс қорабы

5,5

5,5

5,5

-

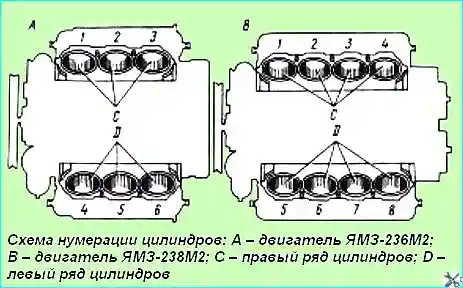

Цилиндрлерді нөмірлеу схемасы

YaMZ-236/238 дизельдік цилиндрді нөмірлеу схемасы
