Цилиндрлер блогын құрастыру үшін бөлшектер мен бөлшектерді дайындағаннан кейін, құрастыруды бастаймыз
Шатунды поршеньмен құрастыру мақалада талқыланады - «Поршеньді құрастыру»
Блок пен иінді біліктің ақаулары - «Блок пен иінді білікті дайындау» мақаласында талқыланды.
Поршеньді салқындату саптамаларын орнату
Жаңа инжекторларды цилиндрлер блогының саңылауларына мұқият басу керек; бұл операция инжекторлардың кішкентай болуымен және орнату саңылауларына қол жеткізу қиын болғандықтан қиын, сондықтан біз құралдарды пайдалануды ұсынамыз.
Mot.1494 құралының пластинасын (2) екі бекіту болттарын (1) тартпай цилиндрлер блогына орнатыңыз (1 және 2-суреттерді қараңыз).
1 және 3 цилиндрлердің инжекторларын орнатқан кезде тіректің сол жақ тесігін пайдаланыңыз (1) 1-сурет.
2 және 4 цилиндрлердің инжекторларын орнату кезінде - оң жақ тесік (2-сурет). Қалғанының бәрі бірдей орындалады.
Айналдырғышты (3) пластинаға (2) орнатыңыз. Пластинаны ортаға қою үшін айлабұйымның ұшы саптаманың тесігіне сәйкес келуі керек.
- - Екі бекіткіш болтты (1) қатайтыңыз.
- - Айналдырғышты (3) алыңыз.
- Айналдырғыштың орнына оправканы (1) орнатыңыз (3-суретті қараңыз). Саптаманы оправкаға салыңыз.
Ескертпе. Саптаманы орнату бағытына назар аударыңыз, саптаманың ұшы цилиндрдің ортасына қарай бағытталуы керек (көрсеткі, 4-суретті қараңыз).
- Оправканың жағасы (2, 3-суретті қараңыз) тірекке тигенше, оны балғамен бірнеше рет соғыңыз.
Поршеньді тәжі салқындату саңылауларының дұрыс бағытталғанын тексеріңіз. «A» белгісі 2 және 4 цилиндрлердің инжекторларына, ал «В» белгісі 1 және 3 цилиндрлерінің инжекторларына сәйкес келеді (5-суретті қараңыз).
Иінді біліктің мойынтіректерінің қабықтары
Иінді біліктің мойынтіректерінің қабықшаларын қайта пайдалану ұсынылмайды.
Жұмыс барысында қатты тозу бөлшектері төсеніштердің жұмсақ қабатына енеді, кейіннен иінді біліктің ілгектерінің тозуын тездетеді.
Негізгі лайнерлерді таңдау
Қозғалтқыш бағыттаушы элементтері жоқ (бағыттауыш «антенналары» жоқ) төсемдермен (6-суретті қараңыз) жабдықталған.
Енгізулер Mot1493-01 құралы арқылы орнатылады.

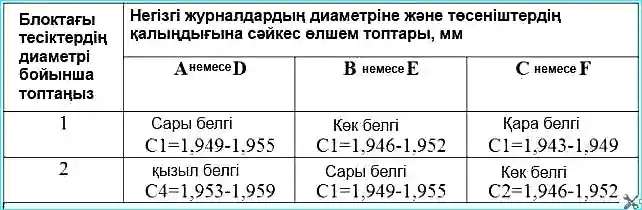

Негізгі мойынтіректердің қабықтарының өлшемдері
Орнату
- - Цилиндрлер блогының барлық төсегіне ойықтары бар төсемдерді орнатыңыз (7-суретті қараңыз).
- - Ойықтары бар мойынтіректерді 2 және 4 негізгі мойынтіректің қақпақтарына, ал ойықтары жоқ мойынтіректерді 1, 3 және 5 негізгі тірек қақпақтарына орнатыңыз.
Зауытта негізгі мойынтіректердің қабықшаларын орнату үшін бағыттағыш пайдаланылады (8-суретті қараңыз).
Лузер құрылғыға орналастырылады және лайнердің алдыңғы шеті құрылғының шығыңқы жағына тоқтағанша ішке қарай беріледі.
Негізгі мойынтіректердегі бос орынды тексеру
Тазалықты тексерген кезде, иінді білікті ешбір жағдайда бұрмаңыз.
- - Негізгі журналдар мен цилиндрлер блогының тіректерінен қалған майды алып тастаңыз.
- - 3-ші тірекке иінді білікті және иінді біліктің жартылай сақиналарын орнатыңыз (иінді біліктің жақтарына қарай ойықтар).
- - Қалыпталған пластмасса сымның бірнеше бөлігін штангадан кесіңіз (1, 9-суретті қараңыз).
- - Сымды иінді біліктің саңылауларының осі бойымен орналастырыңыз (мойынтіректерді майлау саңылауларының аумағынан тыс).
- - Иінді біліктің негізгі тірек қақпақтарын бастапқы орындарына орнатыңыз (10-суретті қараңыз).
- - Иінді біліктің негізгі мойынтірек қақпағының болттарын көрсетілген тәртіпте бұраңыз. Бұл жағдайда пластикалық сым жаншылады - ол лайнер мен иінді білік журналы арасындағы толық саңылауды алады.
- - Негізгі мойынтіректердің қақпақтарын шешіп, иінді білікті төсектен алыңыз.
- - Тегістелген калибрленген сымның еніне сүйене отырып, стандартты шаблонды пайдаланып, төсемдер мен негізгі журналдар (2) арасындағы бос орынды анықтаңыз (10-суретті қараңыз).
- - 0,027-0,054 мм болуы керек аралықты тексеріңіз.
- - Қалған калибрленген сымнан иінді білікті және негізгі мойынтіректердің қабықтарын тазалаңыз.
Иінді біліктің осьтік саңылауын тексеру
- - Иінді біліктің негізгі мойынтіректерінің қабықтарын қозғалтқыш майымен майлаңыз. Тек білік журналына қараған беті ғана майланған.
- - иінді білікті орнату.
- - 3-ші тіреуіште иінді жартылай сақиналардың бар-жоғын тексеріңіз (жартылай сақиналардың ойықтары иінді біліктің жақтарына қарай бағытталуы керек).
Цилиндр блогының тірегі мен №1 негізгі мойынтірек қақпағының отыру беттері таза, құрғақ және майсыз болуы керек.
Бөлшектерді қатайтқанда артық тығыздағыш сығып кетеді.
Мұздатылған тығыздағыштың майға немесе салқындатқыш сұйықтыққа түсуі кейбір компоненттер мен жинақтарды (қозғалтқыш, радиатор, т.б.) бітеп тастауы мүмкін.
- - Rhodorseal5661 ені 1 мм жолақтарға жағыңыз (көрсеткі, 11-суретті қараңыз).
- - Маховик жағына №1 қақпақты орнату арқылы иінді біліктің негізгі мойынтіректерінің қақпақтарын орнатыңыз (10-суретті қараңыз).
- - Иінді біліктің негізгі подшипник қақпағының болттарын көрсетілген ретпен қатайтыңыз.
- - Иінді біліктің осьтік қозғалысын тексеріңіз, ол: болуы керек
- - жаңа жарты сақиналар, мм. 0,045—0,252;
- - ескі жарты сақиналар, мм. 0,045—0,852.
- - Иінді біліктің айналу жеңілдігін тексеріңіз.
Шатундық мойынтіректердің қабықшаларын орнату
Қозғалтқыш бағыттаушы антенналары жоқ тегіс төсемдермен жабдықталған (4, 12-суретті қараңыз).
Енгізулер Mot1492 құралы арқылы орнатылады.
- - Оправканы (1) қозғалтқыш үлгісіне сәйкес таңдаңыз (қозғалтқыш үлгісі, (2) белгілерді қараңыз).
- - Оправканы корпустың ойығына орнатыңыз (3).
- - Шатунды Mot құралына орнатыңыз. 1492.
- - Шатунның үстіңгі басын тіреуіш істікке қойып, шатунды көрсеткі (a) бағытымен басыңыз.
- - Лайнерді оправкаға орнатыңыз.
- - Оправканы лайнермен бірге шатунның (b) төменгі басына енгізіңіз.
- - Шатун басынан оправканы алыңыз және қалған шатундармен әрекеттерді қайталаңыз.
- - Шатунның қақпағын корпус түйреуіштеріне орнатыңыз.
- - Шатундық мойынтіректі оправкаға (c) орнатыңыз.
- - Оправканы төсемімен бірге шатунның қақпағына (d) салыңыз.
- - Шатунның қалпақшасынан оправканы алыңыз және қалған шатун қақпақтарын дәл осылай жинаңыз.
Поршеньдері бар шатундарды құрастыру және сақиналарды орнату мақалада талқыланады - «ShPG құрастыру»
Қосылымдарды бекіту үшін тарту моменттері
Түйін - Тарту моменті, Нм
- Иінді біліктің негізгі мойынтіректерінің қақпақтарын бекітуге арналған болттар 20+62˚±4˚
- Шатун қақпақтарын бекітуге арналған болттар 20+40˚±6˚
- Су сорғысының қақпағын бекіту болттары 15
- Су сорғысын орнату болттары 17
- Су сорғы шкивін бекіту болттары 20
- Бос роликті бекіту болты 50
- Май тегістегіш пен май сорғысына арналған болттар 24
- Май табағын бекітуге арналған болттар 14
- Май деңгейінің сенсоры 16-24
- Май сүзгісінің ниппесі (салқындатқышсыз) 10-20
- Май сүзгісінің ниппесі (салқындатқышы бар) 55-60
- Соққы сенсоры 20
- Май қысымының сенсоры 30
- Май сүзгісі 10-14
- Салқындатқыш сұйықтықты жеткізу құбырын бекітуге арналған болттар 9
- Кәдімгі маховикті бекіту болттары 50-55
- Қос демпферлік маховикті бекіту болттары 18-22,+50˚±6˚
- 15±10% ілініс корпусын бекітуге арналған M6 болттар
- 20±10% ілінісу корпусын бекітуге арналған M7 болттар
- 25±10% ілінісу корпусын бекітуге арналған M8 болттары
К4М цилиндрлер блогын құрастыру туралы мақаланың жалғасы келесі мақалада.
