От өшірілген кезде, масса ағыны сенсорының қозғалтқышты басқару жүйесінің сымдар блогын ажыратыңыз

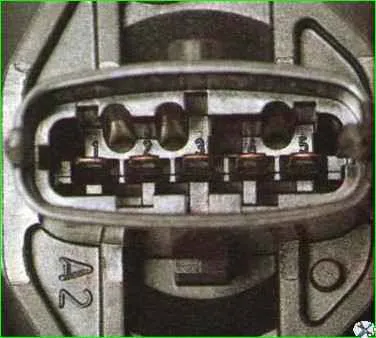

Сымдар қосқышы блоктарының “3”, “4” және “5” түйреуіштері сенсор қосқышының ішінде белгіленген.
Блоктың «1» істікшесі контроллердің «40» істікшесіне қосылған - ауа температурасы сенсорының сигнал кірісі.
“2” түйреуіш басқару жүйесінің негізгі релесіне қосылған.
“3” істікшесі контроллердің “36” істікшесіне қосылған – сенсорды жерге қосу.
"4" істікшесі "33 контроллерлер - массалық ауа ағыны сенсорына қуат көзі." істікшесіне қосылған.
"5" істікшесі контроллердің "37" істікшесіне жалғанған - массалық ауа ағыны сенсорының сигнал кірісі.

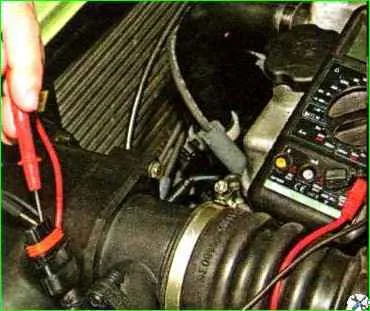

От қосулы кезде блоктың терминалдары арасындағы кернеуді өлшеу үшін сынақ құралын пайдаланыңыз.

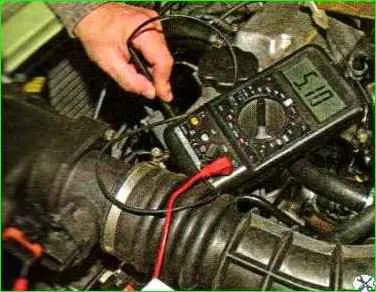

Егер тізбектер дұрыс жұмыс істеп тұрса, сынаушы келесі мәндерді көрсетуі керек:
- - «2» және «3» түйреуіштер арасында - 10 В жоғары;
- - "3" және "4" түйреуіштер арасында - 4,8 - 5,2 В;
- - “1” және “3” түйреуіштер арасында - 4,8 - 5,2 В.
Егер кернеу сәйкес келмесе, бұл бір жерде ашық тізбек немесе жерге тұйықталу бар дегенді білдіреді.
Басқару жүйесі сымдары блогының "5" терминалы мен жерге тұйықтау арасындағы кедергі 4 - 6 кОм аралығында болуы керек.
Егер қарсылық шамамен 0 Ом болса, сенсорлық сигнал тізбегі жерге тұйықталған.
Егер кедергі 100 Ом-нан асса, сенсордың сигнал тізбегінде үзіліс бар немесе контроллер ақаулы
