ГАЗ-2705 артқы хабының мойынтіректерінің саңылауын реттеу

Мойынтіректерді реттеу үшін сізге қажет:

- шиналар тірек жазықтығына тиіп кетпес үшін дөңгелектерді домкратпен көтеріңіз.

Жаңғақтарды бұрап, осьтің білігін 8 алыңыз, бекіткіш гайканы 7 бұрап алыңыз, бекіткіш шайбаны 6 алыңыз, мойынтіректерді бекіту гайкасын 5 ⅓-½ айналымға босатыңыз, дөңгелектің айналу жеңілдігін тексеріңіз.

Егер доңғалақ тежеліп жатса, оның қатты айналу себебін жойыңыз (барабан мен тежегіш жастықшаларды ұстаңыз), содан кейін ғана түзетулер енгізіңіз;

- гайка 5 мойынтіректерді кілтпен (600 мм) арнайы кілтпен бекітіп, 70-тен 100 Нм (7-10 кгм) моментіне дейін бұраңыз.

гайканы қатайтқанда, роликтерді мойынтіректерге біркелкі орналастыру үшін дөңгелектерді бұру қажет;

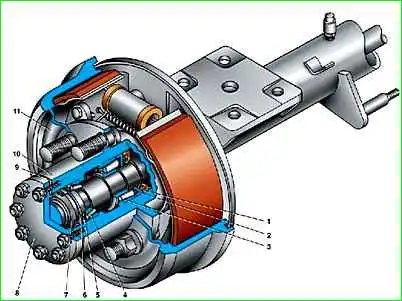

Артқы доңғалақ торы: 1 - майлы тығыздағыш; 2 - тартқыш шайба; 3 - ішкі подшипник; 4 - сыртқы подшипник; 5 - реттегіш гайка; 6 - құлыпты шайба; 7 - бекіткіш гайка; 8 - осьтің білігі; 9 - тығыздағыш; 10 - хаб; 11 - тежегіш барабан

- гайканы 5 22-45° бұрышқа бұраңыз (1-2 саңылау, артық емес, бекіткіш шайбада 6).

Құлыптау шайбасын орнатыңыз және бекіткіш істіктің шайбадағы ұяға сәйкес келетініне көз жеткізіңіз;

  • - бекіткіш гайканы 7 150-200 Нм (15-20 кгм) айналдыру моментіне дейін бұраңыз;
  • - реттеуді тексеріңіз. Дұрыс реттелген кезде доңғалақ еркін айналуы керек және осьтік ойнату болмауы керек;
  • - осьтің білігін 8 салыңыз, серіппелі шайбаларды орнатыңыз және ось білігінің шпилькаларының гайкаларын қатайтыңыз.

Дөңгелекті түсіріңіз;

. 8-10 км сынақ жүгірісі кезінде доңғалақ торының қызу дәрежесіне сәйкес мойынтіректердің реттелуін тексеріңіз.

Хабтың қатты қызуы (70° C жоғары, қол оны көтере алмайды) жол берілмейді және оны қайталап реттеу арқылы жою керек.

Артқы доңғалақ торының мойынтіректері артқы ось корпусынан ось корпустары арқылы келетін маймен майланған.

Сондықтан, мойынтіректерді реттегеннен кейін, артқы ось корпусындағы май деңгейін тексеріп, қажет болса, май қосу керек.

Хоб қуысын майлау материалымен толтыру үшін оң және сол дөңгелектерді кезекпен кемінде 300 мм биіктікке көтеріп, кем дегенде 6 минут ұстаңыз. май және қоршаған ауа температурасы кем дегенде 15° C.

Хабды шығару

Хабтар көліктен тозған мойынтіректерді немесе май тығыздағыштарын ауыстырған кезде ғана алынады. ол үшін сізге қажет:

  • - доңғалақ гайкаларын босатыңыз, содан кейін дөңгелектерді тірек жазықтығына тиіп кетпес үшін домкратпен көтеріңіз, содан кейін дөңгелектерді алыңыз;
  • - гайкаларды бұрап, осьтің білігін алыңыз
  • - гайканы бұрап алыңыз, бекіткіш шайбаны алыңыз, күпшек бекітетін гайканы бұрап алыңыз.

Хобты барабанмен, мойынтіректермен және май тығыздағышпен алып тастаңыз;

- зақымдалған бөлшектерді ауыстырыңыз. Майлы тығыздағышты ауыстырған кезде оны біркелкі басу керек.

Май тығыздағышты басқаннан кейін оның артқы жағы хаб ұшымен бір жазықтықта болуы керек.

Зақымдалған бөлшектерді ауыстырғаннан кейін мойынтіректерді жоғарыда көрсетілгендей реттеу қажет.
