Wir bereiten das Auto für die Arbeit vor
Trennen Sie den Minuspol der Batterie ab.

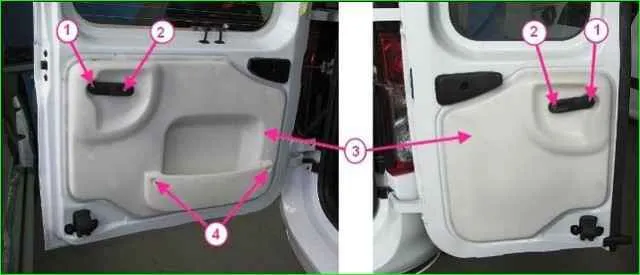

Lösen Sie mit einem Torx-T20-Schraubendreher die Schraube 1 (Abbildung 1), mit der der Innengriff 2 zum Öffnen der Tür nach links oder rechts befestigt ist.
Verwenden Sie dasselbe Werkzeug, um die Schrauben 4 zu lösen, mit denen die linke Türverkleidung befestigt ist.
Überwinden Sie den Widerstand der Halterungen und entfernen Sie die Verkleidung 3 der linken oder rechten Tür.

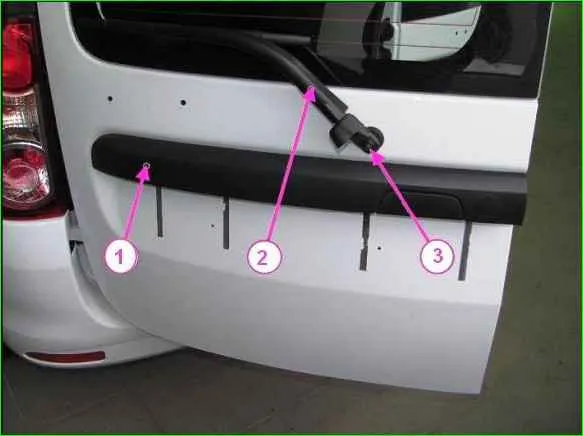

Schrauben Sie die Schutzkappe der Mutter 3 ab, Abbildung 2, die den Scheibenwischerarm 2 sichert, schrauben Sie die Mutter ab, entfernen Sie den Arm (Schlüssel 13).

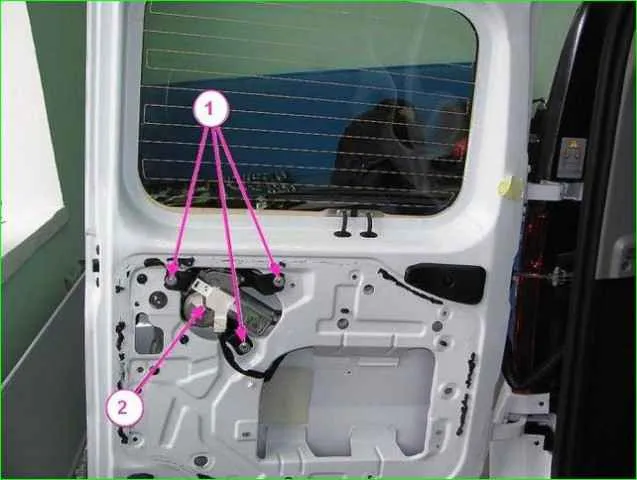

Trennen Sie den Kabelbaumblock vom Scheibenwischer 2, Abbildung 3.
Nieten 1 ausbohren, Scheibenwischer ausbauen (Bohrer, Bohrer ø6).

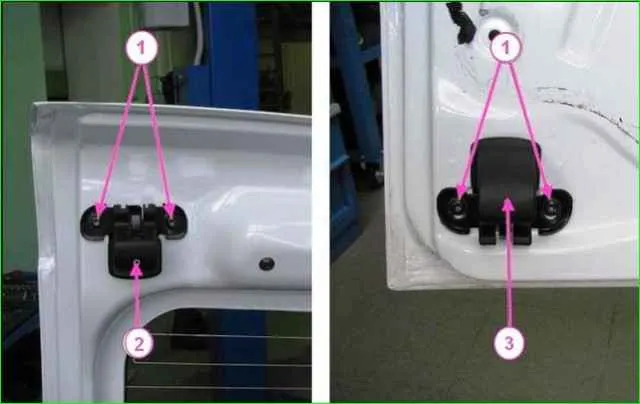

Schrauben Sie die Schrauben 1, Abbildung 4, zur Befestigung der oberen und unteren Türklammern links oder rechts ab, entfernen Sie die Klammern, indem Sie die Schlossantriebskabel von ihnen trennen (austauschbarer Kopf TorxT30, Knopf).

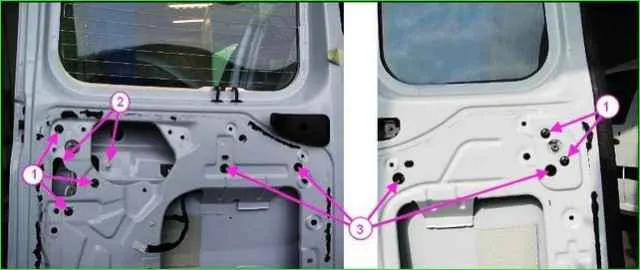

Schrauben Sie die Schrauben 2 (Abbildung 5) und Muttern 3 ab, mit denen die Verkleidung 1 (siehe Abbildung 2) der Ladetüren befestigt ist, und entfernen Sie die Verkleidung, indem Sie die Verriegelungsstange vom Türverriegelungsschalter (austauschbarer Kopf 10, Knopf) trennen. .
Schrauben Sie die Schrauben 1 ab, mit denen das Ladetürschloss befestigt ist, und entfernen Sie die Schlossbaugruppe mit den Antriebskabeln für die oberen und unteren Klemmen (austauschbarer TorxT30-Kopf, Knopf).
Entfernen Sie das zusätzliche Bremssignal.
Trennen Sie die Kabelanschlüsse vom Heizelement der Heckscheibe und vom Kennzeichenlicht.
Entfernen Sie den Kabelbaum und das Heckscheibenwaschrohr aus dem Türhohlraum.

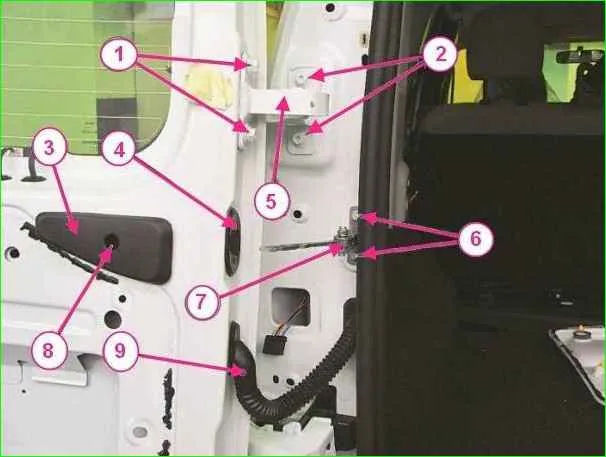

Lösen Sie die beiden oberen und zwei unteren Schrauben 1, Abbildung 6, mit denen die linke oder rechte Ladetür an den Scharnieren befestigt ist, und entfernen Sie die Tür (austauschbarer Kopf 13, Knopf).
Schraube 8 herausdrehen, Griff 3 des Begrenzerschlosses 7 entfernen. Dichtung 4 des Begrenzers entfernen.

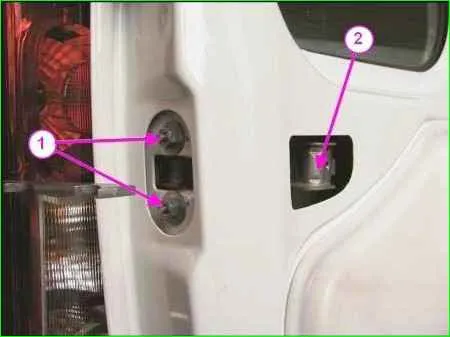

Zwei Muttern 1 abschrauben, Abbildung 7, Verriegelung 2 des Begrenzers durch die Technologie entfernen die Tür eingraben.
Wenn ein Austausch der Scharniere und des Begrenzers erforderlich ist:
- - Entfernen Sie das Rücklicht.
- - Lösen Sie die beiden Schrauben 6, mit denen der Begrenzer 7 der Ladetür befestigt ist, und entfernen Sie den Begrenzer (austauschbarer Kopf TorxT30, Knopf).

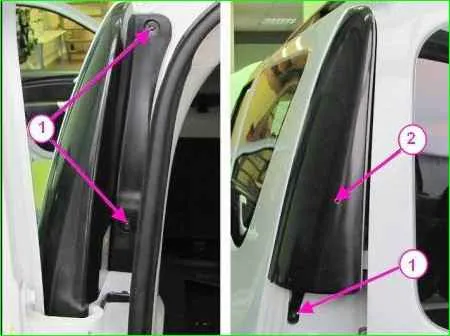

- - Lösen Sie die drei Schrauben, mit denen die obere Verkleidung 1, Abbildung 8, des Rücklichts befestigt ist, und entfernen Sie die linke oder rechte Verkleidung (TorxT20-Schraubendreher).
- - Lösen Sie die beiden oberen und zwei unteren Schrauben 2 (siehe Abbildung 6), mit denen die Scharniere 3 am Gehäuse befestigt sind, und entfernen Sie die Scharniere (austauschbarer Kopf 13, Knopf).
Installation
Der Einbau der Komponenten und Teile der Ladetüren erfolgt in umgekehrter Reihenfolge wie die Demontage, in diesem Fall:
- - Schmieren Sie die reibenden Teile des Scheibenwischers, die Gleitflächen im Türschloss, den Türöffnungsbegrenzer, die Stangenscharniere und die Scharniere;
- - Befestigen Sie den Scheibenwischer mit Nieten.
- - Schließen Sie vor dem Einbau der Türverkleidung vorübergehend den Erdungsanschluss an die Batterie an, prüfen Sie die Funktion des Türschlosses und des Scheibenwischers und stellen Sie diese gegebenenfalls ein.
- - Bei Bedarf die Dichtung am Ende der Polsterung wiederherstellen oder ersetzen;
- - Stellen Sie sicher, dass der Abstand zwischen den Türen und den dazugehörigen Karosserieteilen gleichmäßig ist.
