Wir bereiten das Fahrzeug für die Arbeit vor. Trennen Sie den Minuspol der Batterie
Auszahlung
Entfernen Sie die Instrumententafel.
Lassen Sie das Kühlmittel ab.
Bei Fahrzeugen, die mit einer Klimaanlage ausgestattet sind, muss das Kältemittel gemäß der Bedienungsanleitung des Servicegeräts aus der Klimaanlage entladen werden.

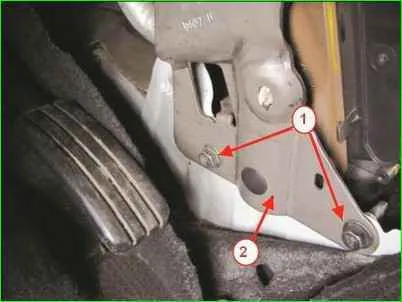

Untere Befestigung des Querträgerverstärkers der Instrumententafel: 1 - Befestigungsschraube des Querträgerverstärkers der Instrumententafel: 2 - Querträgerverstärker der Instrumententafel
Lösen Sie mit einem 13-mm-Steckschlüssel die beiden Schrauben 1, Abbildung 1, der unteren Befestigung des Verstärkers 2 des Querträgers der Instrumententafel an der Karosseriebasis.

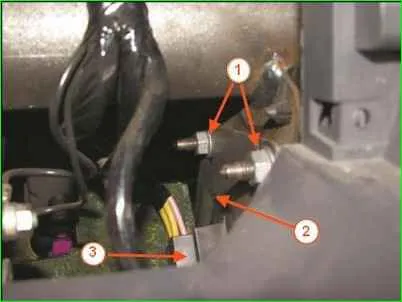

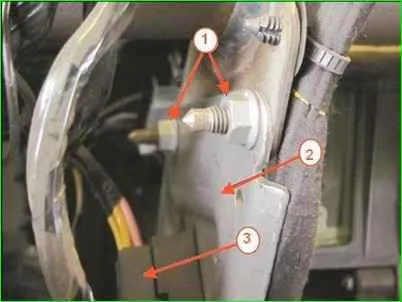

Obere Befestigung des Querträgerverstärkers der Instrumententafel: 1 - Mutter zur Befestigung des Querträgerverstärkers der Instrumententafel; 2 - Verstärkung des Querträgers der Instrumententafel; 3 - Kabelbaumblock
Lösen Sie mit einem 13er-Steckschlüssel die beiden Muttern 1, Abbildung 2, der oberen Befestigung des Verstärkers 2 des Querträgers der Instrumententafel. Klemmen Sie den Block 3 des Kabelbaums ab und entfernen Sie den Verstärker 2.

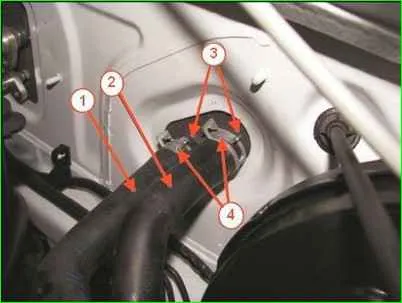

Anbringen der Schläuche des Heizungssystems: 1 - Auslassschlauch der Heizung: 2 - Einlassschlauch der Heizung; 3 - Heizkörperrohre; 4 – Klemme
Verwenden Sie einen Klammerzieher, um zwei Klammern zusammenzudrücken und zu bewegen 4, Abbildung 3.
Heizungseinlassschläuche 2 und Auslassschläuche 1 von den Heizkörperrohren 3 entfernen.

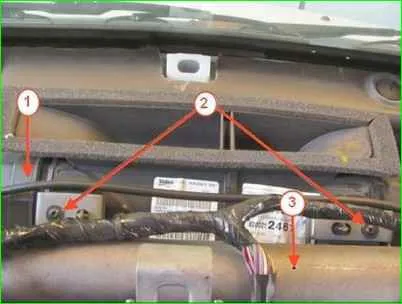

Befestigung des Luftverteilerblocks am Querträger der Instrumententafel: 1 - Luftverteilerblock; 2 - Schraube zur Befestigung des Blocks am Querträger: 3 - Querträger der Instrumententafel
Lösen Sie mit einem Torx-T20-Kopf die beiden Schrauben 2, Abbildung 4, mit denen die Luftverteilungseinheit 1 am Querträger 3 befestigt ist.

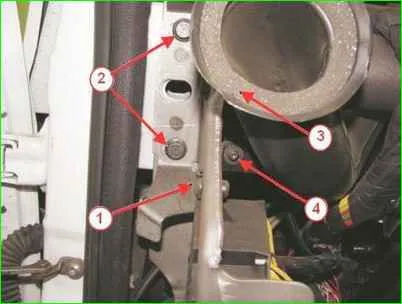

Befestigung des Querträgers der Instrumententafel und des linken vorderen Luftkanals: 1 - Querträger der Instrumententafel; 2 - Befestigungsschraube des Querträgers; 3 - vorderer Luftkanal: 4 - Luftkanal-Befestigungsschraube
Lösen Sie mit einem Torx-T20-Kopf Schraube 4 (Abbildung 5), mit der der linke vordere Luftkanal befestigt ist, und entfernen Sie den Luftkanal. Entfernen Sie den rechten Luftkanal auf die gleiche Weise.
Mit einem 13er Steckschlüssel jeweils zwei Schrauben der 2 Befestigungen des Querträgers 1 der Instrumententafel rechts und links herausdrehen, Querträger entfernen.

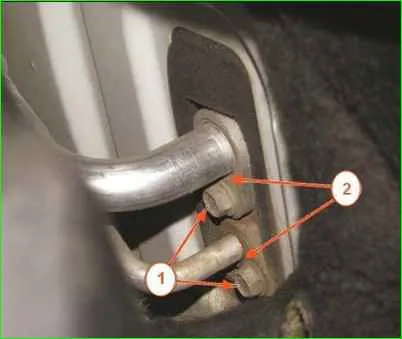

Befestigung der Verdampferleitungen: 1 - Schraube zur Befestigung der Rohrleitungsanschlüsse; 2 – Rohrleitungen der Klimaanlage
Für Fahrzeuge, die mit einer Klimaanlage ausgestattet sind: Lösen Sie vom Motorraum aus mit einem 10-mm-Kopf die beiden Schrauben 1, Abbildung 6, mit denen die Rohrleitungen am Verdampfer befestigt sind, trennen Sie die Anschlüsse und installieren Sie technische Stopfen an den Rohrleitungen und am Verdampfer Verdampferblock.
Trennen Sie die Kabelbaumstecker vom Lüfter und vom Zusatzwiderstand.
Entfernen Sie die Heizeinheitsbaugruppe mit der Heizungs-, Klima- und Lüftungssteuereinheit.
Installation
Die Installation erfolgt in umgekehrter Reihenfolge wie die Entfernung, in diesem Fall:
- bei Fahrzeugen mit Klimaanlage: Stopfen aus den Rohrleitungen und der Verdampfereinheit entfernen, neue O-Ringe an den Rohrleitungen anbringen.
Kompressoröl auf die Dichtringe auftragen;
- Evakuieren Sie die Klimaanlage und befüllen Sie das System mit Kältemittel, gemäß der Bedienungsanleitung des Servicegeräts.
Überprüfen Sie den Betrieb der Heizungs-, Klima- und Lüftungsanlage.
Heizung zerlegen
Entfernen Sie die Heizungs-, Klima- und Lüftungssteuereinheit, indem Sie die Klappenantriebsstangen von der Heizeinheit trennen.
Blockieren Heizung: 1 - Rohrhalterung: 2 - Schaumstoffdichtungen; 3 - Schraube zur Befestigung der Rohrhalterung: 4 - Schraube zur Befestigung der Rohre: 5 Schraube zur Befestigung des Kühlers; 6 - Kühler; 7 - Einlassrohr: 8 - Auslassrohr
Entfernen Sie die Schaumstoffdichtungen 2, Abbildung 7.
Lösen Sie mit einem Torx-T20-Kopf zwei Schrauben 3 und entfernen Sie die Rohrhalterung 1.
Schrauben Sie Schraube 4 mit einem Torx-T20-Kopf heraus und entfernen Sie Einlassrohre 7 und Auslassrohre 8 des Heizkörpers 6.
Lösen Sie mit einem Torx-T20-Steckschlüssel zwei Schrauben 5, lösen Sie die drei Befestigungselemente, entfernen Sie den Kühler 6 vom Heizkörper und lassen Sie das restliche Kühlmittel ab (austauschbarer Torx-T20-Kopf, Knopf).

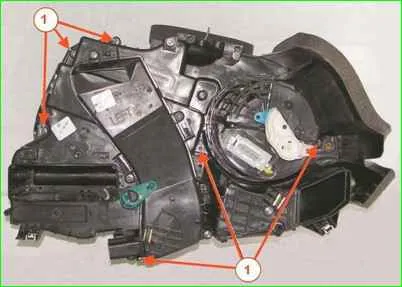

Lösen Sie die sechs Schrauben 1, Abbildung 8, und trennen Sie die Heizeinheit in zwei Teile.

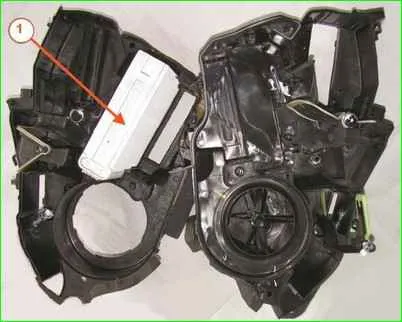

Entfernen Sie Verdampfer 1, Abbildung 9, vom Heizblock.
Montage
Bauen Sie die Heizeinheit in umgekehrter Reihenfolge zusammen, in diesem Fall:
- - Neue Schaumgummidichtungen einbauen;
- - neue Dichtungsringe an den Rohren der Heizungsanlage anbringen.
Ausbau und Einbau von Elementen des Lüftungs- und Heizungssystems
Entfernen des Heizkerns
Lassen Sie das Kühlmittel gemäß den Anforderungen von TI 3100.25100.06005 ab.
Entfernen Sie die Sonnenblende, das Kombiinstrument und die Verkleidung des mittleren Bodentunnels.
Untere Befestigung des Querträgerverstärkers der Instrumententafel: 1 - Befestigungsschraube des Querträgerverstärkers der Instrumententafel: 2 - Querträgerverstärker der Instrumententafel
Lösen Sie mit einem 13er-Steckschlüssel zwei Schrauben 1, Abbildung 10, mit denen der Verstärker 2 des Instrumententafel-Querträgers an der Karosseriebasis befestigt ist.
Obere Befestigung des Querträgerverstärkers der Instrumententafel: 1 - Mutter zur Befestigung des Querträgerverstärkers der Instrumententafel; 2 - Verstärkung des Querträgers der Instrumententafel; 3 - Kabelbaumblock
Mit einem 13er-Steckschlüssel die beiden Muttern 1, Abbildung 11, der oberen Befestigung des Verstärkers 2 des Querträgers durch das Fenster in der Instrumententafel lösen, den Block 3 des Kabelbaums abklemmen und den Verstärker 2 entfernen .

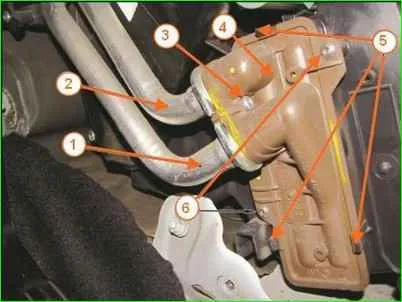

Heizkörper: 1 - Auslassrohr des Heizkörpers; 2 - Einlassrohr für den Heizkörper des Heizsystems; 3 - Schraube zur Befestigung der Einlass- und Auslassrohre: 4 - Heizkörper des Heizsystems; 5 - Klemme: 6 - Befestigungsschraube für den Heizkörper des Heizsystems
Schrauben Sie Schraube 3 mit einem Torx-T20-Kopf ab, Abbildung 12, und trennen Sie die Einlassrohre 2 und Auslassrohre 1 vom Heizkörper 4.
Lösen Sie mit einem Torx-T20-Kopf zwei Schrauben 6, drücken Sie drei Klammern 5 heraus und entfernen Sie den Kühler 4 vom Heizkörper.
Installation
Der Einbau des Heizkörpers erfolgt in umgekehrter Reihenfolge wie der Ausbau, in diesem Fall:
- Installieren Sie neue Dichtungsringe an den Rohren der Heizungsanlage.
Widerstand des Zusatzheizgebläses ausbauen
Der Zusatzwiderstand für das Heizgebläse befindet sich am Heizungsgehäuse seitlich am Pedalblock.
Instrumententafel ausbauen (Informationen zum Ausbau der Instrumententafel).

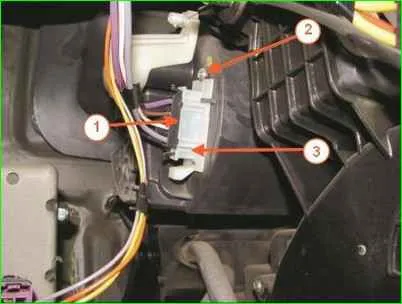

Zusätzlicher Heizgebläsewiderstand: 1 - Kabelbaumblock; 2 - Schraube zur Befestigung des zusätzlichen Widerstands des Heizgebläses; 3 - Widerstand des Zusatzheizgebläses
Trennen Sie Block 1 (Abbildung 13) des Kabelbaums, lösen Sie die Schraube 2, mit der Widerstand 3 befestigt ist, und entfernen Sie den Widerstand vom Heizblock (austauschbarer Torx-T20-Kopf, Schraubenschlüssel).
Installation
Bauen Sie die ausgebauten Teile in umgekehrter Reihenfolge ein.
Heizungsgebläse ausbauen
Stellen Sie den Schalterknopf für die Innenluftverteilung auf diese Position ü Geräte
Trennen Sie Kabelblock 1, Abbildung 14.

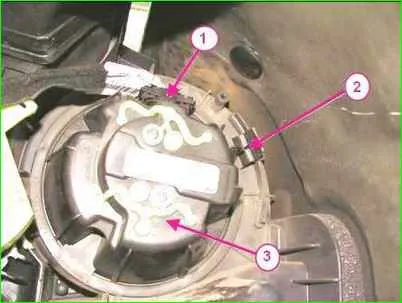

Heizsystemlüfter: 1 - Kabelbaumblock; 2 - Lüfterklemme; 3 - Lüfter des Heizsystems
Drücken Sie die Verriegelung 2, drehen Sie den Ventilator 3 eine Vierteldrehung im Uhrzeigersinn und nehmen Sie ihn aus dem Heizkörpergehäuse ab.
Installation
Bauen Sie den Heizlüfter in umgekehrter Reihenfolge wie beim Ausbau ein.
Heizungs-, Klima- und Lüftungssteuergerät ausbauen
Entfernen Sie die mittlere Verkleidung der Instrumententafel.

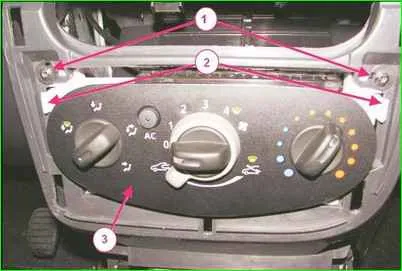

Befestigung des Heizungs-, Klima- und Lüftungssteuergeräts: 1 - Schraube zur Befestigung des Heizungs-, Klima- und Lüftungssteuergeräts; 2 - Klammern; 3 - Steuergerät für Heizung, Klimaanlage und Lüftung
Lösen Sie die beiden Schrauben 1, Abbildung 15, mit denen die Steuereinheit 3 an der Instrumententafel befestigt ist, drücken Sie die Klammern 2 zusammen und entfernen Sie den Block (austauschbarer Torx-T20-Kopf, Knopf).

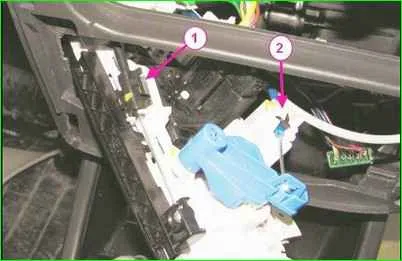

Stangen zur Steuerung der Klappen der Heizeinheit: 1 - Stange für die Luftumwälzklappe; 2 - Dämpferstange des Heizkörpers; 3 - Luftzug des Luftverteilungsklappenblocks; 4 - Kabelbaumblock Instrumententafel
Trennen Sie Klemme 4, Abbildung 16, vom Kabelbaum der Instrumententafel.

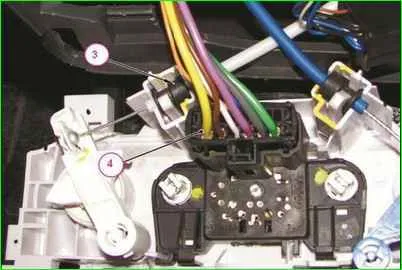

Stangen zur Steuerung der Klappen der Heizeinheit: 3 - Stange für den Block der Luftverteilungsklappen; 4 - Block des Kabelbaums der Instrumententafel
Trennen Sie die Dämpferantriebsstangen von der Steuereinheit
Heizungs-, Klima- und Lüftungssteuergerät in umgekehrter Reihenfolge einbauen
Austausch des Innenraumfilters
Der Innenraumluftfilter befindet sich im Heizgerät unter der Instrumententafel auf der Handschuhfachseite.

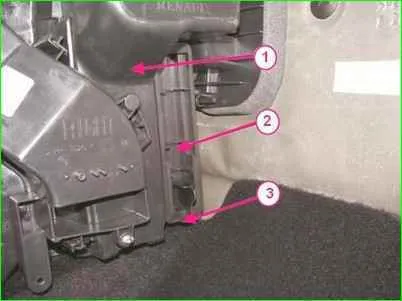

Innenraumfilter: 1 – Heizungsgehäuse; 2 - Innenraumfilter; 3 - Halterung für den Handschuhfach-Innenraumfilter.
Drücken Sie die Verriegelung 3, Abbildung 18, und entfernen Sie den Innenraumfilter 2 2, der sich seitlich im Heizungsgehäuse 1 befindet
Ein neues Innenraumfilterelement einbauen.
Es sollte berücksichtigt werden, dass die meisten Fahrzeugvarianten keinen Innenraumfilter haben! Sie können Verbesserungen vornehmen und einen Filter installieren
