Das Auto für den Job vorbereiten
Trennen Sie den Minuspol der Batterie ab
Glühbirnen im Scheinwerfer austauschen
So tauschen Sie die Scheinwerferlampen aus:

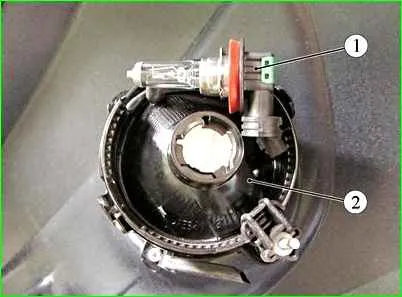

Drücken Sie die in der Abbildung gezeigte Verriegelung mit einem Pfeil und entfernen Sie die Abdeckung vom Scheinwerfergehäuse
Trennen Sie den Kabelblock von den Lampenanschlüssen und entfernen Sie die Gummiabdeckung
Drücken Sie auf die Enden des Federclips und lösen Sie sie aus dem Eingriff mit den Reflektorhaken
Entfernen Sie die Klemme von der Lampe
Entfernen Sie die Lampe aus dem Scheinwerfergehäuse
Berühren Sie die Glühbirne einer Halogenlampe nicht mit Ihren Händen.
Entfernen Sie Schmutz mit Alkohol von der Lampe.
Bauen Sie die H4-Lampe in umgekehrter Reihenfolge ein.
Ersetzen Sie die Lampe im linken Fahrtrichtungsanzeiger, indem Sie auf die Fassung drücken und sie gegen den Uhrzeigersinn drehen.
Im rechten Scheinwerferblock drehen Sie ihn im Uhrzeigersinn.
Entfernen Sie die Fassung mit der Lampe aus dem Scheinwerfergehäuse
Drücken Sie auf die Lampe, drehen Sie sie vollständig in eine bestimmte Richtung und entfernen Sie die Lampe aus der Fassung
Wir installieren die neue PY21W-Lampe in umgekehrter Reihenfolge.
Um die Standlichtlampe und das Tagfahrlicht im linken Scheinwerfer auszutauschen, bewegen Sie den Luftfilter zur Seite.
Dies ist im rechten Scheinwerfer nicht erforderlich.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn und entfernen Sie die Lampenfassung vom Scheinwerfergehäuse
Ziehen Sie die Lampe aus der Fassung
Installieren Sie die neue W21/5W-Lampe in umgekehrter Reihenfolge.
Austausch der Scheinwerfereinheit
Trennen Sie den Minuspol der Batterie ab.
Entfernen Sie die vordere Stoßstange (Artikel – Austausch von Elementen des vorderen Teils der Lada Granta-Karosserie)

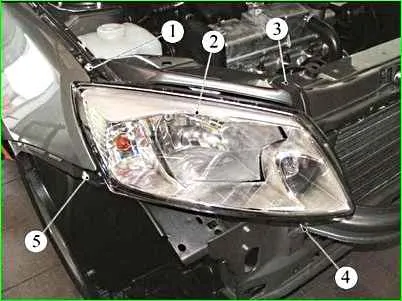

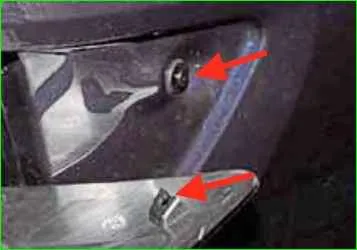

Lösen Sie mit einem 8-mm-Steckschlüssel die Schraube für die vordere Scheinwerferbefestigung
Lösen Sie die Schraube der unteren Befestigung des Scheinwerferblocks mit einem 8-mm-Steckschlüssel.
Schrauben Sie die Schraube der oberen Befestigung der Scheinwerfereinheit heraus.
Wir bewegen den Scheinwerfer nach vorne, während sich das Auto bewegt.

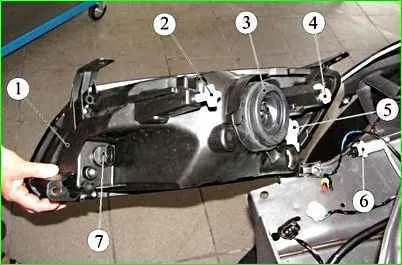

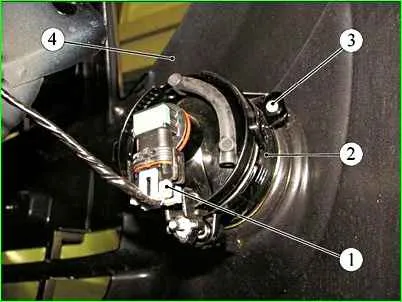

Drücken Sie die Verriegelung des Arbeitszylinders der Leuchtweitenregulierung und entfernen Sie den Arbeitszylinder der Leuchtweitenregulierung durch Drehen des Zylinders gegen den Uhrzeigersinn bis zum Anschlag aus dem Scheinwerfergehäuse.
Trennen Sie den Kabelblock von der Scheinwerferlampe, entfernen Sie die Fassungen mit Blinker und Tagfahrlicht.
Entfernen Sie den Scheinwerfer.
Bauen Sie den Scheinwerfer in umgekehrter Reihenfolge ein.
Austausch des Blinkers und Austausch der Lampe
Wir entfernen den Blinker beim Austausch des Kotflügels und beim Austausch der Glühbirne.

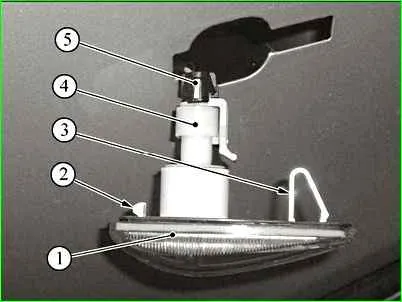

Bewegen Sie den seitlichen Fahrtrichtungsanzeiger zur Vorderseite des Fahrzeugs
Entfernen Sie den Repeater aus dem Loch im vorderen Kotflügel
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn und entfernen Sie sie aus dem Gehäuse
Entfernen Sie die Lampe
Installation der W5W-Lampe.
Installieren Sie den Repeater in umgekehrter Reihenfolge.
Wenn die Dichtung unter dem Repeater beschädigt ist, muss sie ersetzt werden.
Lampen austauschen und Rücklicht ausbauen
Wir bereiten das Auto für den Einsatz vor.
Trennen Sie den Minuspol der Batterie ab.

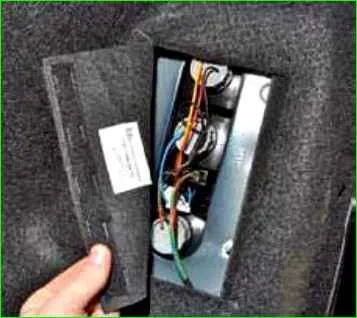

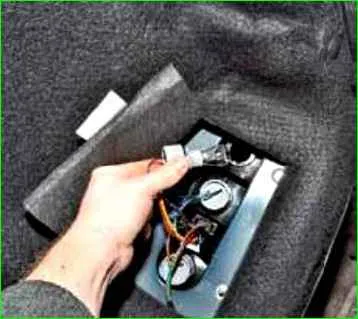

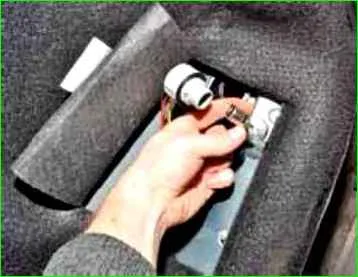

Im Gepäckraum die Klappe der Kofferraumpolsterung biegen

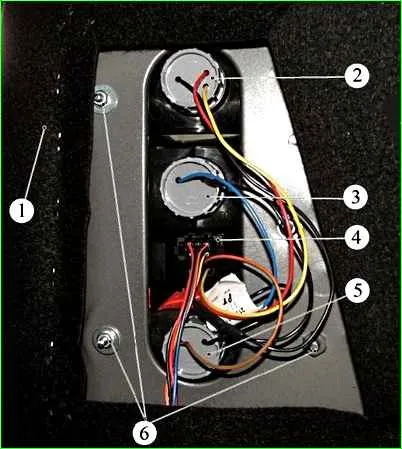

Drehen Sie die Bremssignal- und Standlichtlampenfassung gegen den Uhrzeigersinn und entfernen Sie die Lampenfassung aus dem Gehäuse
Drücken Sie auf die Lampe, drehen Sie sie ganz gegen den Uhrzeigersinn und nehmen Sie die Lampe aus der Fassung

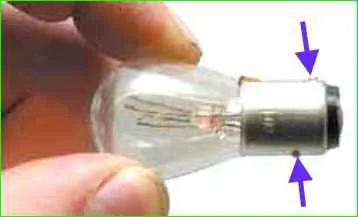

Die Doppelfadenlampe für Bremssignal und Standlicht verfügt über zwei Vorsprünge auf unterschiedlichen Ebenen

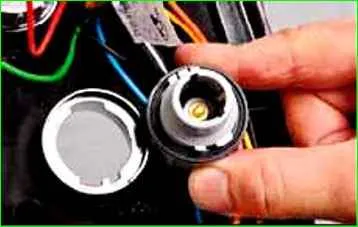

Beim Einbau einer P21/5W-Lampe müssen die Vorsprünge an der Lampe in die Nuten der Fassung passen.
Der Rückfahrscheinwerfer P21W und der Blinker PY21W werden auf die gleiche Weise ausgetauscht.
Die Blinkerleuchte verfügt über zwei Vorsprünge, die asymmetrisch zur Leuchtenachse angeordnet sind.
Der Lampentyp ist auf dem Gehäuse der Taschenlampe neben der jeweiligen Fassung angegeben.
Um die Einbauorte der Patronen im Taschenlampengehäuse nicht zu verwechseln, sind sie fest eingebaut Die Vorsprünge an den Patronen und die Aussparungen im Taschenlampengehäuse haben unterschiedliche Formen.
Rücklicht entfernen
Das Auto vorbereiten.
Trennen Sie den Minuspol der Batterie ab.
Für Autos 2190
Im Gepäckraum die Klappe der Kofferraumpolsterung biegen

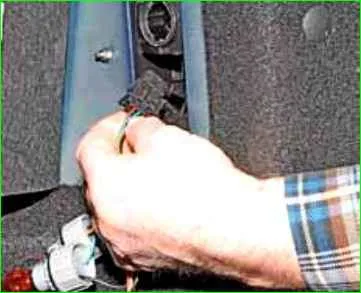

Entfernen Sie die Drahtblöcke aus der Halterung am Taschenlampengehäuse
Lösen Sie mit einem 8-mm-Steckschlüssel die drei Muttern, mit denen die Taschenlampe befestigt ist

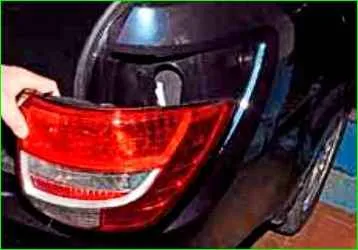

Bewegen Sie die Lampe zurück und entfernen Sie sie aus dem Auto
Montieren Sie das Rücklicht in umgekehrter Reihenfolge.

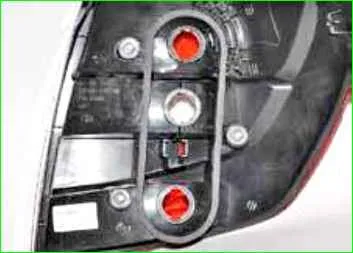

Der Fixierstift am Gehäuse muss in die Halterung am Leuchtengehäuse passen
Um die Einbauorte von Fassungen nicht mit Lampen zu verwechseln, haben die Aussparungen im Taschenlampengehäuse und die Befestigungsvorsprünge an den Fassungen unterschiedliche Formen.
Außerdem befindet sich auf dem Gehäuse der Taschenlampe neben den Lampenfassungen eine Aufschrift mit der entsprechenden Farbe des für die Fassung passenden Kabels.
Massendrähte sind schwarz.

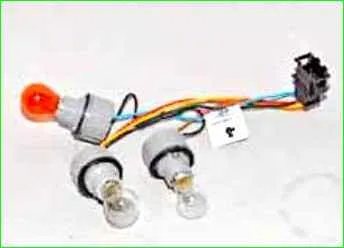

So ersetzen Sie den Kabelbaum der Taschenlampe durch Lampenfassungen:

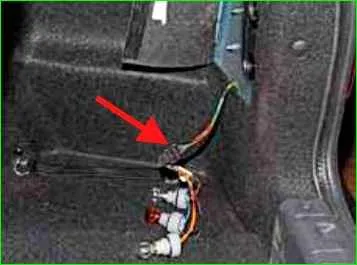

Drücken Sie die beiden Blockklemmen zusammen und trennen Sie die Kabelblöcke
Entfernen Sie den Kabelbaum des Rücklichts
In umgekehrter Reihenfolge installieren
Für Autos 2191
Öffnen Sie die Heckklappe.

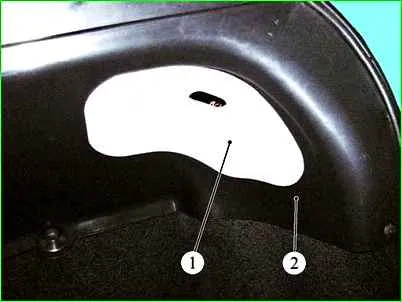

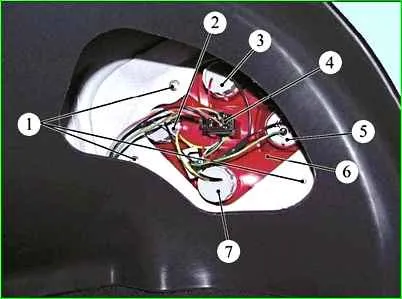

Stecker 1, Zeichnung, Kofferraumablagenstützen an der Befestigungsstelle der Rückleuchte entfernen.
Lösen Sie mit einer 8er-Stecknuss mit Verlängerung die drei Muttern 1, mit denen das Rücklicht an der Karosserie befestigt ist.
Trennen Sie den 4-Kabel-Kabelbaumblock vom Taschenlampen-Kabelblock.
Entfernen Sie die Laterne.
Installieren der Taschenlampe

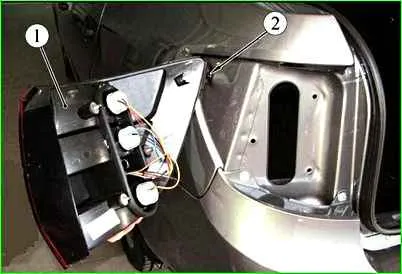

Bevor Sie das Rücklicht installieren, müssen Sie das Vorhandensein der Klemme 2 am Kotflügel prüfen und diese gegebenenfalls installieren.
Wir montieren die Lampe in umgekehrter Reihenfolge und es ist darauf zu achten:
- - Eintritt der Nut zur Befestigung des Rücklichts in die Nut der Halterung an der Karosserie;
- - Siegel Lampe zur Schnittstelle mit dem Körper;
- - Spalt zwischen Rücklicht und Kofferraumdeckel (Heckklappe für Auto 2191) 4±1,5 mm;
- - der Abstand zwischen der Lampe und dem hinteren Kotflügel beträgt 1,5 ± 1 mm;
- - der Abstand zwischen der Lampe und der Stoßstange beträgt 1,5 ± 1 mm;
- - Ungleichmäßigkeit der Lücken innerhalb der Toleranz;
- - der Abstandsunterschied zwischen der rechten und linken Seite beträgt nicht mehr als 1 mm.
Ziehen Sie die Befestigungsmuttern der Taschenlampe mit einem Drehmoment von 2–3 Nm (0,2–0,3 kgcm) an.
Kennzeichenbeleuchtungslampen austauschen
Wir bereiten das Auto für den Einsatz vor.
Trennen Sie den Minuspol der Batterie ab.

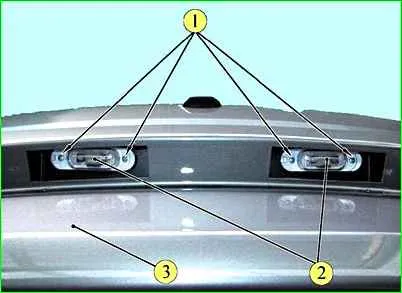

Die Kennzeichenbeleuchtung befindet sich in der Nische unter dem Kennzeichen der hinteren Stoßstange (Abb. 1)

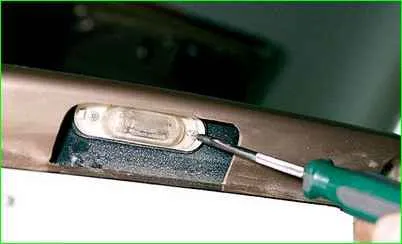

Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben, mit denen die Taschenlampe befestigt ist

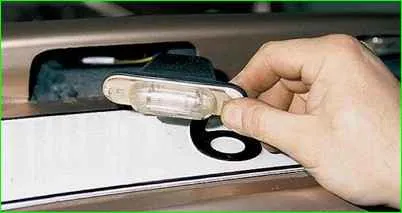

Entfernen Sie die Lampe aus dem Loch in der hinteren Stoßstange

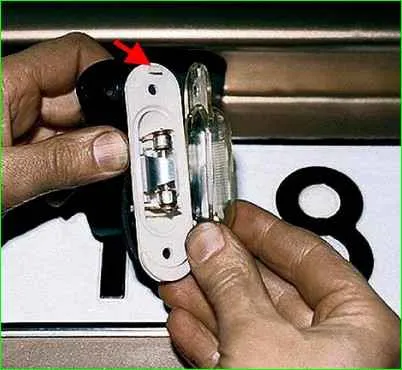

Drücken Sie den Riegel (in der Abbildung mit einem Pfeil dargestellt) und trennen Sie das Objektiv und das Taschenlampengehäuse.

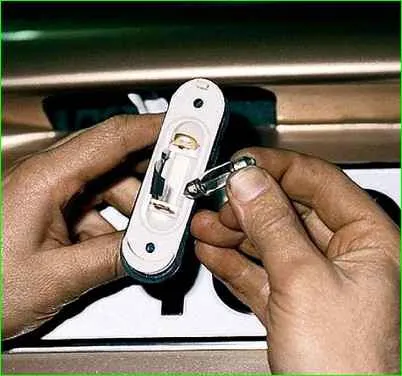

Entfernen Sie die Lampe vom Laternenkörper
Wir installieren die neue C5W-Lampe in umgekehrter Reihenfolge.
Ersetzen Sie die Glühbirne der Deckenleuchte und entfernen Sie die Deckenleuchte

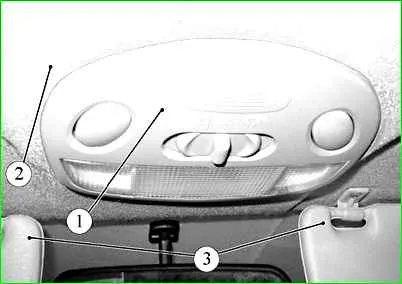

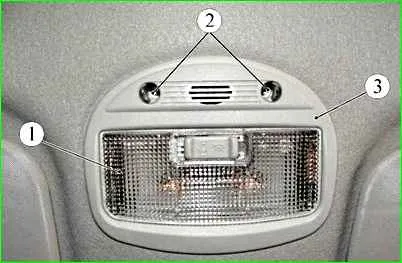

Die Abbildung zeigt 1 Innenleuchte (Teil 21700-3714010-00)
Die Deckenleuchte wird normalerweise entfernt, um eine Lampe oder den Dachhimmel auszutauschen.
Trennen Sie den Minuspol der Batterie ab.

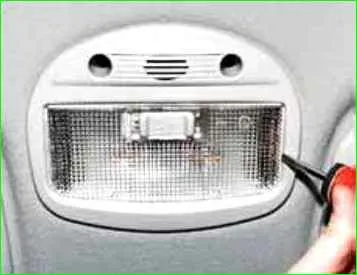

Hebeln Sie die Kante des Lampenschirms mit einem Schraubenzieher hoch

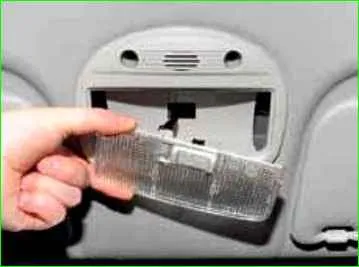

Entfernen Sie den Lampenschirm aus dem Loch in der Deckenverkleidung
Trennen Sie den Kabelblock vom Anschluss 2 des Kabelblocks
Entfernen Sie die Lampe vom Lampenschirm
Wir installieren die neue C10W-Lampe in umgekehrter Reihenfolge.

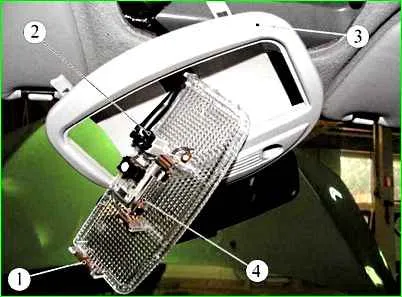

Entfernen und Ersetzen der Lampe in der Innenbeleuchtungseinheit
In Abbildung 6 die Innenbeleuchtungseinheit (Teil – 11180-3714010-00)
Drücken Sie mit einem Schlitzschraubendreher auf die Riegel und entfernen Sie die Abdeckung von Block 1, Abbildung 6, Innenbeleuchtung
Lösen Sie die beiden Schrauben mit einem Kreuzschlitzschraubendreher und trennen Sie das Gehäuse der Innenbeleuchtungseinheit vom Gehäuse
Trennen Sie die Verbindung zu Schließen Sie den Kabelbaum der Innenbeleuchtungseinheit an und entfernen Sie die Einheit.
Um die Lampen in der Innenbeleuchtungseinheit auszutauschen, entfernen Sie die Geräteabdeckung.

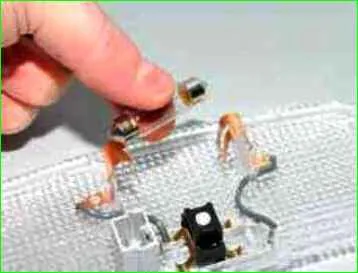

Drücken Sie auf die Kontakte und entfernen Sie die Lampe für die allgemeine Innenbeleuchtung.
Drehen Sie die einzelne Beleuchtungslampe um 45˚ im oder gegen den Uhrzeigersinn und entfernen Sie die Lampe aus dem Gerätegehäuse.
Montieren Sie die Lampen und das Gerät in umgekehrter Reihenfolge.
Nebelscheinwerfer ausbauen und Glühlampe austauschen
Wir bereiten das Auto für die Arbeit vor. Wir stellen das Auto auf die Hebebühne. Trennen Sie den Minuspol der Batterie.
Entfernen Sie das entsprechende Rad.
Lösen Sie die sechs Schrauben, mit denen die Kotflügelverkleidung befestigt ist, und biegen Sie die vordere Kotflügelverkleidung.
Trennen Sie Block 1, Abbildung 1, Kabel von Nebelscheinwerfer 2.
Lösen Sie die drei Schrauben 3, mit denen der Nebelscheinwerfer an der vorderen Stoßstange 4 des Fahrzeugs befestigt ist, und entfernen Sie den Nebelscheinwerfer.
So tauschen Sie die Nebelscheinwerferlampe aus:
- Drehen Sie die Lampe 1, Abbildung 2, gegen den Uhrzeigersinn und entfernen Sie sie aus dem Nebelscheinwerfergehäuse.
Montieren Sie die Teile in umgekehrter Reihenfolge.
