Aus- und Einbau des GAZ-3110-Bremspedals
Wir bauen das Bremspedal aus, um Kunststoffbuchsen auszutauschen oder für andere Arbeiten
Kupplungspedal entfernen

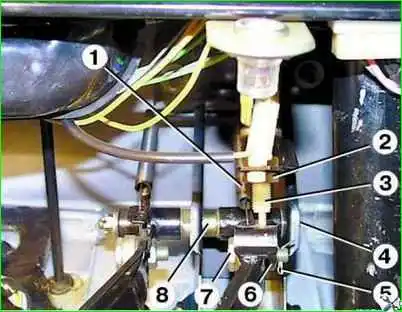

2. Rückstellfeder 1 vom Bremspedal lösen.
Entfernen Sie den Splint 5, schrauben Sie die Befestigungsmutter 6 ab, entfernen Sie die Achse 7 und trennen Sie die Verbindungsstange vom Bremspedal, während Sie die Kunststoffbuchsen entfernen.
Schrauben Sie die Befestigungsmutter 4 ab, entfernen Sie die Achse 8 des Pedals und entfernen Sie das Bremspedal.
Wenn der Bremslichtschalter ausgetauscht werden muss, trennen Sie das Kabel vom "Minuspol" der Batterie, trennen Sie 3 Kabel vom Schalter und entfernen Sie den Schalter, nachdem Sie die Mutter 2 der Befestigung gelöst haben.
Installieren. Bauen Sie das Bremspedal in umgekehrter Reihenfolge wieder ein.
In diesem Fall müssen die Reibflächen der Buchsen und der Achse mit einer dünnen Schicht Graphitschmiermittel geschmiert werden.
Inspektion. Die Buchsen dürfen nicht mechanisch beschädigt werden.
Einseitiger Buchsenverschleiß weist auf ein unzulässiges Spiel in der Pedalbaugruppe hin, was wiederum den vollen Pedalweg beeinträchtigt.
Ersetzen Sie defekte Teile.
Das heißt, wenn die Rückholfeder ihre Elastizität verloren hat. das Bremspedal im freien Zustand den Begrenzer nicht erreicht, muss die Feder ausgetauscht werden.
Bei starkem Verschleiß der Gummierung des Bremspedals wird empfohlen, diese auszutauschen.
Pedaleinstellung. Der Hub des Bremspedals wird durch Ändern der Länge der Verbindungsstange eingestellt.
Dazu ist es notwendig, die Stange vom Pedal zu trennen, die Mutter der Stangeneinstelleinheit zu lösen und durch Drehen der Nase in die entsprechende Richtung das gewünschte Ergebnis zu erzielen:
- Der volle Weg des Bremspedals bei entfernter Matte sollte innerhalb von 180–190 mm liegen.
Ziehen Sie nach dem Einstellen die Mutter fest und verbinden Sie die Schubstange mit dem Pedal.
Der Leerweg des Bremspedals sollte 3-5 mm betragen.
