Für Motoren mit mechanischer Drosselklappensteuerung

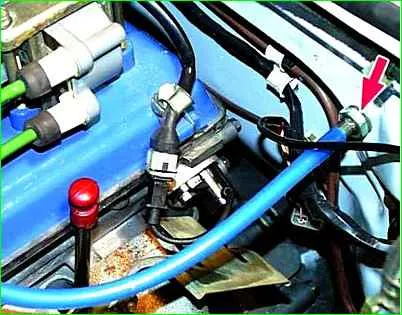

Lösen Sie das Kabel vom „Minuspol“ der Batterie

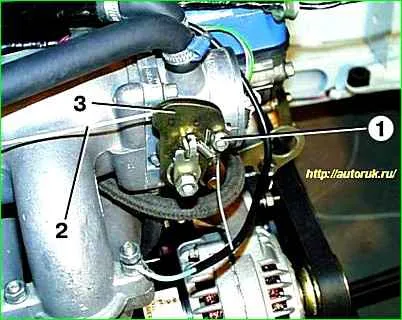

Mutter 1 entfernen und Gaszug 2 vom Sektor 3 des Luftdrosselstellers entfernen

GAZ-2705 Beschleunigerkabel ersetzenErsetzen des GAZ- 3110 Beschleunigerkabel 3110

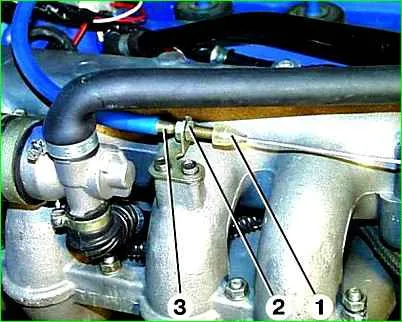

Verschraubung 1 von der Kabelspitze schieben, Mutter 2 von der Kabelspitze ganz abschrauben, Spitze 3 des Kabelmantels aus der Halterung ziehen und durch den Kabelschlitz nach oben aus der Halterung ziehen.

Entfernen Sie die Spitze 3 vom Kabel, indem Sie sie von der äußeren 4 und inneren Hülle des Kabels entfernen.

GAZ-3110 Beschleunigerkabel ersetzenErsetzen des GAZ- 3110 Beschleunigerkabel 3110

Entfernen Sie die äußere 1 und innere Ummantelung des Kabels von der Spitze 2 am Schott

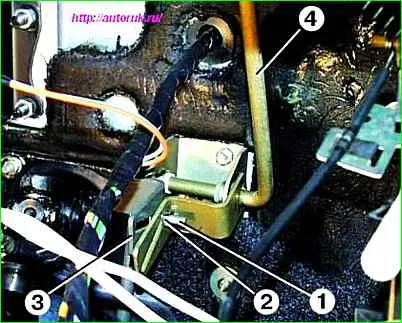

Entfernen Sie den Splint 1 vom Stift und entfernen Sie den Stift 2. Bewegen Sie die Öldichtung 4 und entfernen Sie die Halterung 3.

Ziehen Sie das Kabel durch die Spitze am Spritzwandschutz in den Fahrgastraum.

Neuen Gaszug in umgekehrter Reihenfolge einbauen und einstellen.

Gaszug einstellen

Gaszugeinstellung GAZ-3110Gaszugeinstellung GAZ-3110 style=

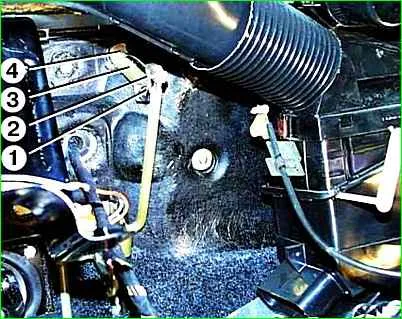

Lösen Sie die Mutter 1, mit der das Kabel 2 am Sektor 3 befestigt ist.

Mutter 2 der Einstellschraube 1 zwischen oberem 4 und unterem 3 Gaspedalhebel lösen.

Регулировка троса акселератора ГАЗ-3110

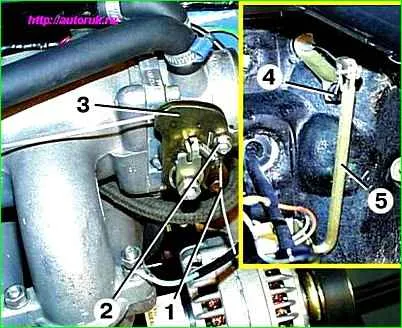

Seilzug 1 aus Gassektor 3 bis zum Anschlag herausziehen.

Dabei muss der obere Hebel 5 des Fahrpedals am Puffer 4 am Bügel anliegen.

Ziehen Sie die Mutter 2 fest, mit der das Kabel am Sektor befestigt ist.

In diesem Fall muss die Drosselklappe vollständig geschlossen sein.

Регулировка троса акселератора ГАЗ-3110Регулировка троса акселератора ГАЗ-3110

Ziehen Sie den oberen Hebel 4 des Pedals bis zum Anschlag zu sich heran.

In diesem Fall muss die Drosselklappe vollständig geöffnet sein.

Während Sie den oberen Hebel 4 des Pedals in dieser Position halten, drehen Sie den unteren Hebel 3 des Pedals bis zum Anschlag auf der Matte und ziehen Sie die Mutter 2 der Einstellschraube 1 fest

Bei richtiger Einstellung und vollständig freigegebenem Pedal sollte der Gashebel vollständig geschlossen sein und der obere Pedalarm sollte am Puffer an der Halterung anliegen.

Bei vollständig durchgetretenem Pedal sollte der Gashebel vollständig geöffnet sein und der untere Pedalarm sollte auf der Matte aufliegen.

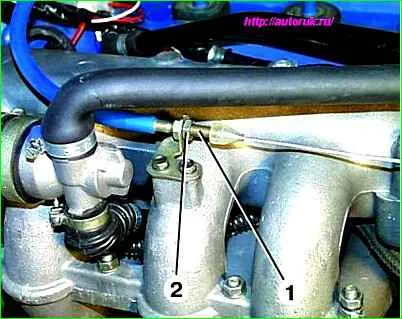

Sie können die Position des Kabels korrigieren, indem Sie die Spitze 1 des Mantels in der Halterung verschieben und die Muttern 2 lösen.

Muttern 2 nach dem Einstellen festziehen.
