Регулятор тиску гідроприводу гальм ЗІЛ-5301 - каталог
Регулятор встановлюється на автомобіль ЗІЛ-5301 із системою приводу гальм розділеною по бортах.
Ремонт регулятора розглянуто у статті - "Регулятор тиску гідроприводу ЗІЛ-5301"

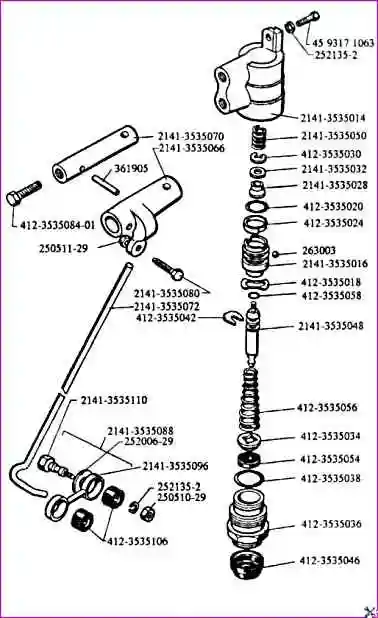

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин.
Дивимося на малюнку та в таблиці вказано розшифрування деталі.
Деталі регулятора тиску гальм ЗІЛ-5301 за каталогом
Номер деталі - Найменування деталі
- 2141-3535005-01 - Регулятор тиску зі стрижнем у зборі
- 2141-3535010 - Регулятор тиску у зборі
- 2141-3535014 - Корпус
- 2141-3535016 - Гільза поршня
- 2141-3535028 - Конус керуючий кулькового клапана
- 2141-3535032 - Шайба проміжна
- 2141-3535048 - Поршень регулятора
- 2141-3535050 - Пружина конуса
- 2141-3535066 - Важіль натискного поршня
- 2141-3535070 - Вісь натискного важеля
- 2141-3535072 - Стрижень навантажувальний
- 2141-3535080 - Болт регулювальний важіль
- 2141-3535088 - Стійка стрижня з втулками у зборі
- 2141-3535096 - Стійка стрижня у зборі
- 2141-3535110 - Вісь нижньої кульки стійки
- 2141-3535125 - Кронштейн регулятора тиску
- 250510-29 - Гайка
- 250511-29 - Гайка
- 252006-29 - Шайба
- 252135-2 - Шайба пружинна
- 263003 - Кулька
- 361905 - Штифт
- 412-3535018 - Шайба зворотна гільзи
- 412-3535020 - Кільце ущільнювальне
- 412-3535024 - Пружина притискна кулька
- 412-3535030 - Шайба стопорна конуса
- 412-3535034 - Втулка манжети
- 412-3535036 - Втулка корпусу
- 412-3535038 - Кільце ущільнювальне втулки
- 412-3535042 - Скоба наполеглива поршня
- 412-3535046 - Чохол захисний регулятора
- 412-3535054 - Манжета поршня
- 412-3535056 - Пружина поршня
- 412-3535058 - Манжета поршня
- 412-3535084-01 - Гвинт кріплення пружини
- 412-3535106 - Втулка стійки
- 4593171063 - Болт
