Панель приладів зазвичай знімають для кузовних робіт, а також для ремонту обігрівача салону
Від панелі приладів від'єднуємо головний циліндр гідрокоректора фар для цього:

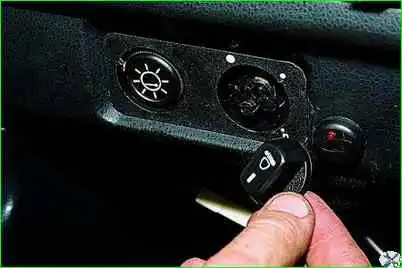

Потягнувши на себе, знімаємо рукоятку управління гідрокоректора

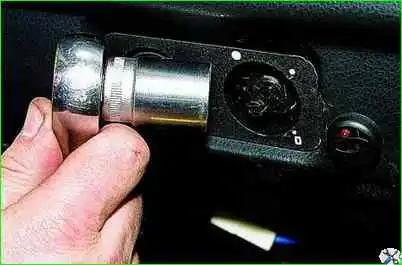

Головкою на 21 відвертаємо гайку кріплення головного циліндра до панелі приладів

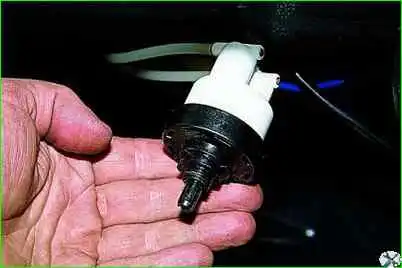

Виводимо головний циліндр гідрокоректора з-під панелі приладів
Знімаємо вимикач освітлення приладів, для цього знімаємо рукоятку вимикача

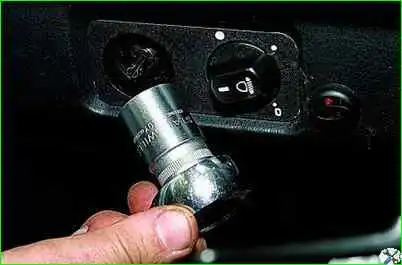

Головкою на 21 відвертаємо гайку кріплення вимикача до панелі приладів

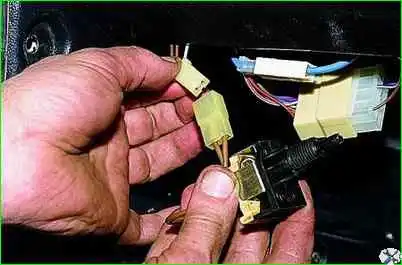

Виводимо вимикач освітлення приладів з-під панелі та від'єднуємо роз'єм
Знімаємо комбінацію приладів (дивимося статтю – «Зняття комбінації приладів»).
Знімаємо панель кріплення радіоприймача для цього:

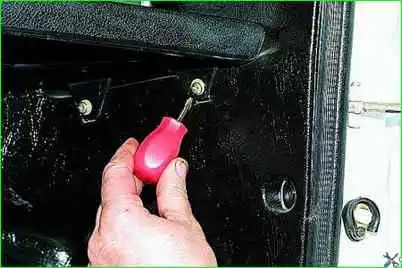

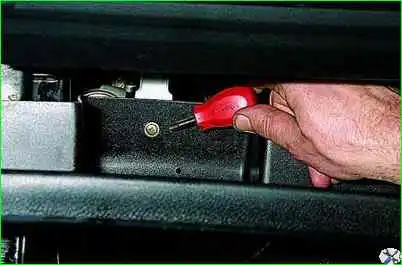

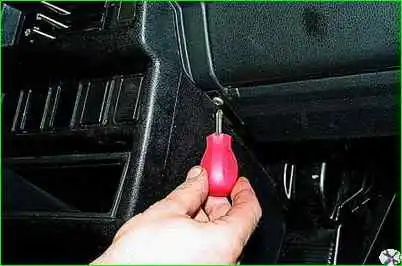

Хрестоподібною викруткою відвертаємо саморізи кріплення речової полиці: до панелі кріплення радіоприймача (один саморіз), оббивки боковини (два саморізи) та до кронштейна щитка передка (один саморіз).
Опускаємо правий кінець полиці.

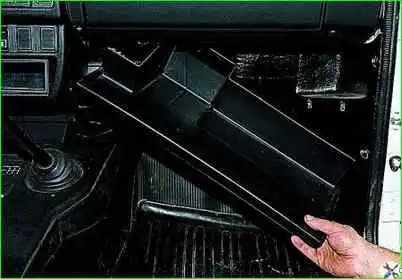

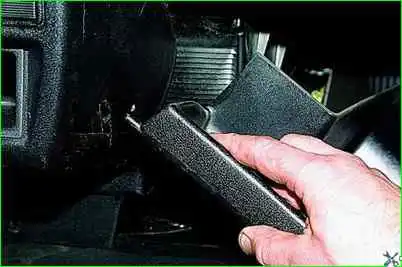

Виводимо шип полиці з панелі кріплення радіо і знімаємо полицю
Знімаємо панель кріплення радіоприймача для цього:

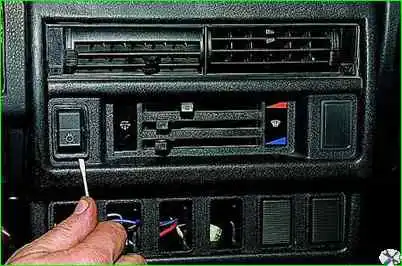

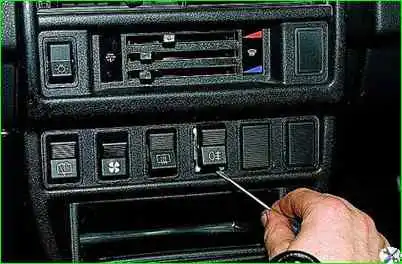

Підсівши викруткою, виймаємо вимикач заднього протитуманного світла.

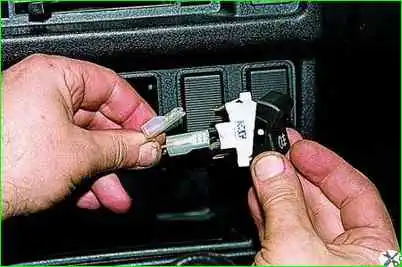

Позначивши роз'єми проводів, від'єднуємо їх

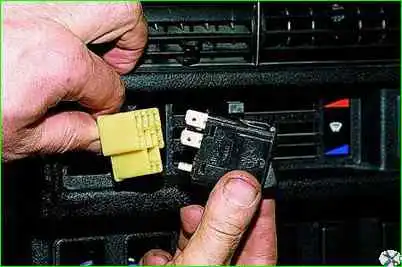

Знявши вимикач обігріву скла дверцят задка, від'єднуємо колодку проводів
Знявши перемикач електродвигуна обігрівача, помічаємо роз'єми проводів та від'єднуємо їх.

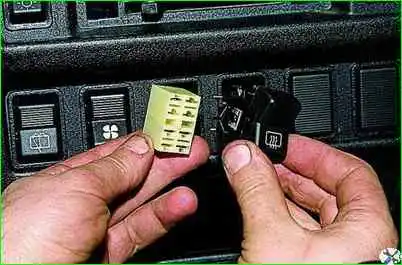

Знявши перемикач очищувача та омивача скла дверцят задка, від'єднуємо колодку проводів.
Підсівши викруткою, виймаємо перемикач зовнішнього освітлення.
Від'єднуємо колодку дротів.

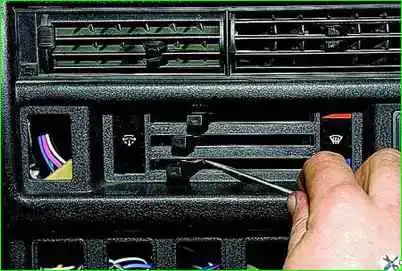

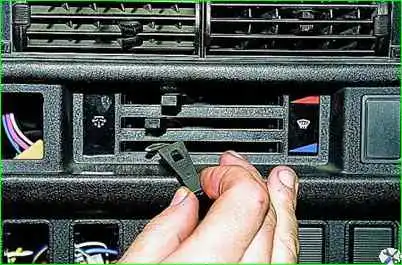

Підсівши викруткою, від'єднуємо рукоятку важеля керування заслінкою притоку повітря.
Аналогічно знімаємо рукоятки керування заслінкою обігріву вітрового скла та краном обігрівача.

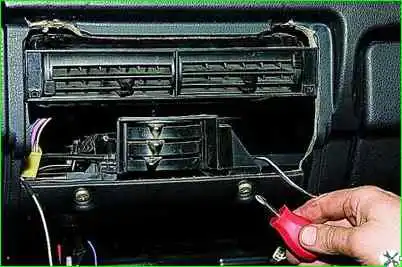

Хрестоподібною викруткою відвертаємо саморіз правого кріплення панелі радіоприймача до панелі приладів.
Аналогічно відвертаємо саморіз лівого кріплення панелі радіоприймача.

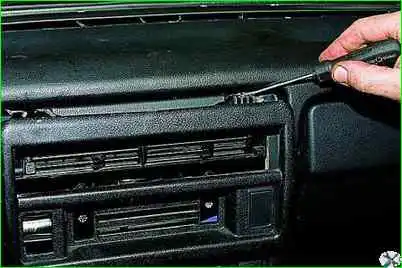

Підсівши викруткою зверху в двох місцях панель кріплення радіоприймача, відводимо її від панелі приладів

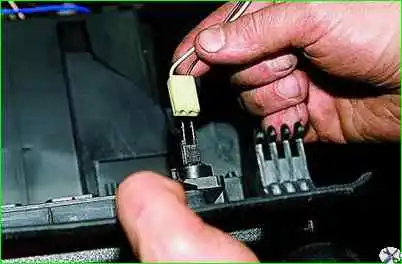

Від'єднуємо два роз'єми ламп підсвічування важелів керування обігрівачем.

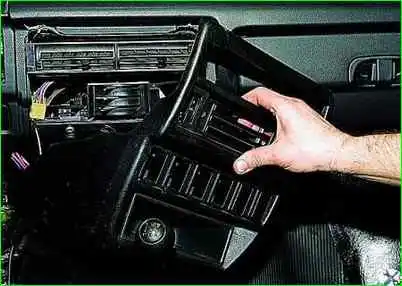

Знімаємо панель кріплення радіоприймача
На автомобілі з карбюраторним двигуном знімаємо привід повітряної заслінки.
На автомобілі з упорсковим двигуном від'єднуємо два роз'єми індикатора стану АПС (див. Зняття блоку керування іммобілайзера).
Хрестоподібною викруткою відвертаємо три саморізи кріплення оббивки правої стійки вітрового вікна

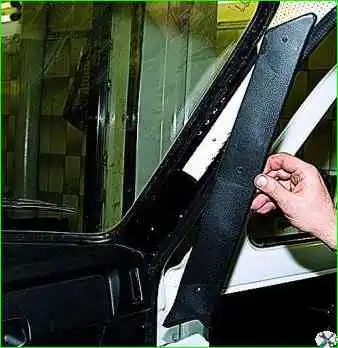

Знімаємо оббивку. Аналогічно знімаємо оббивку лівої стійки вітрового вікна.
Хрестоподібною викруткою відчиняємо два гвинти кріплення кронштейна важелів керування обігрівачем до панелі приладів.

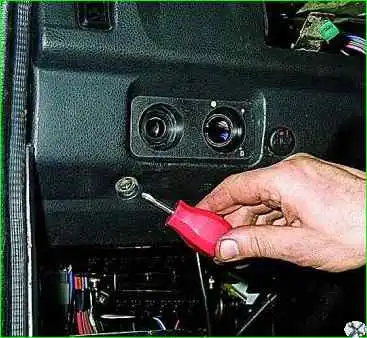

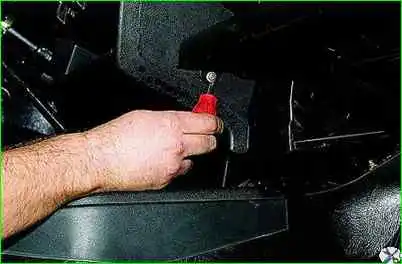

Хрестоподібною викруткою відвертаємо саморіз у нижній лівій частині панелі приладів.

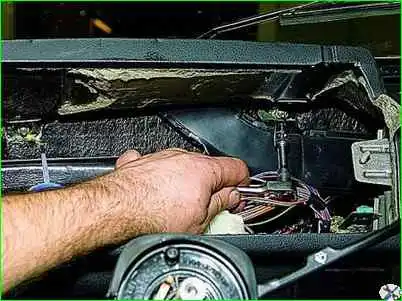

Головкою «на 10» відвертаємо дві гайки у верхній частині гнізда комбінації приладів (кермо для наочності знято).

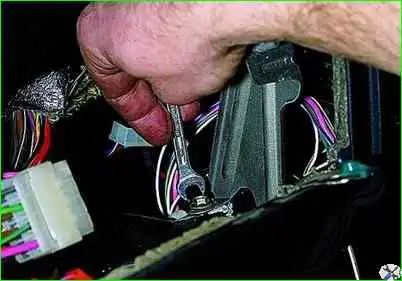

Ключом «на 8» відвертаємо болт у правій частині гнізда комбінації приладів.

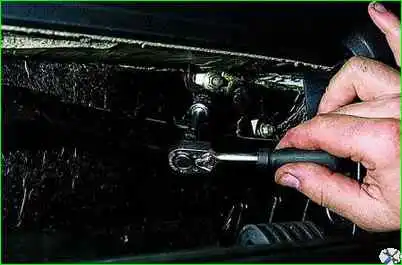

Головкою «на 10» відвертаємо дві гайки у верхній частині речової скриньки

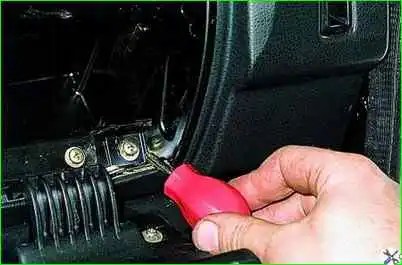

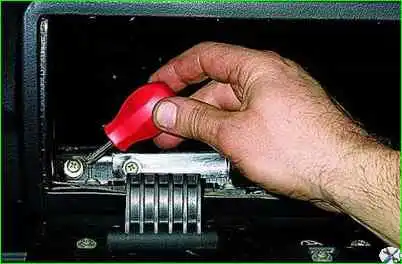

Хрестоподібною викруткою відвертаємо один саморіз у нижньому лівому кутку речового ящика і один – у нижньому правому.

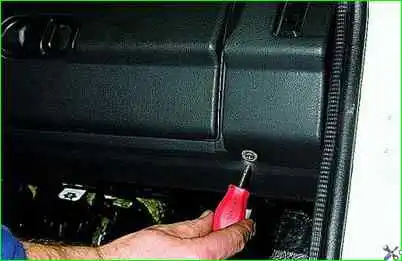

Хрестоподібною викруткою відвертаємо саморіз у нижній правій частині панелі приладів

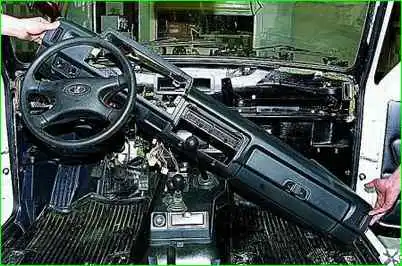

Знімаємо панель приладів зі шпильок, потягнувши на себе, та виймаємо її
Встановлюємо панель приладів у зворотній послідовності
