Розбірка валів коробки потрібна для заміни деталей валів.
Зняття коробки передач розглянуто у статті – «Як замінити коробку передач Нива Шевролет»
Розбірка коробки передач розглянута у статті – «Ремонт КПП автомобіля ВАЗ-2123»
Розбір первинного валу КПП

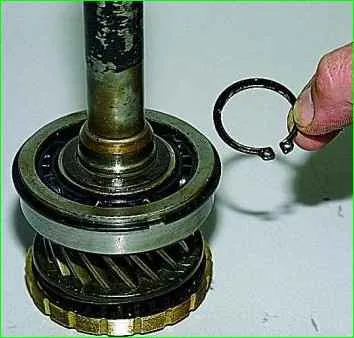

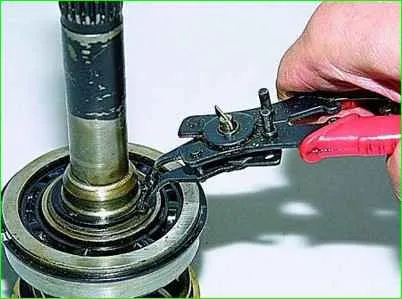

Щипцями розтискаємо стопорне кільце і знімаємо його.

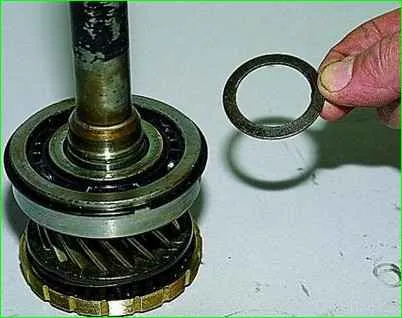

Знімаємо пружинну шайбу.
Опираємо торець зовнішнього кільця підшипника на губки лещат.

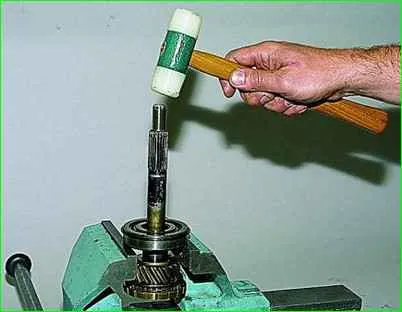

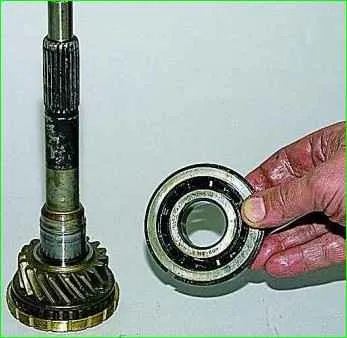

Молотком із пластмасовим бойком наносимо удари в торець первинного валу та спресовуємо підшипник

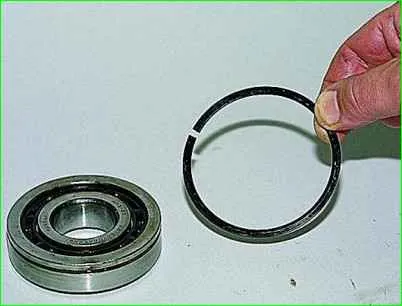

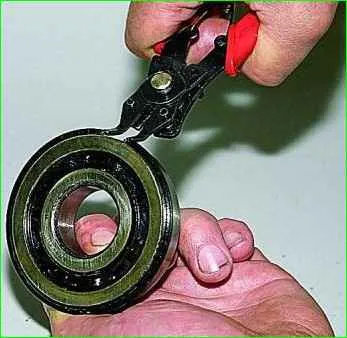

Щипцями розтискаємо настановне кільце і знімаємо його.

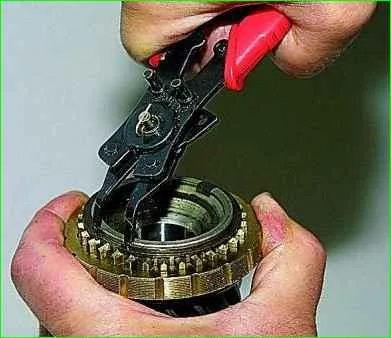

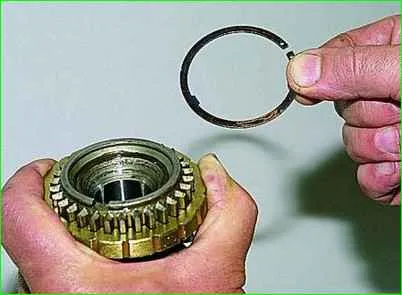

Зсунувши блокуюче кільце синхронізатора, щипцями розтискаємо стопорне кільце і знімаємо його.

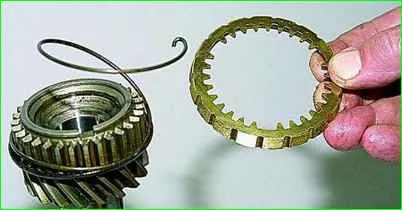

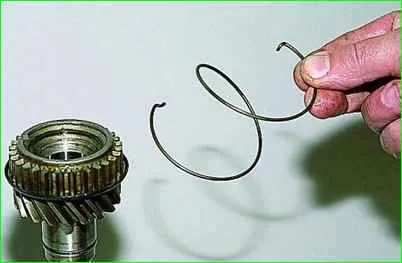

Знімаємо блокуюче кільце та пружину синхронізатора
Блокуючі кільця синхронізаторів інших передач знімаються аналогічно
Збираємо у зворотній послідовності
Розбір вторинного валу КПП

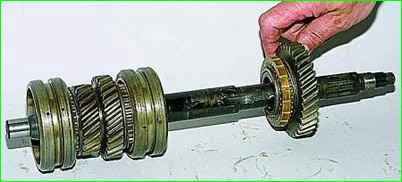

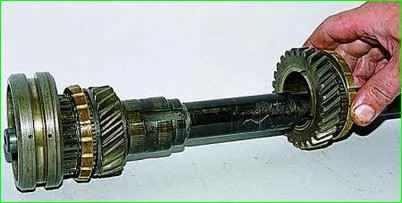

Знімаємо з заднього боку валу втулку та шестерню I передачі у зборі з блокуючим кільцем.

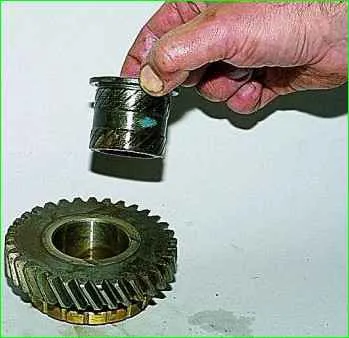

Виймаємо втулку з шестерні.

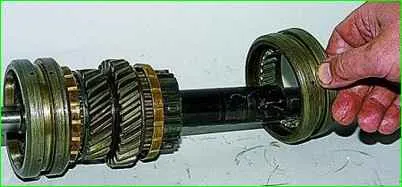

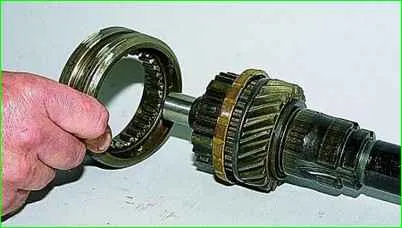

Знімаємо муфту синхронізатора включення I та II передач.

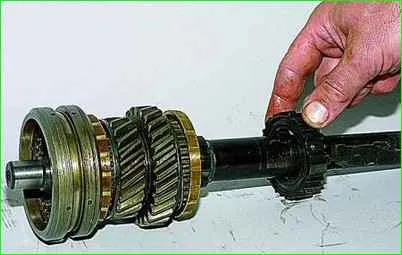

Знімаємо маточину синхронізатора.
Знімаємо шестерню II передачі у зборі з блокуючим кільцем
З переднього кінця вторинного валу знімаємо муфту синхронізатора "III" та "IV" передач

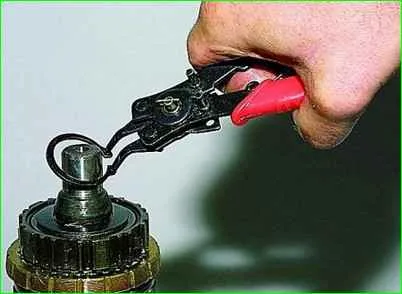

Затиснувши вторинний вал у лещата з накладками губок з м'якого металу, щипцями знімаємо стопорне кільце.

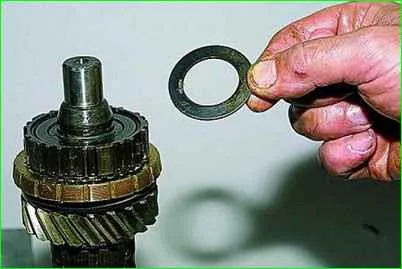

Знімаємо пружинну шайбу (вона встановлена опуклою стороною до переднього кінця валу).

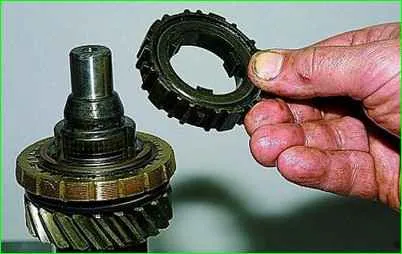

Знімаємо маточину синхронізатора "III" та "IV" передач

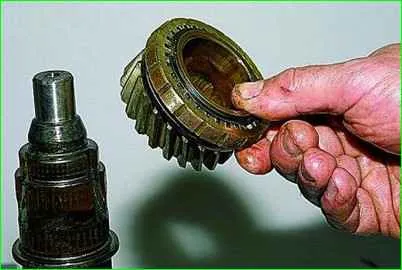

Знімаємо шестірню "III" передачі у зборі з блокуючим кільцем синхронізатора.
Збираємо у зворотній послідовності
