Для того, щоб поміняти лампи підсвічування або зняти облицювання панелі приладів, і для інших ремонтних робіт потрібно зняти щиток приладів
Насамперед від'єднуємо мінусову клему від акумулятора.
Звільняємо важіль регулювання положення кермової колонки, зміщуємо максимально вниз кермо.

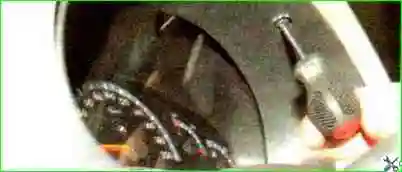

Короткою викруткою хрестоподібної відвертаємо два саморізи кріплення облицювання щитка приладів.

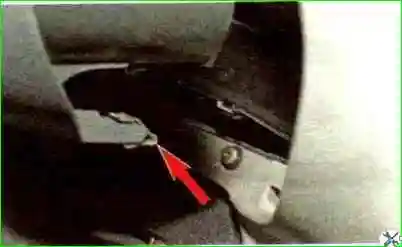

На нижні виступи облицювання одягнені пружинні фіксатори, тому потрібно докласти невеликого зусилля, щоб зняти облицювання

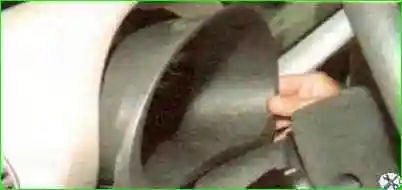

Виймаємо облицювання з отвору панелі приладів.

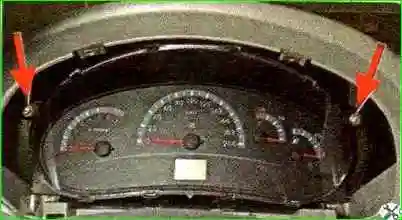

Хрестоподібною викруткою відвертаємо два гвинти кріплення щитка приладів

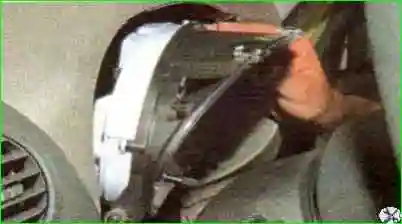

Виймаємо щиток з панелі приладів

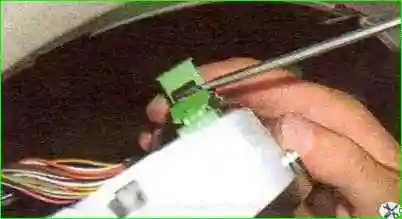

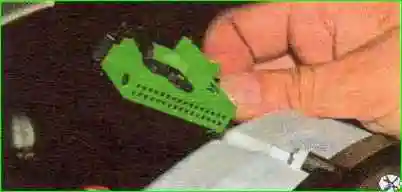

Звільнивши фіксатор за допомогою викрутки, від'єднуємо колодку джгута проводів від щитка.
Знімаємо щиток приладів.

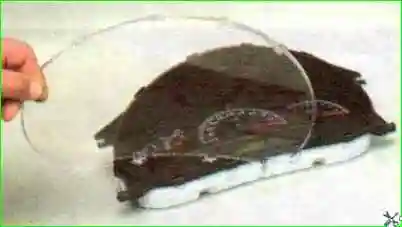

Для зняття скла викруткою або рукою по черзі натискаємо шість пластмасових фіксаторів і знімаємо скло.

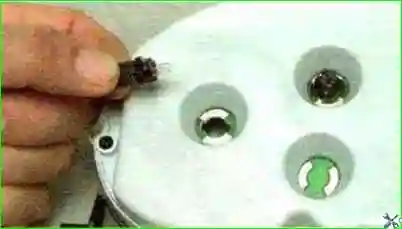

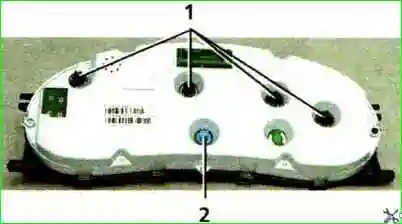

Для заміни ламп підсвічування приладів плоскогубцями повертаємо виступаючу частину патрона несправної лампи проти годинникової стрілки та виймаємо патрон із лампочкою зі щитка приладів.
Для заміни лампи підсвічування дисплея повертаємо патрон лампи торцевим ключем на 8 мм.
Встановлюємо патрон з лампою в щиток та повертаємо за годинниковою стрілкою до повної фіксації
Світлодіодні сигналізатори встановлені в комбінації приладів впаяні в плату та заміні не підлягають. Тому при виході з ладу сигналізатора слід замінити комбінацію приладів новою.
Збираємо все у зворотній послідовності
