Зняття панелі приладів потрібне для зняття та ремонту обігрівача салону, а також для інших ремонтних робіт

Показано роботу зі зняття та встановлення панелі приладів старого зразка (до 2003 року).

Панель нового зразка знімають і встановлюють практично аналогічно, відмінність полягає в розташуванні та кількості проводів та повітроводів системи опалення та вентиляції.

Панель потрібно знімати з помічником, оскільки панель приладів є досить важкою.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

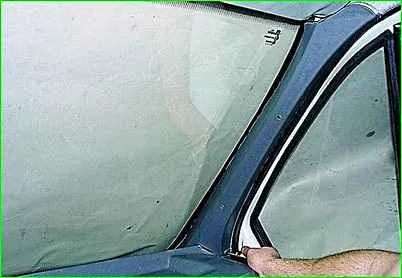

Хрестоподібною викруткою відвертаємо три саморізи кріплення оббивки

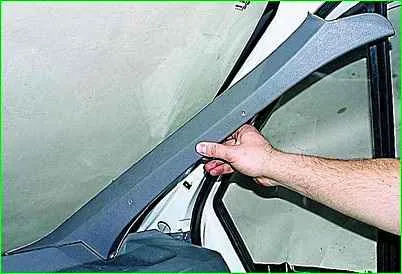

Знімаємо оббивку стійки вітрового скла.

Знімаємо кермову колонку.

Знімаємо комбінацію приладів (див. Як зняти та поставити комбінацію приладів автомобіля Газель)

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

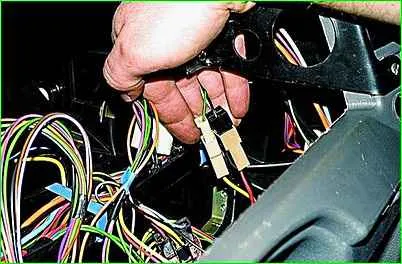

Від'єднуємо штекерні колодки від вимикача плафонів кабіни та заднього протитуманного ліхтаря.

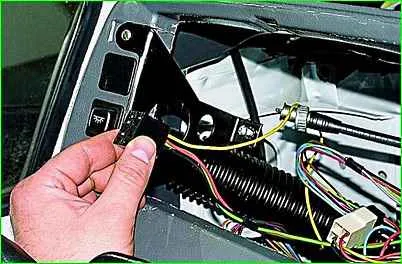

Від'єднуємо штекерну колодку від електрокоректора фар.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

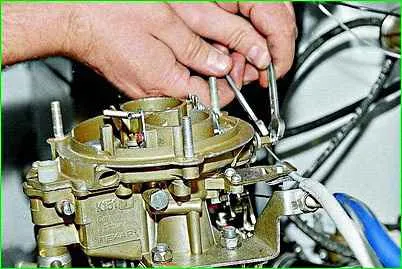

Ключами «на 7» та «8» відвертаємо болт кріплення троса управління повітряної заслінки.

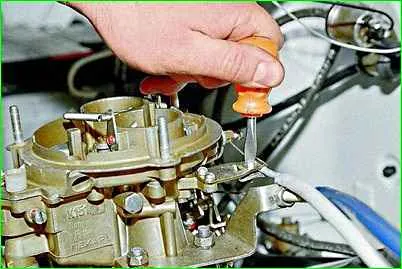

Викруткою відвертаємо гвинт кріплення оболонки троса і від'єднуємо трос від карбюратора.

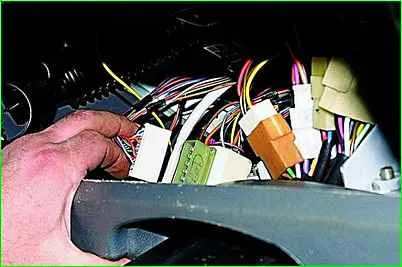

Від'єднуємо роз'єм вимикача аварійної сигналізації.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

Від'єднуємо два штекерні роз'єми прикурювача.

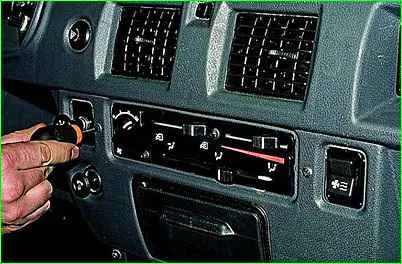

Хрестоподібною викруткою відчиняємо два гвинти кріплення панелі керування обігрівачем.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

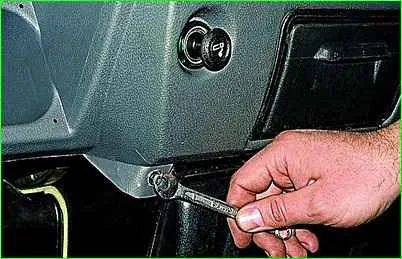

Ключом «на 8» відвертаємо 10 шурупів за контуром панелі.

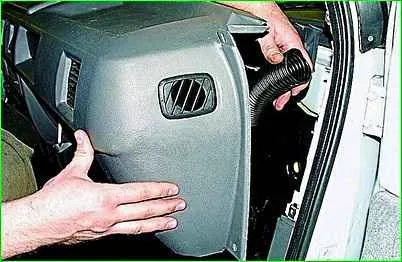

Трохи відсунувши панель на себе, від'єднуємо від дефлекторів шланги повітроводів.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

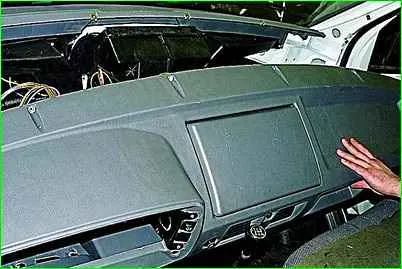

Знімаємо панель, витягуючи тягу повітряної заслінки карбюратора.

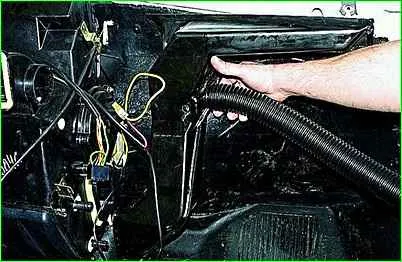

Знімаємо правий та лівий повітропроводи обігрівача.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

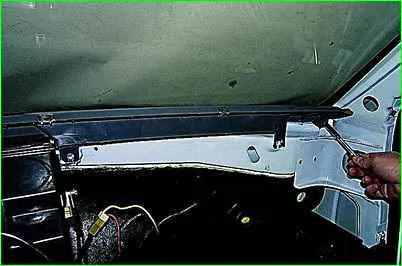

Головкою «на 8» відчиняємо два самонарізи кріплення передньої накладки панелі

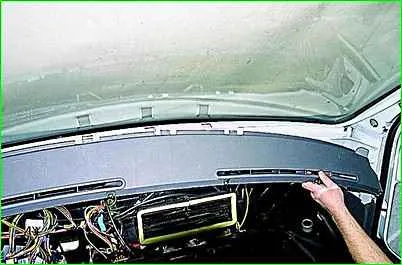

Знімаємо накладку

Встановлюємо панель у такій послідовності.

Встановивши надставку панелі, під'єднуємо до обігрівача і загортаємо болти кріплення правого та лівого повітроводуго скла.

Загортаємо болти їхнього кріплення. Встановлюємо панель і загортаємо по одному шурупу її кріплення з правої та лівої сторін панелі.

Зняття та встановлення панелі приладів автомобіля ГазельЗняття та встановлення панелі приладів автомобіля Газель

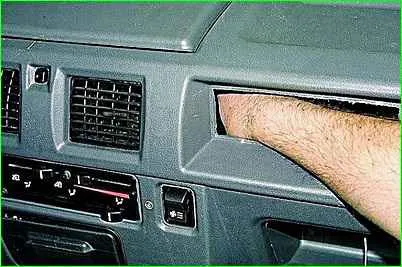

Рукою через отвір для радіоприймача приєднуємо жорсткий повітропровід правого дефлектора до обігрівача.

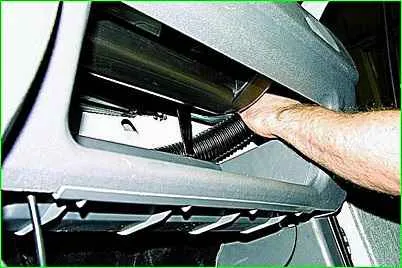

Під'єднуємо гофровані шланги повітроводів до дефлекторів обдування скла дверей.

Це зручніше зробити через проріз комбінації приладів та виріз у нижній частині з правого боку панелі

Встановлюємо панель у зворотній послідовності.
