Опалювач автомобіля Газель складається з пластмасового кожуха, в якому встановлені радіатор, два вентилятори, закріплені на валу електродвигуна, верхній, центральній та нижній заслінок та панелі управління з трьома важелями та вимикачами

На лівій стороні обігрівача встановлено додатковий резистор, що забезпечує знижені швидкості обертання електровентилятора.

Зливаємо рідину, що охолоджує

Знявши захисний щиток шлангів основного обігрівача та від'єднавши шланги від радіатора, виймаємо його з корпусу основного обігрівача

Знімаємо панель приладів

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

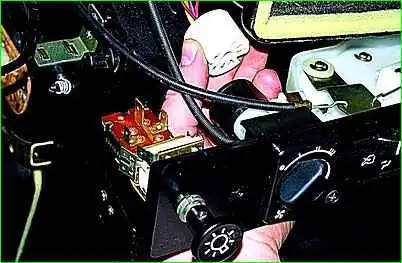

Запам'ятавши або записавши порядок підключення, від'єднуємо дроти від центрального перемикача світла.

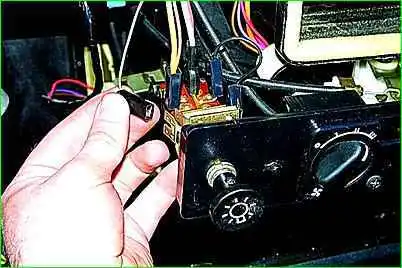

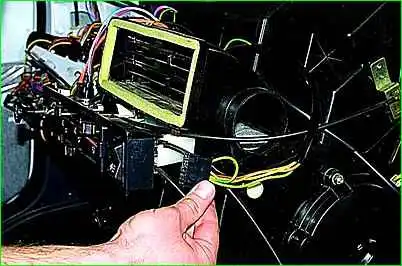

Від'єднуємо штекерну колодку від вимикача основного обігрівача

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

Від'єднуємо штекерну колодку вимикача додаткового обігрівача

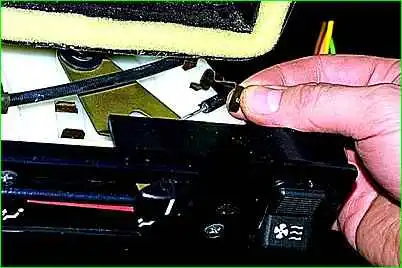

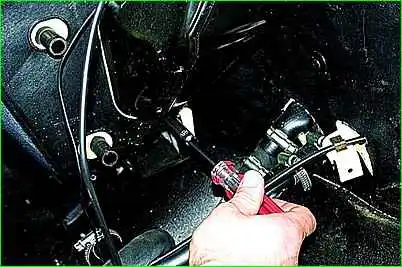

Підчіпуємо викруткою пружинну скобу тяги крана обігрівача

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

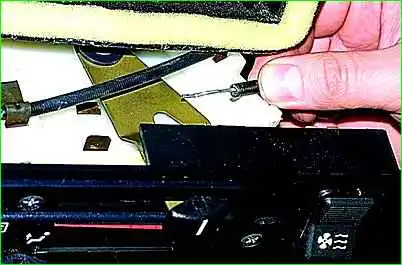

Від'єднуємо тягу крана обігрівача від панелі керування.

Ключом або головкою «на 10» відвертаємо два болта кріплення патрубка обдування вітрового скла.

Ближній болт до обігрівача достатньо відвернути на 2–3 обороти

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

Головкою «на 8» відвертаємо саморіз нижнього кріплення патрубка обдування вітрового скла.

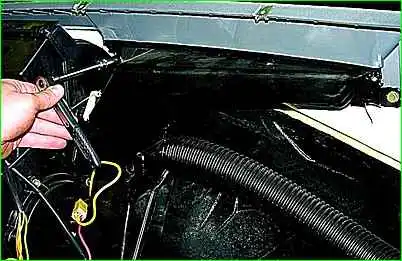

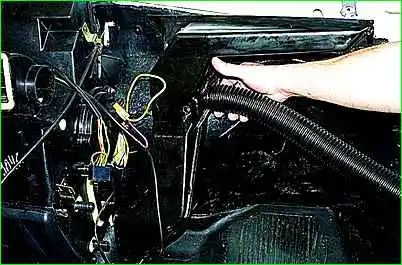

Знімаємо правий патрубок обдува зі шлангом.

Так само знімаємо другий патрубок обігрівача

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

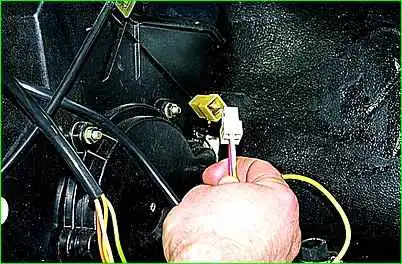

Від'єднуємо роз'єм від електродвигуна обігрівача.

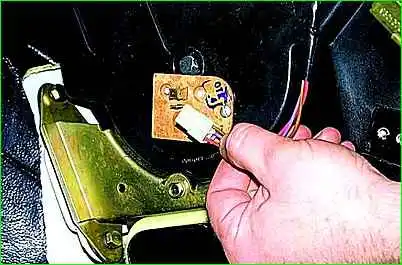

Знімаємо штекерну колодку з висновків резистора.

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

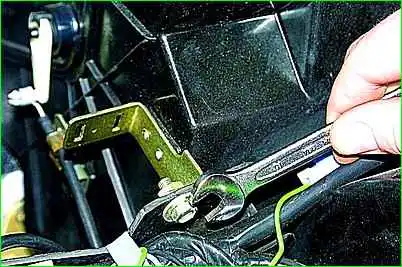

Ключом «на 10» відвертаємо болт кріплення пластикового жолоба джгута дротів.

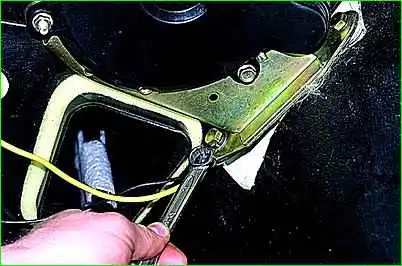

Ключом «на 12» відвертаємо чотири болти кріплення обігрівача до кузова.

Під нижнім болтом встановлений наконечник «масового» дроту.

Зняття та встановлення основного обігрівача автомобіля ГазельЗняття та встановлення основного обігрівача автомобіля Газель

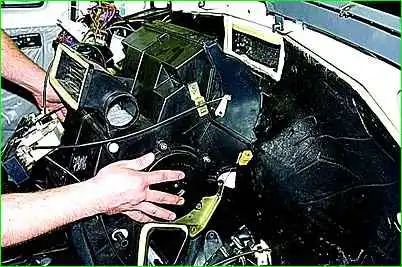

Трохи піднявши опаленняль, знімаємо його разом із кронштейнами

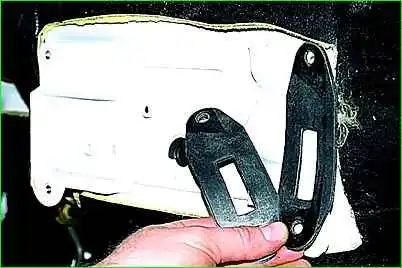

Між кронштейнами обігрівача та кузовом встановлені ущільнювальні прокладки

Другий спосіб зняття обігрівача без кронштейнів

Для цього знімаємо електровентилятор і відвертаємо два болти кріплення кронштейнів до обігрівача.

Піднявши обігрівач на 1–2 см, знімаємо його з кронштейнів, знявши з болта кронштейна наконечник «масового» дроту.

Встановлюємо обігрівач у зазначеній послідовності:

- встановлюємо кронштейни обігрівача з прокладками на моторний щит та загортаємо болти їхнього кріплення. «Одягаємо» обігрівач на кронштейни, одночасно заводячи петлю його кріплення за кронштейн кузова.

Завертаємо болти кріплення кронштейнів до обігрівача та приєднуємо дроти та шланги.
