Руль механизмі ЗИЛ-5301 гидравликалық күшейткіші бар. Руль механизмінде айналмалы шарлардағы гайкасы бар бұранда және тісті секторы бар тартпа бар.
Рульдік механизм рамаға бекітілген және руль бағанының білігіне кардан білігі арқылы қосылған.

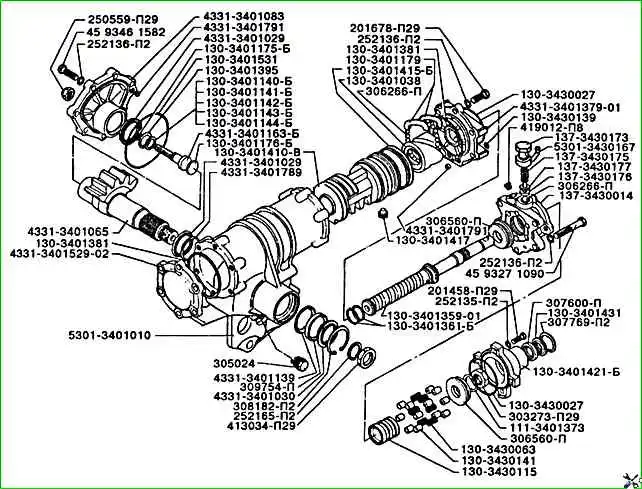

Суретте қосалқы бөлшектер каталогына сәйкес бөлшектерді орнату орындары мен олардың белгілеулері көрсетілген.
Суретке қараңыз және кестеде бөліктің бөлінуі көрсетілген.
Каталогқа сәйкес ЗИЛ-5301 рульдік механизмінің бөліктері
Бөлшек нөмірі - Бөлшек атауы
- 111-3401373 - Серіппелі шайба
- 130-3401038 - Рульдік шарикті гайка
- 130-3401140-B - Реттеу шайбасы 2,74 мм
- 130-3401141-B - Реттеу шайбасы 2,80 мм
- 130-3401142-B - Реттеу шайбасы 2,86 мм
- 130-3401143-B - Жуғышты реттеу
- 130-3401144-B - Реттеу шайбасы 2,98 мм
- 130-3401175-B - бұранданы реттеуге арналған сақиналы сақина
- 130-3401176-B - Рульді реттейтін бұрандаға арналған тартқыш шайба
- 130-3401179 - Руль шарының гайка ойығы
- 130-3401359-01 - Рульдік беріліс бұрандасы
- 130-3401361-B - O-сақина
- 130-3401381 - Картер мен төменгі руль қақпағына арналған сақиналы сақина
- 130-3401391 - Қысым сақинасы
- 130-3401395 - Рульді реттейтін бұранданы бекіту сақинасы
- 130-3401410-B - аша жинағы бар рульдік тірек-поршень
- 130-3401415-B - O-сақина
- 130-3401417 - Рульдік гайка орнату бұрандасы
- 130-3401420-A - Рульдік корпус жинағының үстіңгі қақпағы
- 130-3401421-B - Рульдік рульдің жоғарғы корпусының қақпағы
- 130-3401431 - Рульдік бұранданың сыртқы май тығыздағышы
- 130-3401531 - Рульдік бүйірлік қақпаққа арналған сақина
- 130-3430027 - O-сақина
- 130-3430063 - Реакциялық клапан серіппесі
- 130-3430115 - Клапан катушкасы
- 130-3430139 - O-сақина
- 130-3430141 - Реактивті клапан плунжері
- 137-3430014 - Орындық жинағы бар қуат рульінің басқару клапанының корпусы
- 137-3430173 - Шынтақ болт
- 137-3430175 - Қауіпсіздік клапанының серіппесі
- 137-3430176 - Көктемгі нұсқаулық
- 137-3430177 - Кір жуғышты реттеу
- 201458-P29 - Болт
- 201678-P29 - Болт
- 250559-P29 - Гайка
- 252135-P2 - Серіппелі шайба
- 252136-P2 - Серіппелі шайба
- 252165-P2 - Серіппелі шайба
- 303273-P29 - Гайка
- 305024 - Магниттік аша
- 305048-P - Тасымалдаушы штепсель
- 305661-P - Тығыздағыш шайба
- 306266-P - Шар 7,144 - 4+/-14
- 306356-P - O-сақина
- 306560-P - Тірек шарикті подшипник
- 307600-P - Манжет
- 307769-P2 - Тірек сақина
- 308182-P2 - Руль дөңгелегі екі аяқты білік манжетіне арналған ұстағыш сақина
- 309754-P - Рульдік екі аяқты білік манжеттер жинағы
- 413034-P29 - Гайка
- 419012-P8 - Тасымалдаушы штепсель
- 431410-3430012 - Басқару клапанының жинағы
- 4331-3401029 - Тығыздағыш манжет
- 4331-3401030 - Биподты білік жинағының сыртқы манжетасы
- 4331-3401063 - Реттеу бұрандасы бар қос аяқты білік
- 4331-3401065 - Рульдік екі аяқтың білігі
- 4331-3401082 - Бүйірлік қақпақ жинағы
- 4331-3401083 - Бүйірлік қақпақ
- 4331-3401139 - Қорғаныш сақина
- 4331-3401163-B - Реттеу бұрандасы
- 4331-3401378-01 - Аралық қақпақ жинағы
- 4331-3401379-01 - Аралық мұқаба
- 4331-3401529-02 - Төменгі қақпақ
- 4331-3401789 - Қысқыш шайба
- 4331-3401791 - Втулка
- 45 9327 1090 - Болт
- 45 9346 1582 - Болт
- 5301-3400020-10 - Рульдік басқару механизмінің жинағы
- 5301-3401010 - Рульдік механизм корпусының жинағы
- 5301-3430167 - Бұрыш
Рульдік доңғалақтың еркін ойнауы қозғалтқыш жұмыс істемей тұрғанда, руль дөңгелегі бұрыла бастағанша бір бағытта немесе басқа бағытта тербелгенде тексеріледі.
Қозғалтқыш бос тұрғанда руль дөңгелегі еркін ойнауы 25°-тан аспауы керек.
Жаңа көлікте руль дөңгелегі 15° еркін ойнайды.
Алдыңғы дөңгелектері тік күйде көлікте еркін ойнау мүмкіндігін тексеру керек.
Егер руль дөңгелегінде рұқсат етілгеннен артық бос ойнау болса, бос ойнаудың жоғарылауына қай блок жауапты екенін анықтау керек.
Ол үшін мынаны тексеру керек:
- - бірге бақылау шыбықтар күйі және реттеу;
- - руль механизмін реттеу;
- - рульдік кардан түйіспелеріндегі саңылаулар және жетек білігінің бекіту сыналарын қатайту.
Егер рульдік механизм немесе штангалар дұрыс реттелмесе, құрылғыны жөндеу керек.
