Басым дискі
Жұптастырылған тангенциалды серіппелі пластиналардың монтаждау қалқаны бойымен өлшенген диск корпусының қалыңдығы - 25,74÷26,26 мм.
Бір бөліктегі өлшемдер айырмашылығы 0,21 мм-ден аспауы керек
Басым тақтасын жөндеу кезінде жұмыс бетін кемінде 24,7 мм өлшемге дейін ойыққа шығаруға рұқсат етіледі.
Қысым тақтасының рұқсат етілген теңгерімсіздігі 90 г.
Жаңа немесе жөнделген дискінің тегіс еместігі 0,1 мм-ден аспайды. Қысым тақтасын жөндеусіз 0,8 мм-ден артық емес бүгуге рұқсат етіледі.
Сығу серіппелері
Бұлақтардың саны - 16.
Бос күйдегі серіппе ұзындығы -61,7÷63,0 мм.
Жүктемедегі серіппе ұзындығы 628÷736 N – 45 мм.
Ұзындығы 45 мм-ге дейін қысылған кезде серіппеден келетін рұқсат етілген (серіппені ауыстырмай) күш 600 Н, кем емес.
Іліністің қысым тақтасының тұтқасы мен иінтіректің қосылыстары
Инелі подшипникке арналған қысым пластинасының рычагындағы тесіктердің диаметрі 11,42÷11,47 мм.
Жөндеусіз тұтқадағы тесіктердің рұқсат етілген мөлшері 11,49 мм. Рычагтардың саны: 4.
Шанышқы саусақтары мен тұтқасының диаметрі 8,17÷8,20 мм.
Жөндеусіз саусақтың рұқсат етілген өлшемі 8,15 мм.
Иінтіректі тіреу шанышқысындағы және иінтіректі істікке арналған қысым тақтасының көздеріндегі тесіктердің диаметрі 8 200-8 258 мм
Жөндеусіз саңылаулардың рұқсат етілген өлшемі - 8,3 мм.
Бір иінтіректі түйіндегі ине роликтерінің саны 19.
Инелі роликтің диаметрі 1,59÷1,60 мм.
Егер рычагтың, иінтіректің шанышқысының және қысым тақтасының кронштейнінің түйреуіштері немесе тесіктері рұқсат етілген мәндерден асып кетсе, оларды ауыстыру керек.
Диск және концентратор жинағы

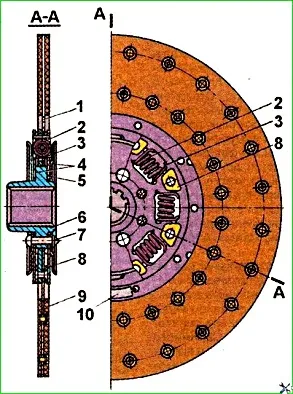

Жетектегі диск (1-сурет) 50 маркалы болаттан жасалған.
Жетектегі дискінің диаметрі 342 мм. Болат дискінің қалыңдығы 1,8 мм.
Фрикционды төсемдері бар диск жинағының қалыңдығы 9,44÷10,16 мм.
Тақтаның жұмыс бетінен тойтарма басына дейінгі қашықтық 1,20÷1,95 мм.
Егер төсемдер тойтарма басына дейін тозған болса, дискіні немесе төсемдерді ауыстыру керек.
Фрикционды төсемдердің сыртқы диаметрі 339÷340 мм, ішкі диаметрі 186-187 мм.
Фрикционды төсемдердің қалыңдығы 3,9÷4,1 мм.
Тойтармаларға арналған төсемдердегі тесіктердің диаметрі 4,0÷4,3 мм.
Тойтармалар бастарына арналған төсемдердегі тесіктердің диаметрі 9,5÷9,86 мм.
Тойтармаға арналған үйкеліс төсемінің отырғышындағы көпірдің қалыңдығы 1,25÷1,50 мм.
Жетектегі диск концентраторы 40X болаттан жасалған. Хаб сплайнының номиналды ені 5,89÷5,94 мм.
Жөндеусіз сплайн қуысының рұқсат етілген ені 6,05 мм.
Егер сплайн қуысы рұқсат етілген мәндерден асып кетсе, хабты ауыстыру керек.
Жетектегі болат дискінің жұмыс бетінің тегіс еместігі 0,3 мм-ден аспайды.
Фрикционды төсемдері бар диск жинағының тегіс еместігі 0,5 мм-ден аспайды.
Үйкеліс төсемдері бар жетекті диск жинағының жұмыс бетінің шпильді оправкаға орнату кезінде 1,0 мм-ден аспауға рұқсат етіледі.
Егер үйкеліс төсемдерінің тойтармалары босатылса немесе төсемдер рұқсат етілген мәндерден асып кетсе, үйкеліс төсемдерін ауыстыру керек.
Жетектегі дискінің рұқсат етілген теңгерімсіздігі 25 г см.
Эластикалық муфта (демпер) серіппелер
Серіппелер саны - 8.
Пружина ұзындығы: бос - 24,35÷24,65 мм; жүктеме кезінде 500÷650 Н, - 22,5 мм; бұрылыстар бір-біріне тигенше қысылғанда - 21÷22 мм.
Муфтаны босату
Муфтаны босату шанышқысының астындағы муфтаның жақтары арасындағы қашықтық 85,54÷85,77мм.
Редуктордың кіріс білігінің подшипник қақпағының журналына арналған ілінісу тесігінің диаметрі 47,60÷47,65 мм.
Жөндеусіз рұқсат етілген өлшем 47,90 мм.
Егер подшипник қақпағының мойнының астындағы муфтаның тесігі рұқсат етілген шектен асып кетсе, муфтаны ауыстыру керек.
Ілінісу мойынтіректерінің бекітілген сақинасының диаметрі 55,002÷55,032 мм.
Муфтаны босату серіппесі
Бос күйдегі серіппенің ұзындығы 33,5 мм, артық емес.
Жүктемедегі серіппенің ұзындығы 20÷30 N - 56 мм.
Серіппені 56 мм ұзындыққа созу кезіндегі рұқсат етілген (серіппені ауыстырмай) күш 15 Н, кем емес.
Ілініс босату шанышқысы
Шанышқы тірек журналдарының диаметрі 24,955÷25,000 мм.
Жөндеусіз шанышқы мойындарының рұқсат етілген өлшемі 24,92 мм.
Егер ілінісу шанышқысының тірек журналдары рұқсат етілген деңгейден асып кетсе, шанышқыны ауыстыру керек.
Шанышқы мүйіздерінің арасындағы қашықтық 86,00÷86,46 мм.
Шанышқы мүйіздері арасындағы рұқсат етілетін өлшем орнату - 88 мм.
Шанышқыны бетін қаптау арқылы жөндеу, содан кейін өңдеу ұсынылады.
Ілінісу айырының тірек журналдарының ортақ осіне қатысты сәйкес келмеуі ұштарынан 40 мм ұзындықта 0,02 мм-ден аспайды.
Егер туралау рұқсат етілгеннен жоғары болса, шанышқыны түзету керек.
Ілініс шығару шанышқысының фланеці
Шанышқыға арналған тесіктің диаметрі 25,06÷25,13 мм, жөндеусіз рұқсат етілгені 25,2 мм.
Фланецтің сыртқы диаметрі -41,95-42,00 мм, жөндеусіз рұқсат етілген - 41,90 мм.
Егер фланецтің сыртқы диаметрі рұқсат етілген шектен асып кетсе, фланецті ауыстыру керек.
Ілініс айырының тұтқасы
Итергіш істікке арналған иінтіректі втулкадағы тесік диаметрі 12,29÷12,40 мм.
Егер втулка тесігі 12,6 мм-ге дейін тозған болса, оны ауыстыру керек.
Егер шанышқыны бекітетін қысқыш болтқа арналған саңылаудағы жіп зақымдалған болса, тесікті дәнекерлеу, жаңасын бұрғылау және жіпті кесу ұсынылады.
