Алдыңғы дөңгелек төсемдерін ауыстыру
Алдыңғы дөңгелек төсемдерін екі дөңгелекке бір уақытта орнату керек. Тақталар бір өндірушіден болуы керек.
Біз көлікті жұмысқа дайындаймыз. Көлікті көтергішке орнатып, оталдыруды өшіреміз.
Алдыңғы дөңгелектерді алыңыз.
Біз көлікті жұмысты орындауға ыңғайлы биіктікке көтереміз.
Алдыңғы тежегіш бөліктерін тазалау.
Қуатты бұрауышты пайдаланып, біз төсеніштерді жайамыз, ал тежегіш гидравликалық резервуардың қақпағын бұрап алған дұрыс.
13 мм басын пайдаланып, төменгі болтты 1 бұрап алыңыз және шығарыңыз, 1-сурет, бағыттаушы істікшені бекітіп, бағыттаушы істікшені 7 15 мм кілтпен ұстаңыз.

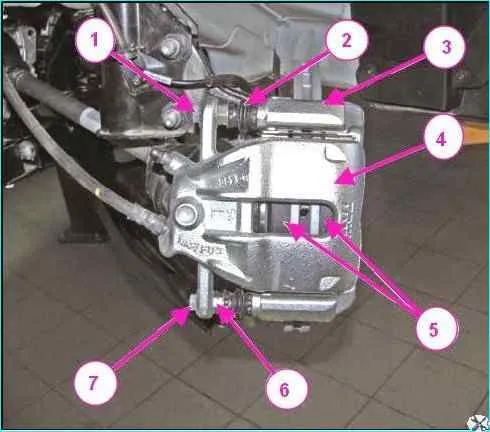

Алдыңғы тежегіш төсемдерін ауыстыру: 1, 2 - бағыттаушы түйреуіштерді бекіту болттары; 3 - бағыттаушы түйреуішке арналған қорғаныс қақпағы; 4 - алдыңғы тежегіш бағыттаушы; 5 - алдыңғы тежегіш суппорты; 6 - тежегіш төсемдер; 7 - бағыттаушы түйреуіш
Алдыңғы тежегіштің суппортын 1, 2-суретті жоғары қаратып, тежегіш төсемдерін 2 және шуды басатын тақталарды 4 алып тастаңыз.

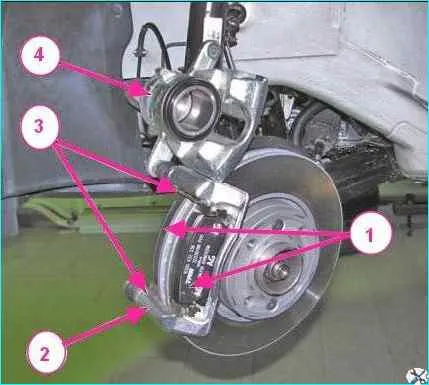

Алдыңғы тежегіш төсемдерін ауыстыру: 1 - алдыңғы тежегіш суппорты; 2 - тежегіш төсемдер; 3 - алдыңғы тежегіш бағыттаушы; 4 - шуды азайтатын тақталар
Тақталарды орнату
Тежегіш төсеніш төсемдерінің қалыңдығын тексереміз. Егер төсеніштердің қалыңдығы 1,5 мм-ден аз болса, біз төсеніштерді ауыстырамыз.
Біз жұмыс істейтін поршеньді шаң қақпағының, бағыттаушы істіктің шаң қақпақтарының күйін тексереміз және қажет болса, ауыстырамыз.
Тежегіш төсемдер мен шуды басатын тақталарды орнына орнатамыз, ал суппортты жұмыс орнына түсіреміз.
1-болттың бұрандалы бөлігін, 1-суретті тығыздағыш қалдықтарынан тазалаймыз.
Болттың 1 бұрандалы бөлігіне тығыздағышты жағып, бағыттаушы түйреуішті кілтпен ұстап, болтты түйреуіш тесігіне бұраңыз.
Бағыттауыш түйреуіш бекіту болтының қатайту моменті 26 - 31 Нм (2,6 - 3,1) кгс.м
Алдыңғы дөңгелектерді орнату.
Осыдан кейін тежегіш педальын 2-3 рет басып, тексеріп, қажет болса, тежегіш гидравликалық резервуарындағы тежегіш сұйықтығының деңгейін қалыпқа келтіріңіз.
Тежегіш сұйықтығының деңгейі резервуар корпусындағы "макс" белгісінде болуы керек.
Тежегіш сұйықтығының резервуарының қақпағын орнына қойдық.
Жұмыс істейтін тежеу жүйесінің тиімділігін тексеру.
Алдыңғы тежегіш жинағын алу және орнату
Көлікті жоғарыда сипатталғандай дайындаңыз.
Алдыңғы дөңгелекті алыңыз.
Көлікті ыңғайлы биіктікке көтеріңіз.
Тежегіш бөліктерін тазалау.
Алдыңғы тежегіш түтікті алыңыз.

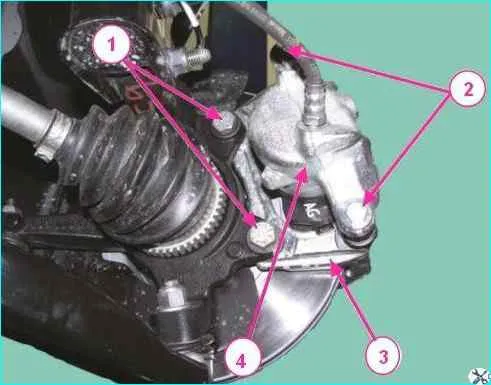

Алдыңғы тежегіш бағыттағышын алу: 1 - бағыттағышты бекіту болттары; 2 - бағыттаушы түйреуіштерді бекіту болттары; 3 - алдыңғы тежегіш бағыттаушы; 4 - қолдау
18 мм розетка арқылы екі болтты 1 бұрап алыңыз, алдыңғы тежегіштің бағыттауышын 3 руль түйініне бекітіңіз, болттарды алыңыз және алдыңғы тежегіш жинағын алыңыз.
Орнату
Алғаннан кейін бағыттағышты руль түйініне бекітетін 1-сурет, 3 болттарды ауыстыру керек.
Алдыңғы тежегіш жинағын рульдік түйінге орнатамыз және алдыңғы тежегіш бағыттағышын жаңа бекіту болттарымен бекітеміз. Болттарды тарту моменті 120 Нм (12,0 кгс.м).
Алдыңғы тежегіш түтікті орнату.
Тежегіш жүйесін және қажет болса, гидравликалық ілінісуден қан шығарамыз.
Жұмыс істейтін тежеу жүйесінің тиімділігін тексеру.
Алдыңғы тежегіш дискіні алу және тексеру
Біз көлікті жоғарыда сипатталғандай дайындау жұмыстарын жүргіземіз.
Алдыңғы дөңгелекті шешіп, алдыңғы дөңгелекті тежеу механизмін тазалаңыз.

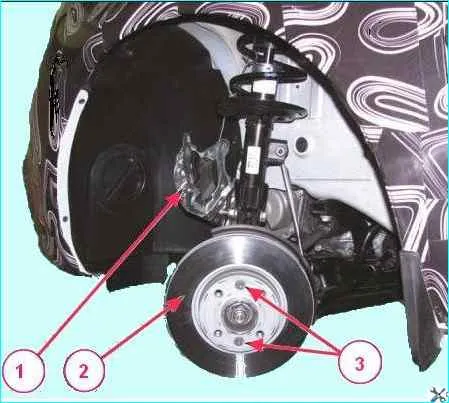

Тежегіш дискіні алу: 1 - алдыңғы тежеу механизмі; 2 - алдыңғы тежегіш дискі; 3 - тежегіш дискіні бекіту бұрандалары
18 мм розетка арқылы алдыңғы тежегіш бағыттағышын руль түйініне бекітетін болттарды бұрап алыңыз және алыңыз, алдыңғы тежегішті 1, 4-суретті жинақ ретінде алып тастаңыз және оны аспа серіппеге іліңіз.
Алдыңғы тежегіш дискінің техникалық жағдайын тексеру
Тежегіш дискіні жерге қосу мүмкін емес. Егер терең сызаттар болса, дискіге ұшырайды аумин. Дискінің қалыңдығы 19,8 мм-ден аз болса, дискіні ауыстыру керек.
Бір жағында тежеу дискісін ауыстырсаңыз, екінші жағында да тежеу дискісін өзгерту керек.
Тежегіш дискілерді ауыстырған кезде тежегіш төсемдерін ауыстыру керек.
Torx T40 битін пайдаланып, тежеу дискісін алдыңғы доңғалақ торына бекітетін екі бұранданы 3 бұрап, босатыңыз және тежегіш дискіні 2 шығарыңыз.
Тежегіш дискіні орнату
Тежегіш дискіні орнына орнатып, оны екі бұрандамен хабқа бекітеміз. Бұрандаларды бұрау моменті 12 - 16 Нм (1,2 - 1,6 кгс.м).
Алдыңғы тежегіш жинағын руль түйініне орнатып, оны жаңа бекіту болттарымен бекітіңіз. Болттарды тарту моменті 91 - 120 Нм (9,1 - 12,0) кгс.м.
Алдыңғы дөңгелекті орнату.
Тежегіш педальын 2-3 рет басып, тексеріп, қажет болса, тежегіш гидравликалық резервуарындағы тежегіш сұйықтығының деңгейін қалыпқа келтіріңіз.
Жұмыс істейтін тежеу жүйесінің тиімділігін тексеру.
Алдыңғы тежегіш дискінің қақпағын алу және орнату
Көлікті жоғарыда сипатталғандай дайындаңыз.
Алдыңғы дөңгелекті алыңыз.
Біз көлікті жұмысты орындауға ыңғайлы биіктікке көтереміз.
Алдыңғы тежегіш дискіні жоғарыда сипатталғандай шешіп алыңыз.

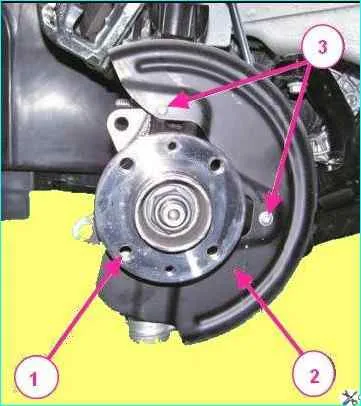

Тежегіш дискінің корпусын алу: 1, 3 - тежегіш дискінің корпусын бекіту болттары; 2 - тежегіш дискінің қақпағы
Torx T30 ауыстыру битін пайдаланып, алдыңғы тежегіш дискінің корпусын бекітіп, үш болтты 1, 5-суретте бұрап алыңыз және корпусты 2 шығарыңыз.
Алдыңғы тежегіш корпусын орнату
Алдыңғы тежегіш дискінің корпусын орнына орнатып, оны руль түйініне үш болтпен бекітеміз. Болттарды тарту моменті 7,0-9,0 Нм (0,7-0,9 кгс.м).
Алдыңғы тежегіш дискіні жоғарыда сипатталғандай орнатыңыз.
Алдыңғы дөңгелекті орнату.
Тежегіш педальын 2-3 рет басып, тексеріп, қажет болса, тежегіш гидравликалық резервуарындағы тежегіш сұйықтығының деңгейін қалыпқа келтіріңіз.
Жұмыс істейтін тежеу жүйесінің тиімділігін тексеру.
