Көлікті лифтке орнатыңыз
Кондиционері бар көліктер үшін салқындатқышты салқындату жүйесінен алып тастаңыз.
Вагондық көліктер үшін орындықтардың артқы қатарын алға қарай еңкейтіңіз.
Еден жабынын шешіп, көтеріңіз.
Электрлік жанармай сорғысының люк қақпағын алыңыз.

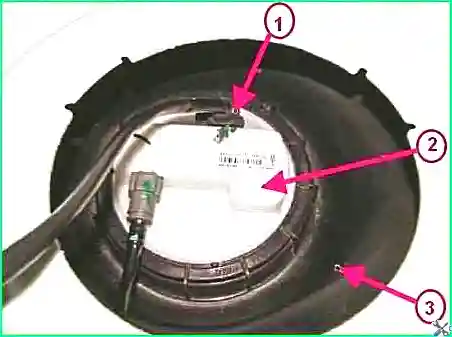

Артқы сымдар блогын электр отын сорғысының модулінен ажырату: 1 - электр отын сорғы модуліне артқы сым сымдарының блогы; 2 - отын сорғысының электрлік модулі; 3 - жанармай багы
Электрлік жанармай сорғы модулінің сым сымдарының 1-блогын ажыратыңыз.
Қозғалтқышты іске қосыңыз және жанармай қысымын жеңілдету үшін оны толығымен тоқтағанша бос режимде қалдырыңыз.
Жерге қосу терминалын батареядан ажыратыңыз.
Сымдар блогын жанармай сорғы модуліне жалғаңыз.
Электрлік отын сорғысының люк қақпағын орнатыңыз. Еден жабынын орнатыңыз және бекітіңіз.
Артқы қатарды (5 орындық жабдық үшін) немесе ортаңғы қатарды (7 орындық жабдық үшін) орындықтар қатарын төмендетіңіз.
K7M қозғалтқышы бар автомобильдегі ауа сүзгісінің корпусы мен батареясын алу: 1 - ауа соратын құбыр: 2 - аккумулятор: 3 - ауа сүзгісінің корпусы
Ауа сүзгісінің корпусын 3 алыңыз (сүзгіні алу туралы мақаланы қараңыз)
- - батареяны шығарып алыңыз
- - батарея науасын алыңыз
ECM-ді алып тастау және қозғалтқыш сымдарын ажырату: 1 - ECM; 2 - монтаждау блогы; 3 - қозғалтқыш сымдары
Контроллерді алып тастаңыз 1. Батареяның астындағы сөредегі бекіткіштен қозғалтқыштың 3 сымының бауын алыңыз.
- - қозғалтқышқа сақтандырғыштары мен релелері бар электр сымдарын төсеу;
- - алдыңғы дөңгелектерді алыңыз;
- - түйін гайкаларын бұрап алыңыз;
- - қозғалтқыштың картер қорғанысын алып тастаңыз;
- - ішкі төсемдер мен бүйірлік балшықтарды алып тастаңыз;
Беріліс қорабынан майды төгу және электр желдеткішінен өткізгіш сымдарды ажырату: 1 - беріліс қорабының су төгетін тығыны; 2 - беріліс қорабы; 3 - қозғалтқыштың салқындату жүйесінің электр желдеткішіне арналған сымдар; 4 - қозғалтқышты салқындату жүйесінің электр желдеткіші
8 мм шаршы кілтті пайдаланып, беріліс қорабы корпусындағы 2 су төгетін тығынды 1 бұрап, майды төгіп тастаңыз.
- - салқындатқышты төгу;
- - қозғалтқыштың салқындату жүйесінің электр желдеткішінен 4 3 сым сымдарының блогын (екі блок - ауа баптау жүйесі бар автомобильдер үшін) ажыратыңыз.
Рульдік рульдік жүйенің қысым таратқышының электр сымдары блогын ажырату: 1 - қысым датчигіне жалғау блогы; 2 - қысым датчигі: 3 - рульдік рульдік сорғы
Рульдік басқару жүйесі бар көліктер үшін электрлік руль жүйесіндегі қысым сенсорынан 2 сым сымдарының 1 блогын қосымша ажыратыңыз.

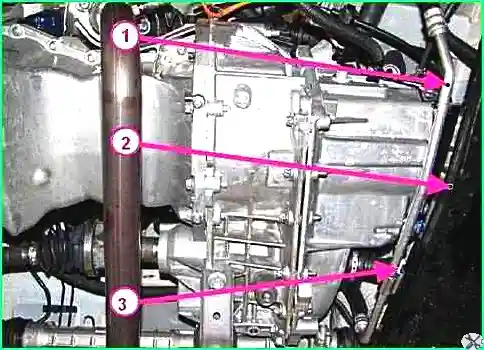

Рульдік басқару құбырын алдыңғы суспензия қосалқы жақтауынан ажырату: 1 - рульдік күшейткіш құбыр; 2 - алдыңғы аспалы қосалқы жақтау; 3 - рульдік басқару құбырын бекітетін болт
10 мм розетка арқылы 2-ші қосалқы раманың, алдыңғы аспаның жоғарғы жағындағы қуат рульдік құбырларды бекітетін болттар мен гайкаларды бұрап алыңыз.

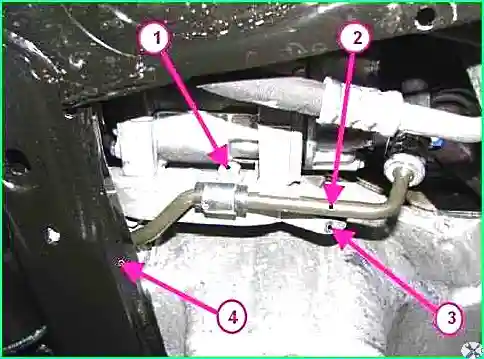

Рульдік күшейткіш құбырды қондырмаларды бекіту кронштейнінен ажырату Тауар (Қ7М қозғалтқышы бар автомобиль үшін): 1 - рульдік басқару құбырын бекітуге арналған болт; 2 - рульдік басқару құбыры; 3 - монтаждалған қондырғыларды орнатуға арналған кронштейн; 4 - алдыңғы аспалы қосалқы жақтау
10 мм розетка арқылы құбырларды 3-кронштейнге бекітетін болттар мен гайкаларды бұрап, бекітілген блоктарды бекітіңіз

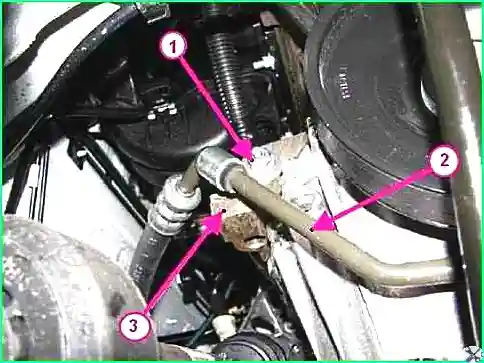

Рульдік басқару құбырын цилиндрлер блогынан ажырату: 1 - рульдің күшейткіш құбырын бекітетін гайка: 2 - рульдің күшейткіш құбыры; 3 - цилиндрлер блогы
3-цилиндр блогындағы құбырлардың бекіткіштерін бұрап алу үшін 13-розеткасын пайдаланыңыз.

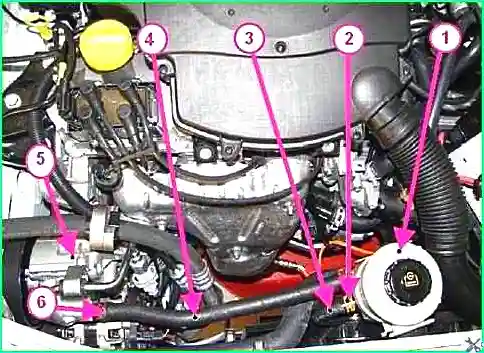

Рульдік рульдік сорғыдан құбырды ажырату: 1 - рульдік рульдік резервуар; 2 - қысқыш; 3 - шланг; 4 - шланг; 5 - рульдік рульдік сорғы; 6 - қысқыш
1-резервуардың, рульдік рульдік сорғының қақпағын бұрап, жүйеден жұмыс сұйықтығын сорып алыңыз.
Қысқышты 6 босатыңыз, шлангты 4 рульдік рульдік сорғыдан 5 ажыратыңыз және құбыр мен сорғының тесіктеріне тығындарды орнатыңыз.
2-қысқышты босатыңыз, шлангты 2-ші рульдік рульдік сорғы резервуарынан ажыратыңыз және шланг пен резервуардың тесіктеріне тығындарды орнатыңыз.
Рульдік руль сорғысының резервуарын шланг жинағымен 4 алып тастаңыз.
Шлангты 3. қозғалтқыштың салқындату жүйесінің электр желдеткішінің корпусындағы ұстағыштан алыңыз.
10 және 17 пернелерді пайдаланып, болтты 1, кронштейн бекіткішін 2 бұрап алыңыз, фитингтің гайкасын 3 бұрап алыңыз, рульдік күшейткіш сорғыдан 5 жоғары қысымды құбырды 4 ажыратыңыз және құбыр мен электр рульдік сорғының тесіктеріне тығындарды орнатыңыз.

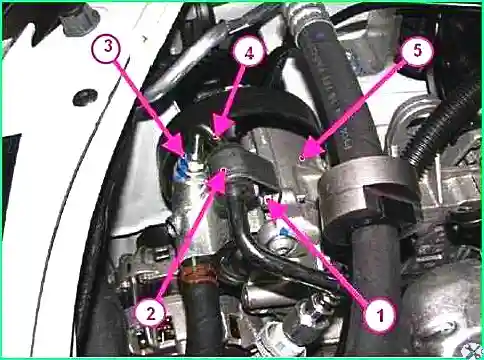

Жоғары қысымды құбырды рульдік рульдік сорғыдан ажырату (K7M қозғалтқышы бар автомобиль үшін): 1 - болт; 2 - бекіту кронштейні; 3 - фитингтік гайка; 4 - руль күшейткішінің жоғары қысымды құбыры; 5 - рульдік рульдік сорғы
Кондиционері бар көліктер үшін электр сымдарының 1 қосқышын салқындатқыш қысым датчигінен 2 ажыратыңыз.
Хладагент қысымы датчигінен жіптер блогын ажырату, 1 - салқындатқыш қысым датчигінің сым сымдарының блогы; 2 - салқындатқыш қысымының сенсоры; 3 - ауаны баптау жүйесінің құбыры
10 мм кілтті пайдаланып, құбырды кондиционер компрессорына бекітетін болтты бұрап, құбырды компрессордан ажыратып, тығындарды орнатыңыз.
Үдеткіш жетек кабелін ажырату: 1 - үдеткіш жетек кабелінің шар ұшы; 2 - қысқыш; 3 - кронштейн; 4 - үдеткіш жетек кабелі
Дроссель құбырынан үдеткіш жетек кабелінің 1 шарикті қосқышын ажыратыңыз. 1-құлыпты басып, 3-кронштейннен үдеткіш кабелін 4 алып тастаңыз.
Отын құбырын отын рельсінен ажырату: 1 - отын құбыры; 2 - жанармай рельсі
Сымдар қосқышын канистрді тазарту электромагниттік клапанынан ажыратыңыз.
Тежегіш күшейткіш вакуумдық шлангты сору коллекторынан, картер желдеткіш түтігін сорғыш коллектордан және отын құбырын 1 жанармай рельсінен 2 ажыратыңыз.
Фургондар үшін алдымен жанармай құбыры жанармай рельсіне қосылатын жерді шүберекпен жауып, жанармай құбыры ажыратылған кезде жанармайдың ағып кетуіне жол бермеңіз, өйткені жанармай құбырындағы қысым сақталады.
Салқындату жүйесінің түтіктерін ажырату: 1 - қысқыш; 2 - салқындату жүйесінің шлангісі; 3 - термостат
Қысқыштарды 1 босатыңыз және қозғалтқыштың салқындату жүйесінің 2 түтіктерін ажыратыңыз
Салқындату жүйесінің түтіктерін ажырату: 1 - салқындату жүйесінің шлангі: 2 - ұстағыш
Шлангілерді 1, салқындату жүйелерін ұстағыштардан 2 алып тастаңыз
Жерге қосу сымдарын беріліс қорабынан ажырату: 1 - бекіту болты; 2 - жерге қосу сымы; 3 - беріліс қорабы
Ұзартқышы бар 13 мм розетканы пайдаланып, болттарды 1, бекіткіштерді бұрап, жерге қосу сымдарын 2 беріліс қорабынан ажыратыңыз
Алдыңғы аспа элементтерін ажырату: 1 - алдыңғы тежегіш; 2 - шарикті қосқышты бекітетін гайка; 3 - сыртқы штанганың ұшы; 4 - амортизатордың тіреуішін бекіту болтының гайкасы; 5 - амортизатордың тірегі; 6 - рульдік түйін; 7 - амортизаторды бекітетін болт
Алдыңғы тежегіштерді 1 алыңыз.
16 мм розетканы пайдаланып, гайкаларды 2 бұрап алыңыз (17-сурет) сыртқы шыбықтың ұштарының шарикті қосылыстарының түйреуіштерін бекітіңіз 3 және істіктерді руль иінінен 6 басып шығарыңыз.
18 мм кілт пен 18 мм розетканы пайдаланып, амортизаторлардың тіректерін 5 руль түйіндеріне бекітетін болттардың гайкаларын 4 бұрап алыңыз. Болттарды 7 шешіп, амортизатордың тіректерін руль түйіндерінен ажыратыңыз.
Алдыңғы доңғалақ жетектерін алып тастаңыз.

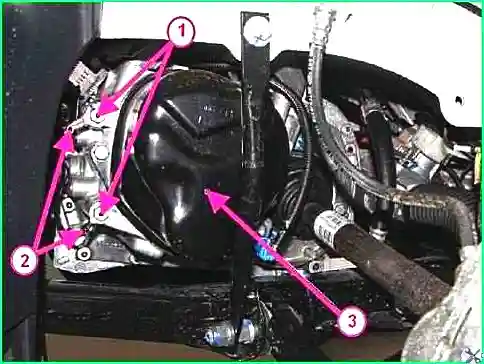

Алдыңғы аспа элементтерін ажырату: 1 - алдыңғы аспа қосалқы рамасының ұзартқышының жоғарғы бекіткішінің болты; 2 - алдыңғы суспензия қосалқы жақтауын созу; 3 - алдыңғы аспалы қосалқы жақтау
13 мм розетканы пайдаланып, алдыңғы аспа қосалқы жақтауының жақшаларын 2 корпусқа жоғарғы бекітуге арналған болттарды 1 (Cурет 18) бұрап алыңыз және шешіңіз.
18 мм розетка арқылы рульдік механизмді алдыңғы аспа қосалқы рамасына бекітетін екі болтты бұрап алыңыз.
Рульдік механизмді корпусқа бекітіңіз.
Ілінісу кабелін беріліс қорабынан ажырату: 1 - ілінісу кабелі; 2 - іліністі босату шанышқысы; 3 - ілінісу кабелінің қабықшасының тығыны
Егер JH3 беріліс қорабы орнатылған болса, ілініс кабелін 1 іліністі босату шанышқысынан 2 ажыратыңыз.
Ілінісу кабелін ілінісу кабелінің қабықшасының тығынынан ажыратыңыз.
Трансмиссияны басқарудың жетек штангасын ажырату: 1 - беріліс тетігінің қорғаныс қақпағы; 2 - беріліс қорабын басқару штангасын бекітетін болт; 3 - беріліс қорабын басқару жетек штангасы
Жол беріліс қорабындағы беріліс рычагының қорғаныс қақпағын 1 шешіңіз.
10 мм розетка арқылы беріліс қорабын басқару штангасын бекітетін болтты 2 бұрап алыңыз.
Жылдамдық қорапты басқару жетегінің 3 штангасын ілмек арқылы корпусқа бекітіңіз.
Тісті таңдау және ауыстыру кабельдерін беріліс қорабынан ажырату: 1 - кабель топсасы; 2 - беріліс тетігі; 3 - кабель қабықшасының тоқтауы
Егер JR5 беріліс қорабы орнатылған болса, редуктор таңдауының 1 топсаларын ажырату және кабельдерді беріліс қорабы рычагтарынан 2 ауыстыру үшін жалпақ бұрағышты пайдаланыңыз.
Таңдау және беріліс беру кабельдерінің 3 қаптамасының тығындарын екі жағындағы қысқыштарды басу арқылы ажыратыңыз.
Тежегіш сұйықтықты төгіңіз 22.
Қысқышты 4 басу арқылы ілінісу гидравликалық жетегінің 1-құбырын 2 қосалқы цилиндрден ажыратыңыз. (Қысқышты тартпаңыз; қате әрекет болған жағдайда құбырды ауыстыру қажет). құбырдан және құбырдағы және жұмыс цилиндріндегі саңылауларды тығындаңыз.
Жұмыс цилиндрінен гидравликалық муфта құбырын ажырату: 1 - гидравликалық муфта құбыры; 2 - гидравликалық муфтаның жұмыс цилиндрі; 3 - беріліс қорабы; 4 - қысқыш
Артқы қозғалтқыш бекіткішін алыңыз, мақала - "K4M қозғалтқыш тіректерін қалай ауыстыруға болады"
Газды шығару жүйесін ажыратыңыз, мақаланы қараңыз - «K7M шығару коллекторының тығыздағышын қалай ауыстыруға болады»
Шығарылатын түтікті көліктің артына қарай жылжытып, ілмектердің көмегімен корпусқа іліңіз.
Алдыңғы аспаның қосалқы жақтауын алыңыз
Қозғалтқыш бөлігінің дренаждық ойықтарына траверсті орнатыңыз және оны екі ілмекпен қозғалтқыштың уақыт жағындағы және маховик жағындағы көтергіш көздерге іліңіз.
Оң қозғалтқыш бекіткішін алыңыз

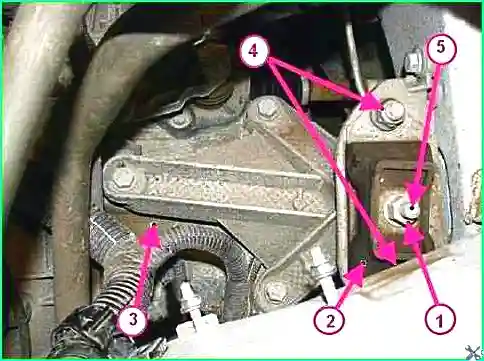

Қозғалтқыштың сол жақ тірегінен беріліс қорабын ажырату: 1 - беріліс қорабын бекіту шпилькасының гайкасы; 2 - қозғалтқышты орнатудың сол жақ жастығы; 3 - беріліс қорабы; 4 - қозғалтқыштың сол жақ бекіткішін бекітетін гайка; 5 - беріліс қорабын бекітетін шпилька
16 мм розетка арқылы беріліс қорабын қозғалтқыштың сол жақ тірегінің 2 төсеміне бекітетін шпилькалардың 1-гайкасын (23-сурет) бұрап алыңыз.
Қозғалтқыш пен беріліс қорабын сол жақ қозғалтқыш бекіткішінен бөлу үшін төмендетіңіз.
Жұмсақ металл дрейфті пайдаланып, беріліс қорабы бекіткішінің 5 пернесін сол жақ аспа тіреу жастықшасынан шығарып алыңыз және қозғалтқыш пен редуктор жинағын тірек жастықшасынан бөліңіз.
18 мм розетка арқылы екі гайканы 4 бұрап, қозғалтқыштың сол жақ жастықшасын алыңыз.
Көлік арбасын беріліс қорабы бар қозғалтқыштың астына орнатыңыз.
Автокөлікті арбаның деңгейіне дейін түсіріңіз, амортизаторларды орнатыңыз және қозғалтқыш пен редукторды арбаға түсіріңіз.
Қозғалтқыш кері ретпен орнатылған. Ол келесі мақалада толығырақ қарастырылады.
