Автокөлік AKG12-60 + 55-1, 55/60 Вт (қысқа / негізгі сәуле) галогенді қос талшықты шамы бар екі тік бұрышты фаралармен және қуаты 4 Вт болатын A12 бүйірлік шамымен жабдықталған.
Кейбір көліктерде автомобильдің жүктемесіне байланысты сәулелердің бағытын реттеуге мүмкіндік беретін электр фараларын түзеткіш орнатылған.
Электрлік түзеткішті басқару тұтқасы құралдар тақтасының сол жағында орналасқан.
Бүйірлік шамдар, аспап жарығы және фаралар аспаптың жарықтығын реттеуге арналған резисторы бар орталық жарық қосқышы арқылы қосылады.
Фаралар рульдің сол жақ бағанының қосқышы арқылы реле қорабында орнатылған PC711 релесі арқылы төменнен жоғарыға ауыстырылады.
Фара шамын ауыстыру
- 1. Батареяның «теріс» терминалынан сымды ажыратыңыз.

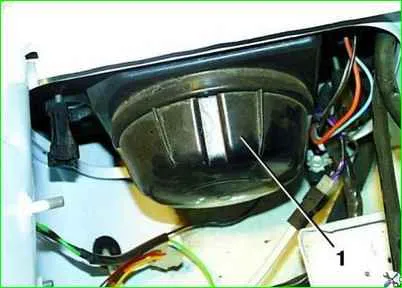

- 2. Екі жағына бұрылып, фаралар корпусының 1 қақпағын алыңыз.

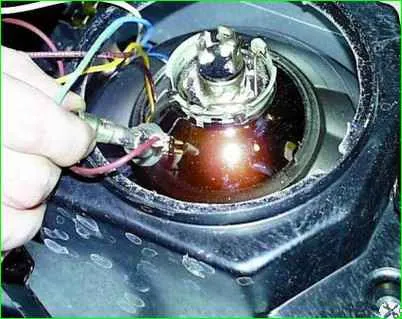

- 3. Шам розеткасынан сымдармен блокты ажыратыңыз.

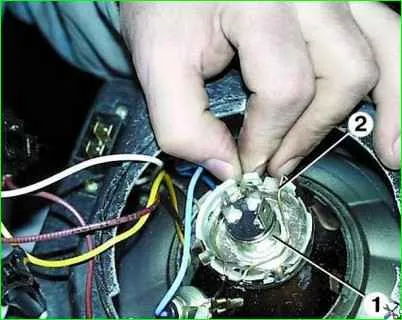

- 4. Серіппелі қысқышты басыңыз
- 2. 1 розеткасын шамы бар шығарып алыңыз.
- 5. Шамды ауыстырыңыз, картриджді орнына салыңыз және оны серіппелі қыстырғышпен бекітіңіз.
Галоген шамын орнатқан кезде оның қызмет ету мерзімін ұзарту үшін шамды саусақтарыңызбен ұстамаңыз, шамды тек таза қолғаппен немесе таза шүберекпен ұстаңыз.
- 6. Блокты сымдармен картриджге жалғап, фаралар корпусының қақпағын орнатыңыз.
Тазалық шамын ауыстыру
- 1. Батареяның «теріс» терминалынан сымды ажыратыңыз.
- 2. Екі жағына бұрылып, фаралар корпусының қақпағын алыңыз.

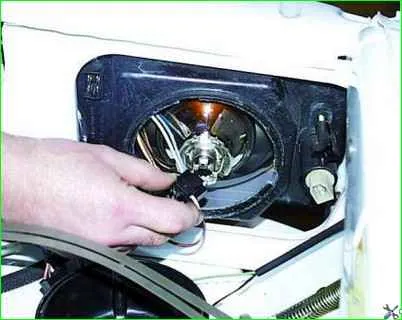

- 3. Картриджді 90° бұру арқылы шығарыңыз. Шамды ауыстырыңыз, розетканы орнына салып, 90° бұраңыз. Фара корпусының қақпағын орнатыңыз.
Фараны алу
1. Батареяның «теріс» терминалынан сымды ажыратыңыз.

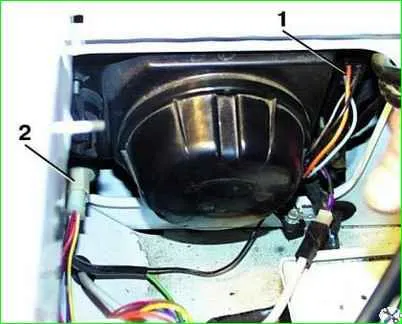

2. Сымдары бар блоктарды фар корпусындағы 1 қосқыштан және 2 түзеткіштен ажыратыңыз.

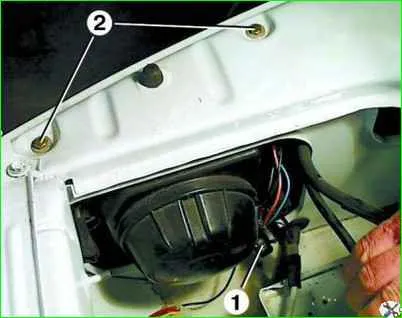

3. Фара кронштейнін корпусқа бекітетін болтты 1 бұрап алыңыз, фараның жоғарғы бекіткішінің екі болттарын 2 бұрап алыңыз және фараны алыңыз
Орнату
Фараны алудың кері ретімен орнатыңыз. Орнатқаннан кейін фараларды реттеу керек
Жарықты реттеу

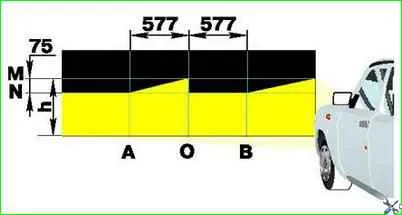

Фараны реттеуге арналған экран орналасуы.
1. Суретте көрсетілгендей экранды белгілеңіз. Бұл ретте экранда M фара орталықтарының сызығын еден деңгейінен жоғары фар орталықтарының биіктігіне тең h қашықтықта салу керек.
H арақашықтықты жүргізуші орнында 75 кг қосымша салмақпен жабдықталған көлікпен өлшеу керек.
- 2. Тексеріңіз және қажет болса, шинаның қысымын реттеңіз.
- 3. Автокөлікті экранға перпендикуляр көлденең платформаға 5 м қашықтықта орналастырыңыз.Бұл жағдайда вагонның бойлық симметрия жазықтығы экрандағы 0 сызығының бойымен өтуі керек.
- 4. Аспаптар кластерінде орналасқан фаралар ауқымын реттеу тұтқасын «0» күйіне қойыңыз.
- 5. Төмен сәулені қосыңыз.
- 6. Жарық нүктесінің бағытын әрбір фара үшін бөлек реттеу ұсынылады. Реттеу кезінде екінші фараны мөлдір емес материалмен жабыңыз.

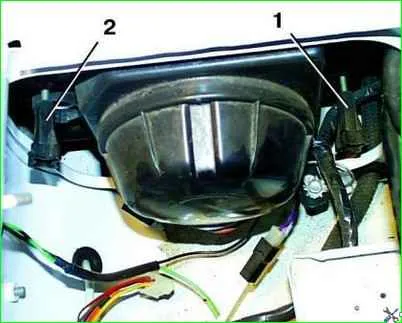

- 7. 1 (көлденең жазықтықта) және 2 (тік жазықтықта) бұрандаларды экрандағы әрбір фара үшін жарық нүктесінің орнын реттеу үшін жарық сәулесін қолмен реттеу үшін пайдаланыңыз, егер жарықтың орналасуы экрандағы дақтар суретке сәйкес келмейді.
- 8. Жарық дақтарының сол жақ бөліктерінің жоғарғы шекаралары N сызығымен сәйкес келсе, ал А және В тік сызықтары өткен кезде фаралар реттелген болып саналады.жарық дақтарының көлденең және көлбеу учаскелерінің қиылысуының C1 және C2 нүктелері.

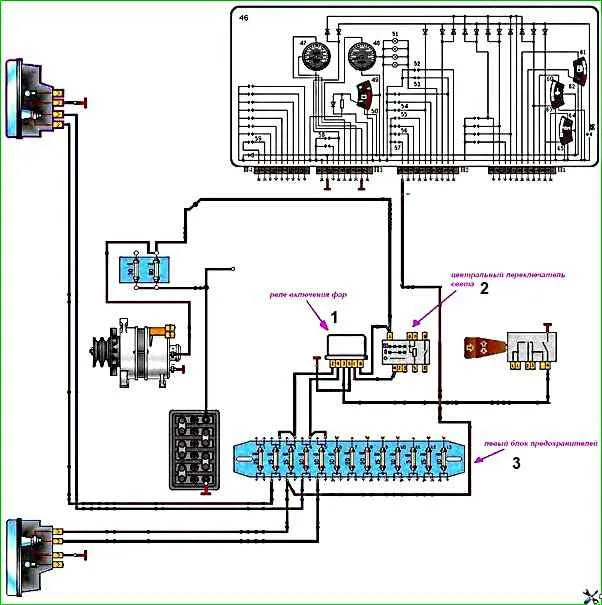

Жақын және ұзақ сәуленің электрлік диаграммасы
