Тежегіш педальдың толық жүрісі кемінде 150 мм болуы керек

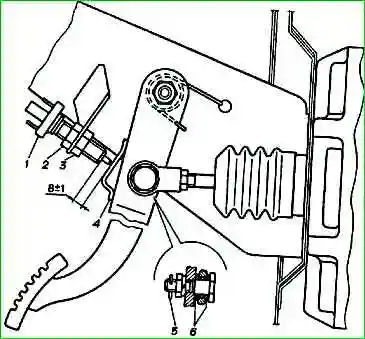

Тежегіш сигналының ауыстырып-қосқышының 1 орны (1-сурет) ауыстырып-қосқыштың бұрандалы бөлігінің шеткі беті мен педальдың тарту алаңы 4 арасындағы саңылау (8 ± 1) мм орнату арқылы гайкалар 2 және гайкалар арқылы реттеледі. 3.

Педаль тормоза ГАЗ-2705

Жұмыс істейтін тежегіш жүйесі және бос қозғалтқышы бар тежегіш педальының еркін ойнауы 3-5 мм болуы керек (педальды қолмен басу арқылы тексеріледі).

Тежегіш педалы еркін, кептеліссіз, осьті қосып, бастапқы орнына оралуы керек.

Қатты қозғалған кезде пластикалық төлкелерді 6 графит майымен майлау ұсынылады.

Педаль жинағын алу

Руль бағанының қақпақтарын алыңыз.

Тежегіш шамының қосқышынан сымдарды ажыратыңыз.

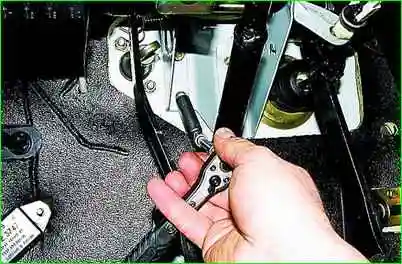

Біз вакуумдық күшейткіштің штангаларын және ілінісу негізгі цилиндрін педальдардан ажыратамыз.

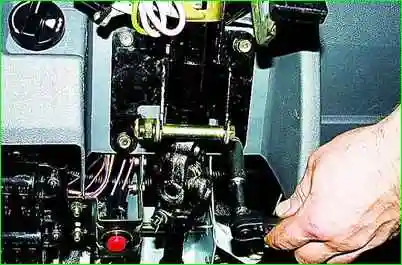

Біз вакуумдық күшейткішті тазалағыш кронштейнге байлап, күшейткішті бекітетін төрт гайканы бұрап алу үшін «13» басын қолданамыз. Біз оны қозғалтқыш бөлігіне итереміз, осылайша бекіту шпилькалары қозғалтқыш бөлігінің бөліміндегі тесіктерден шығады.

 Педаль тормоза ГАЗ-2705Педаль тормоза ГАЗ-2705

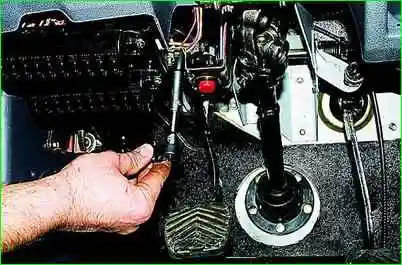

«12» басын пайдаланып, педаль жинағын қозғалтқыш бөлігінің бөлігіне бекітетін екі болтты бұрап алыңыз.

Сымдарды батарея қосқышынан ажыратыңыз.

«10» басын пайдаланып, дабыл қосқышын бекітетін екі гайканы бұрап алыңыз.

 Педаль тормоза ГАЗ-2705Педаль тормоза ГАЗ-2705

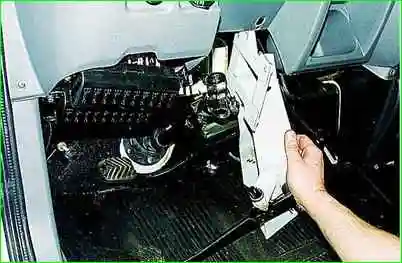

«12» басын пайдаланып, төрт руль бағанасын бекітетін болттарды бұрап алыңыз және руль бағанасын орындыққа абайлап түсіріңіз (қосқыш сымдарды зақымдамау үшін).

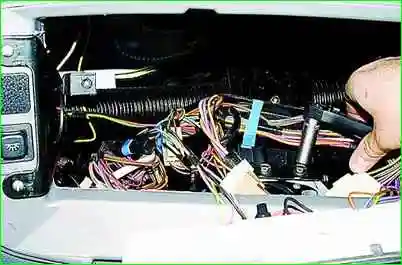

Біз аспаптар кластерін одан сымдарды ажыратпай алып тастаймыз (Аспаптар кластерін алу бөлімін қараңыз) және «12» басы бар алынған саңылау арқылы педаль жинағының жоғарғы бекіткішінің екі болттарын бұрап алыңыз.

 Педаль тормоза ГАЗ-2705

Педаль жинағын алыңыз (түсінікті болу үшін руль бағанасы алынып тасталады).

Педаль жинағын кері ретпен орнатамыз, педаль осьтерін маймен майлаймыз.
