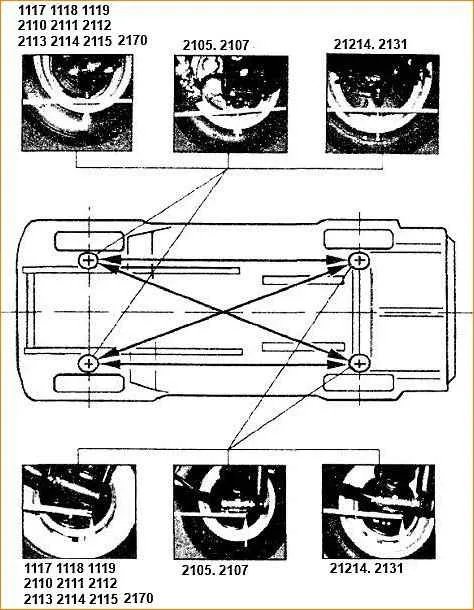

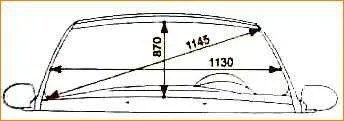

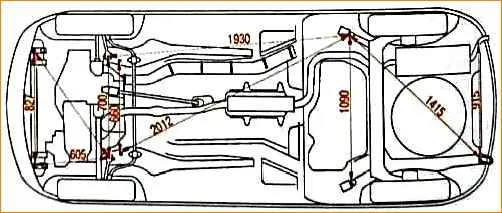

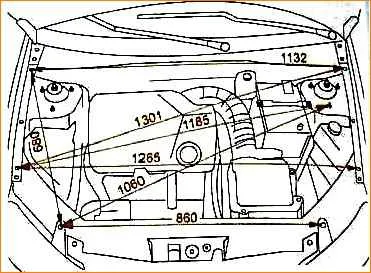

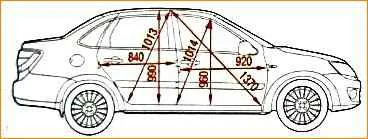

Abmessungen von Öffnungen und Gegenstücken von VAZ-Wagen für einen Klempner

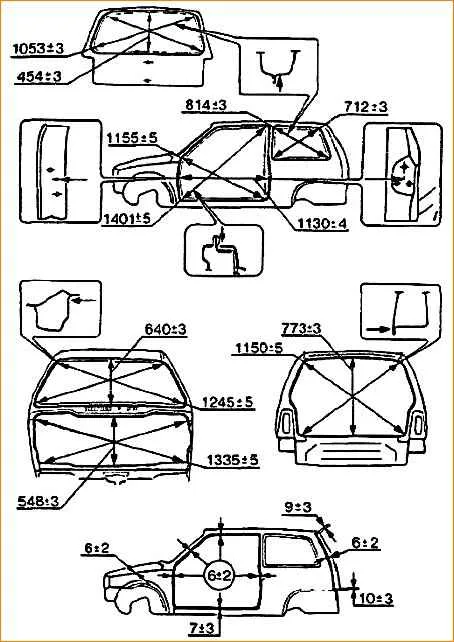

Abmessungen der Öffnungen und Abstände der zusammenpassenden Körperteile 1111

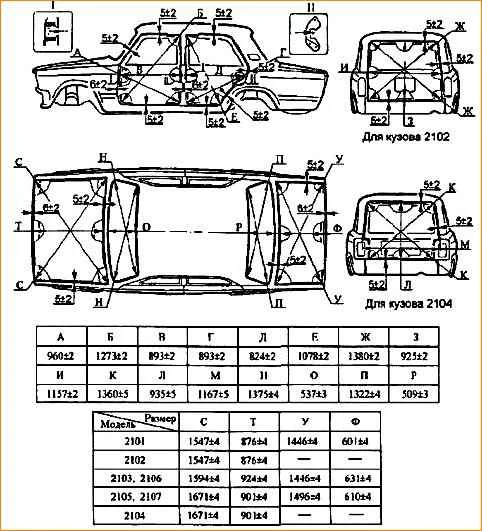

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2101-2107

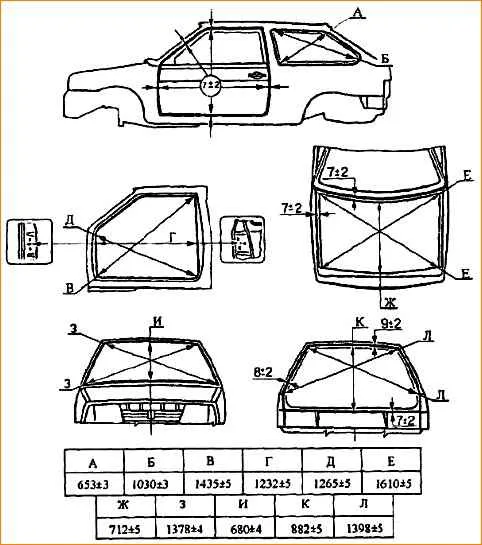

Abmessungen der Öffnungen und passenden Karosserieteile VAZ-2108,2113

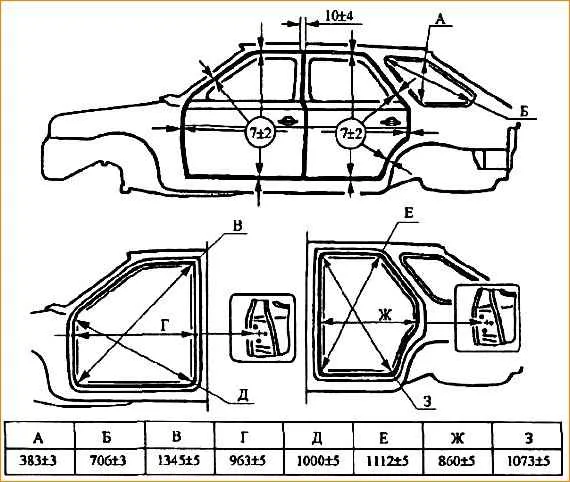

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2108

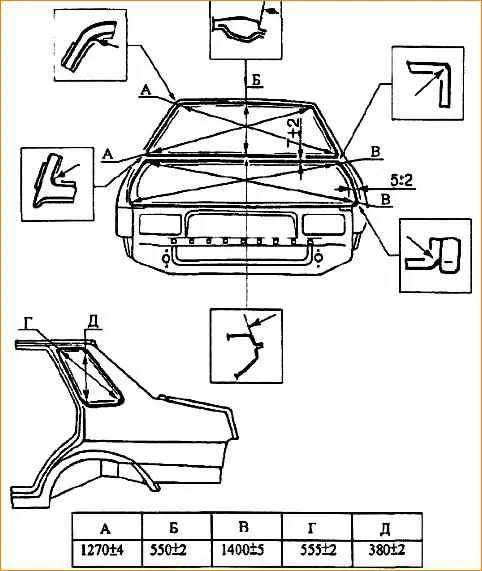

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2109

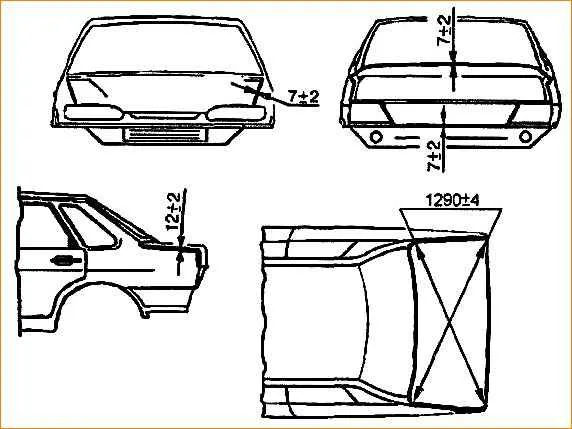

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2115

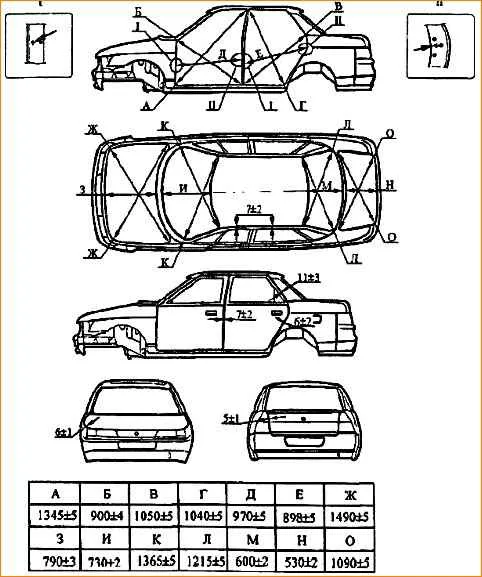

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2110

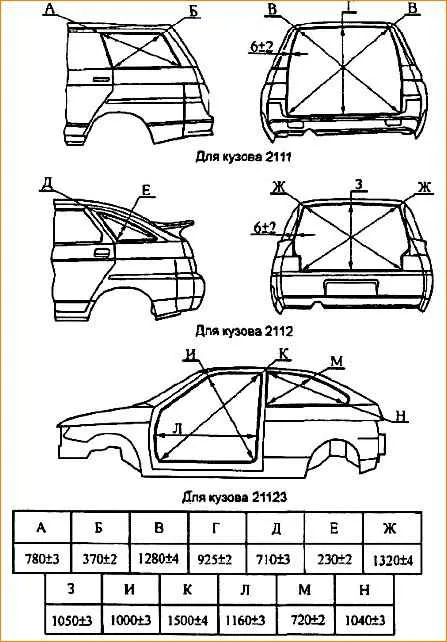

Abmessungen der Öffnungen und passenden Karosserieteile VAZ-2111, -2112, -21123

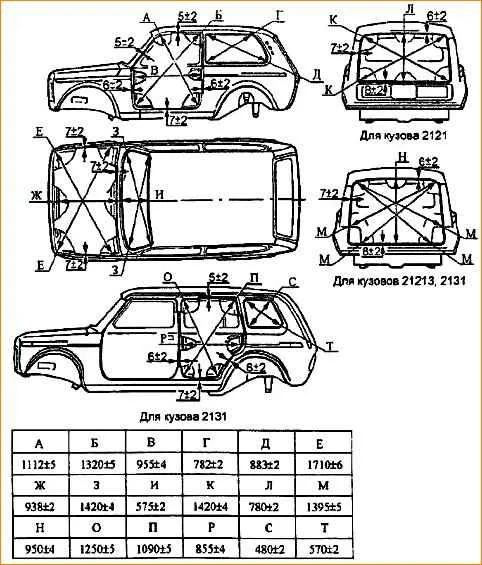

Abmessungen der Öffnungen und passenden Karosserieteile VAZ-2121, -21213, -2131

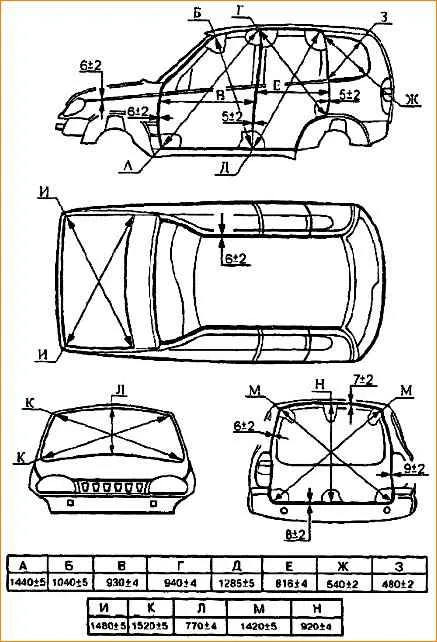

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2123

Befestigungspunkte für den Motor und die Aufhängungen an der Karosserie des VAZ-2120: 1, 3 – Befestigungen des unteren Querträgers der Vorderradaufhängung; 2 - technologische Löcher des Holms; 4 - Montage des Stabilisators; 5 - Montage der Hinterradaufhängung des Aggregats; 6 - Befestigung des Verteilergetriebes; 7, 8 - Befestigung der Längsstangen der Hinterradaufhängung; 9 – Befestigungspunkt für die Querstange der Hinterradaufhängung

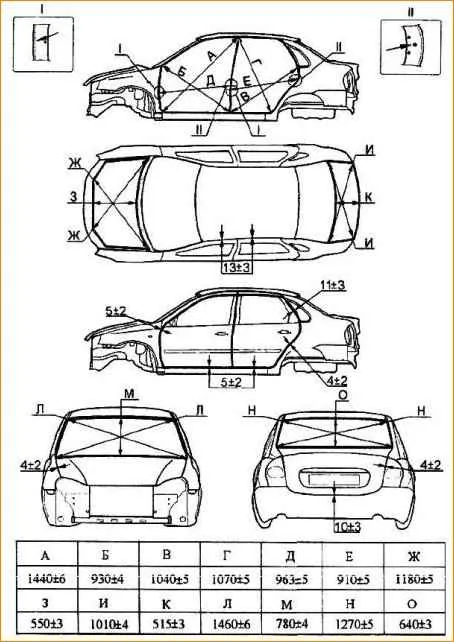

Abmessungen der Öffnungen und passenden Teile des VAZ-1118-Gehäuses

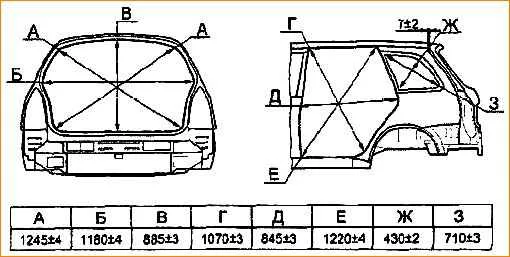

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-1117. (Für nicht spezifizierte Öffnungsmaße und Abstände der passenden Teile siehe Gehäuse 1118)

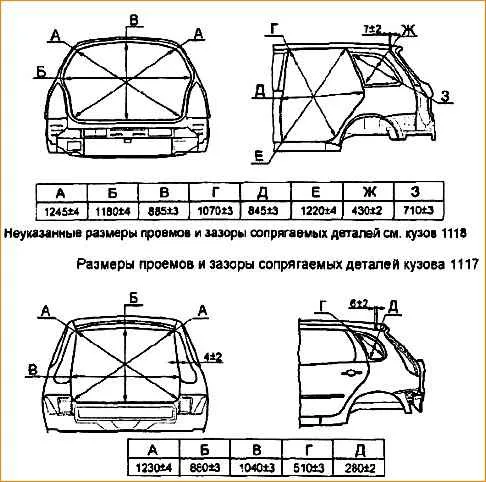

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-1119

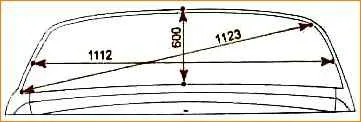

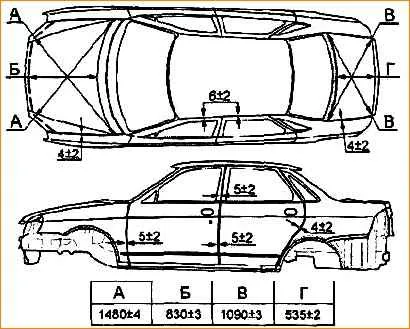

Abmessungen der Öffnungen und passenden Teile der Karosserie des VAZ-2170

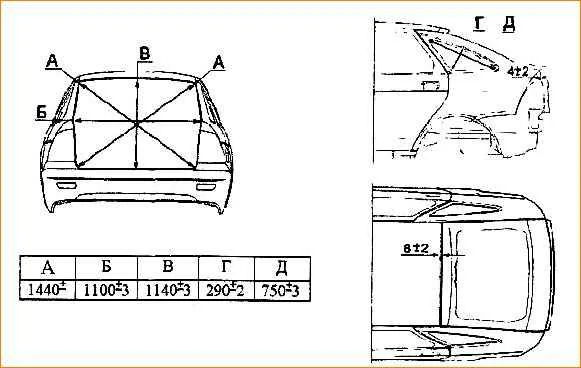

Abmessungen der Öffnungen und passenden Teile des VAZ-2172-Gehäuses (unspezifizierte Abmessungen und Abstände finden Sie im Gehäuse 2170)

Abmessungen der Öffnungen und passenden Teile des VAZ-2170-Gehäuses (für nicht spezifizierte Abmessungen der Öffnungen und Abstände der passenden Teile siehe Karosserie 2110)

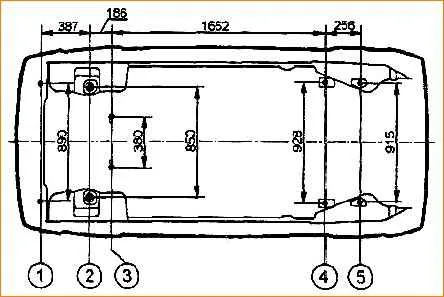

Befestigungspunkte für den Motor und die Aufhängungen an der VAZ-1111-Karosserie: 1 - Achse der Befestigungsmutter des vorderen Hilfsrahmens; 2 - Mitte des Lochs in der oberen Stoßdämpferhalterung des vorderen Federbeins; 3 - Achse der Befestigungsmutter des hinteren Hilfsrahmens; 4 - Befestigungspunkte für hintere Aufhängungsarme; 5 – Mitte des Lochs in der oberen Stoßdämpferhalterung der Hinterradaufhängung

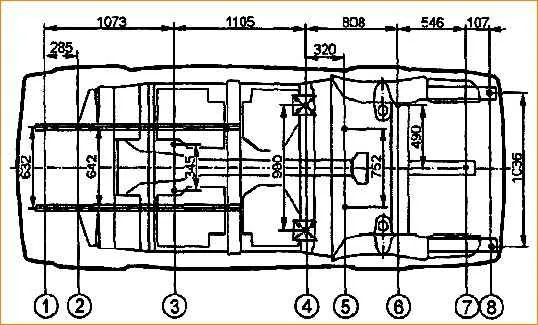

Befestigungspunkte für den Motor und die Aufhängungen an der Karosserie des VAZ-2101,2107: 1 - Achse der Befestigungsschraube des vorderen Stabilisators; 2 - Achse der vorderen Schraube, mit der der Querträger der Vorderradaufhängung befestigt ist; 3 - Befestigungspunkte für die Hinterradaufhängung des Fahrzeugs; 4 - Befestigung der unteren Längsstangen der Hinterradaufhängung; 5 - Befestigung der oberen Längsstangen der Hinterradaufhängung; 6 - Befestigung der Querstange der Hinterradaufhängung; 7 - technologisches Loch des zentralen Verstärkers des hinteren Bodens; 8 - technologisches Loch mit einem Durchmesser von 20 mm für die hinteren Längsträger (für VAZ-2104)

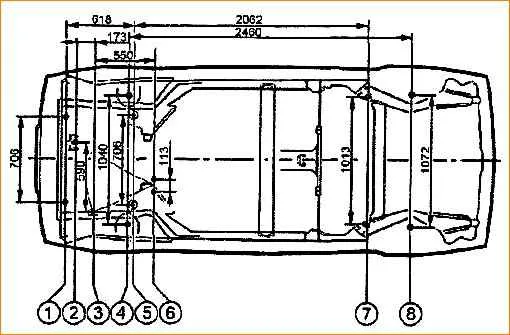

Befestigungspunkte für den Motor und die Aufhängungen an der Karosserie des VAZ-2108, -2109, -21099, -2113, -2114, -2115: 1 - vordere Bolzenachse zur Montage der Vorderradaufhängung; 2 - vordere Stütze des Aggregats; 3 - linke Stütze des Aggregats; 4 - Mitte des oberen Scharniers des Racks; 5 - Mitte des Scharniers des vorderen Querlenkers; 6 - hintere Halterung des Aggregats; 7 - Achse der hinteren Schraube, mit der der hintere Aufhängungsarm befestigt ist; 8 – Mitte der oberen Halterung des Hinterradaufhängungsstoßdämpfers

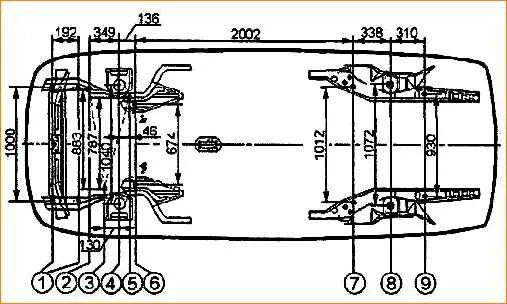

Befestigungspunkte für Motor und Aufhängungen an der Karosserie des VAZ-2110, -2111, -2112, -2170: 1 - Befestigungspunkte für den Querträger der Vorderradaufhängung; 2 - Befestigungspunkt für die rechte Halterung des Aggregats; 3 - Befestigungspunkt der linken Stütze des Aggregats; 4 - Achse der oberen Befestigung der vorderen Federbeine; 5 - Achse der oberen Stange der Vorderradaufhängung des Aggregats; 6 - Achse der Basislöcher mit einem Durchmesser von 20 mm; 7 - Achse der hinteren Schraube, mit der die hinteren Aufhängungsarme befestigt sind; 8 - Achse der oberen Befestigungspunkte der hinteren Federbeine; 9 - Achse der Basislöcher mit einem Durchmesser von 20 mm

Befestigungspunkte für Motor und Aufhängungen an der Karosserie des VAZ-21213: 1 - Befestigung des Querträgers der Vorderradaufhängung; 2 - Montage des Stabilisators; 3 - Montage der Hinterradaufhängung des Aggregats; 4 - Befestigung des Verteilergetriebes; 5 - Befestigung der unteren Längsstangen; 6 - Befestigung der oberen Längsstangen; 7 – Befestigungspunkt für die Querstange der Hinterradaufhängung

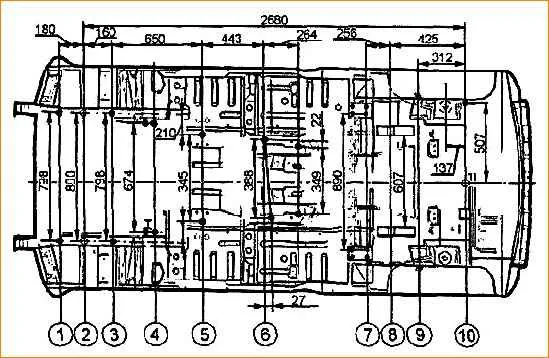

Befestigungspunkte für Motor und Aufhängung an der Karosserie des VAZ-2123: 1, 3 - Befestigungspunkte für die Vorderradaufhängung; 2 - Bodenlöcher mit einem Durchmesser von 20 mm; 4 - Stabilisator-Befestigungspunkte; 5 - Befestigungspunkte für die hintere Halterung des Aggregats; 6 - vorderer Befestigungspunkt des Verteilergetriebes; 7 - Befestigungspunkte für die unteren Arme der Hinterradaufhängung; 8 - Befestigungsachse der oberen Arme der Hinterradaufhängung; 9 - Befestigungspunkte des hinteren Stoßdämpfers; 10 - Befestigungspunkt für die Querstange und ein Bodenloch mit einem Durchmesser von 20 mm

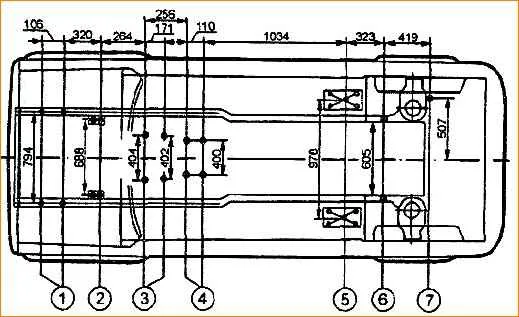

Befestigungspunkte für den Motor und die Aufhängungen an der VAZ-2131-Karosserie: 1 - Befestigung des Querträgers der Vorderradaufhängung; 2 - Montage des Stabilisators; 3 - Montage der Hinterradaufhängung des Aggregats; 4 - Befestigung des Verteilergetriebes; 5 - Befestigung der unteren Längsstangen; 6 - Befestigung der oberen Längsstangen; 7 – Befestigungspunkt für die Querstange der Hinterradaufhängung

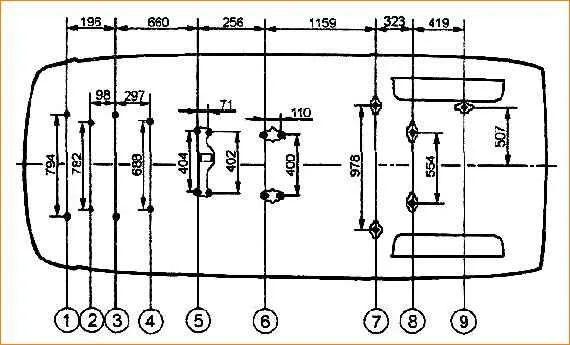

Befestigungspunkte für den Motor und die Aufhängungen an der VAZ-2120-Karosserie: 1, 3 - Befestigung des unteren Querträgers der Vorderradaufhängung; 2 - technologische Löcher des Holms; 4 - Montage des Stabilisators; 5 - Montage der Hinterradaufhängung des Aggregats; 6 - Befestigung des Verteilergetriebes; 7, 8 - Befestigung der Längsstangen der Hinterradaufhängung; 9 – Befestigungspunkt für die Querstange der Hinterradaufhängung

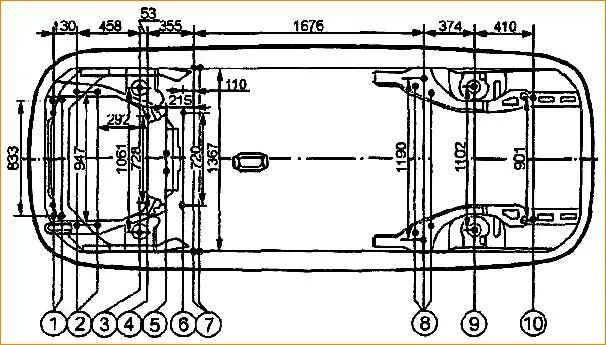

Befestigungspunkte für den Motor und die Aufhängungen an der Karosserie des VAZ-1118, -1117, -1119: 1 - Befestigungspunkte für die Aufhängungshalterungen; 2 – Befestigungspunkte für Motorhalterungen; 3 - obere Befestigungspunkte der vorderen Streben; 4 - Befestigungspunkte für vordere Querlenker; 5 - Befestigungspunkte für die hintere Motorhalterung; 6 - Stabilisator-Befestigungsschrauben; 7 - Schrauben zur Befestigung der Querträgerhalterungen der Instrumententafel; 8 - Befestigungspunkte für hintere Aufhängungsarme; 9 - Punkte der oberen Befestigung der hinteren Stoßdämpfer; 10 - Grundlöcher mit einem Durchmesser von 15 mm
