In diesem Artikel schauen wir uns an, wie man Trapeze und Getriebemotoren für Scheiben- und Heckscheibenwischer aus- und einbaut.
Entfernen der Scheibenwischerarme
Öffnen Sie die Haube und setzen Sie sie auf den Anschlag
Die ursprüngliche Position der Enden der Scheibenwischerblätter ist mit transparenten Dreiecken auf einer Schicht schwarzer Maske um den Umfang des Glases markiert
Dies ist notwendig, damit die Bürsten nach dem Einbau im richtigen Bereich des Windfensters arbeiten
Entfernen Sie die Kunststoffkappe von der Mutter, mit der der Scheibenwischerarm befestigt ist
Schrauben Sie mit einem 13-mm-Schraubenschlüssel die Mutter ab und entfernen Sie den Arm von der Achse des Scheibenwischertrapezes
Wir entfernen auch die zweite Leine
Rechte und linke Leine unterscheiden sich in Länge und Form
Montieren Sie die Leitungen in umgekehrter Reihenfolge. Beachten Sie dabei, dass die Enden der Bürsten mit den Markierungen auf dem Glas übereinstimmen müssen.
Aus- und Einbau des Scheibenwischertrapezes
Benötigte Werkzeuge: 10, 24 Schraubenschlüssel, Schlitzschraubendreher
Entfernen Sie die Bürstenleitungen wie oben beschrieben
Entfernen Sie mit einem Schraubenzieher die Schutzkappe der Trapezleine
Lösen Sie mit einem 24-mm-Schraubenschlüssel die Mutter, mit der die Hebelachse befestigt ist
Entfernen Sie die Metallscheibe und den Gummi-O-Ring
Entfernen Sie auf die gleiche Weise die Befestigung des zweiten Hebels
Entfernen Sie dazu das Gitter des Luftzufuhrkanals:
Öffnen Sie die Haube und setzen Sie sie auf den Anschlag
Entfernen Sie die hintere Haubendichtung vom Flansch der Frontplatte

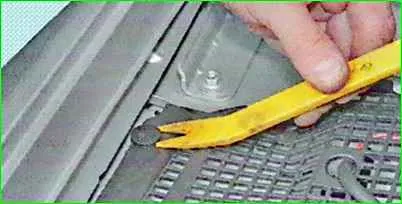

Hebeln Sie mit einem Montagespatel aus Kunststoff den Kolben ab, mit dem die linke Seite des Luftzufuhrkanalgitters befestigt ist
Entfernen Sie den Kolben aus dem Loch
Heben Sie die vordere linke Kante des Verkleidungsteils an, bewegen Sie es nach vorne und entfernen Sie es
Hebeln Sie den Kolben ab, mit dem die rechte Seite des Luftzufuhrkanalgitters befestigt ist
Nehmen Sie den Kolben heraus
Trennen Sie den Zulaufschlauch der Scheibenwaschanlage vom T-Stück
Entfernen Sie den Schlauch von der Halterung auf der rechten Seite des Luftzufuhrkanalgitters
Bewegen Sie den rechten Teil der Luftzufuhrkanalauskleidung nach vorne und entfernen Sie die Halterungen vom Flansch an der Frontplatte
Entfernen Sie den Scheibenwaschschlauch aus der Halterung an der Motorhaube
Entfernen Sie die rechte Seite des Luftzufuhrkanalgitters und führen Sie den Schlauch durch sein Loch
Nach dem Entfernen des Lufteinlassgitters...
Drücken Sie auf die Klemme des Scheibenwischer-Kabelbaumblocks und trennen Sie den Block vom Getriebemotor
Lösen Sie die Schraube, mit der die Wischerhalterung befestigt ist
- und entfernen Sie die Scheibenwischer-Trapezbaugruppe mit Getriebemotor
Aus- und Einbau des Scheibenwischermotors
Entfernen Sie die Trapezbaugruppe mit dem Getriebemotor wie oben beschrieben
Markieren Sie die Position der Kurbel relativ zur Halterung mit einer Markierung
Schrauben Sie die Befestigungsmutter der Kurbel ab
Um die Belastung der Zähne des Kunststoffzahnrads des Getriebes zu verringern, halten wir die Kurbel mit einem Gabelschlüssel am Drehen fest
Entfernen Sie die Kurbel von der Wellenverzahnung
Lösen Sie die drei Schrauben, mit denen der Getriebemotor an der Halterung befestigt ist
Entfernen des Getriebemotors
Montage aller Teile in umgekehrter Reihenfolge
Bevor Sie die Kurbelmutter aufschrauben, tragen Sie ein anaerobes Befestigungsdichtmittel auf den Gewindeteil der Welle auf.
Heckklappenwischerarm aus- und einbauen
Markieren Sie die ursprüngliche Position des Endes des Scheibenwischerblatts auf dem Glas
Öffnen Sie die Seiten und entfernen Sie die dekorative Kunststoffkappe der Befestigungsmutter der Leine
Schrauben Sie die Mutter ab, mit der die Leine befestigt ist
Entfernen Sie den Scheibenwischerarm von der Getriebemotorachse
Trennen Sie ggf. die Bürste vom Hebel
Montieren Sie den Scheibenwischerarm in umgekehrter Reihenfolge, wobei das Ende des Blattes an der Markierung auf dem Glas ausgerichtet sein muss.
Heckklappenscheibenwischer aus- und einbauen
Benötigte Schraubenschlüssel: 10-mm-Stecknuss, Torx T20, 13-mm-Schraubenschlüssel, Messer, Bohrer mit 8-mm-Bohrer
Sie benötigen spezielle Reißnieten und eine Handnietzange
Entfernen Sie die Polsterung des linken Heckklappenblatts, wie im Artikel "Demontage der Hintertüren eines Lada Largus" beschrieben.
Entfernen Sie den Heckscheibenwischerarm wie oben beschrieben

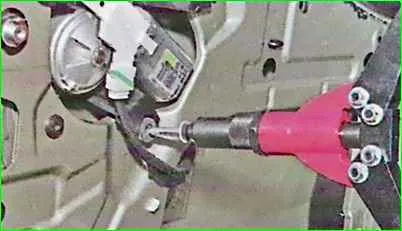

Bohren Sie mit einem Bohrer die Köpfe der drei Nieten auf, mit denen die Getriebemotorhalterung an der Heckklappe befestigt ist
Schlag die Distanzstifte der Nieten mit einem dünnen Dorn heraus
Drücken Sie die äußeren Nietbuchsen heraus
Drücken Sie die Verriegelung und trennen Sie den Kabelbaumblock vom Getriebemotor
Entfernen Sie gegebenenfalls die Dichtungshülse der Getriebeachse des Wischermotors.
Verwenden Sie neue Nieten zur Befestigung der Halterung und montieren Sie den Scheibenwischer in umgekehrter Reihenfolge
Bevor Sie den Wischerarm installieren, schalten Sie den Scheibenwischer 10–15 Sekunden lang ein.
Schalten Sie den Scheibenwischer aus. Die Hebelachse kehrt automatisch in ihre ursprüngliche Position zurück. Erst danach montieren wir die Leine mit der Bürste.
