На автомобілі ЗІЛ-5301 встановлено стоянкову гальмівну систему з приводом від пружинного енергоакумулятора.
Голмостоянка приводиться в дію поворотом рукоятки крана в крайнє фіксоване положення
При цьому повітря випускається з-під діафрагми пружинного енергоакумулятора, пружина при цьому розтискається та притискає гальмівні колодки до барабанів задніх коліс
У разі витоку повітря з контуру гальмівної системи, задні колеса мимоволі загальмовуються.

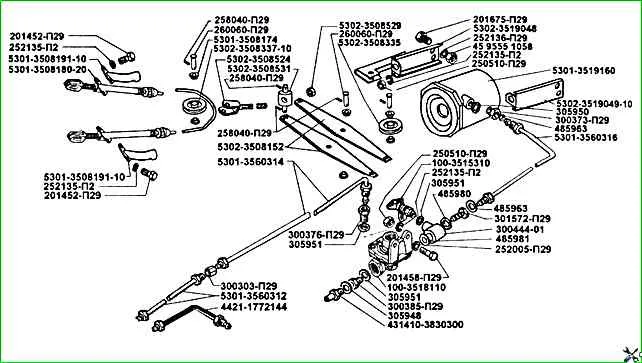

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин.
Дивимося на малюнку та в таблиці вказано розшифрування деталі.
Деталі складання приводу гальма стоянки від енергоакумулятора ЗІЛ-5301 за каталогом
№ деталі Найменування деталі
- 100-3515310 Клапан контрольного виведення у зборі
- 100-3518110 Клапан швидкого випуску повітря у зборі
- 201452-П29 Болт
- 201456-П29 Болт
- 201458-П29 Болт
- 201675-П29 Болт
- 250510-П29 Гайка
- 252005-П29 Шайба
- 252135-П2 Шайба пружинна
- 252136-П2 Шайба пружинна
- 258040-П29 Шплінт
- 260060-П29 Палець
- 300303-П29 Штуцер
- 300373-П29 Штуцер крутий
- 300376-П29 Штуцер крутий
- 300385-П29 Штуцер
- 300444-01 Кутник
- 301372-П29 Болт порожній
- 305948 Шайба
- 305950 Шайба
- 305951 Шайба
- 306722-П29 Скоба
- 308708 Скоба
- 431410-3830300 Датчик аварійного падіння тиску типу ММ124Д у зборі
- 4421-1772144 Шланг у зборі
- 4595551058 Гайка
- 485963 Кільце ущільнювальне
- 485980 Кільце
- 485981 Кільце
- 5301-3508174 Втулка
- 5301-3508180-20 Трос у зборі
- 5301-3508191-10 Напрямна оболонка
- 5301-3508335 Ролик у зборі
- 5301-3519160 Енергоакумулятор пружинний типу 20 у зборі
- 5301-3560312 Трубка у зборі
- 5301-3560314 Трубка у зборі
- 5301-3560316 Трубка у зборі
- 5302-3508152 Важіль
- 5302-3508335 Ролик у зборі
- 5302-3508337-10 Ролик
- 5302-3508524 Тяга у зборі
- 5302-3508529 Гайка
- 5302-3508531 Вставка
- 5302-3519048 Кронштейн у зборі
- 5302-3519049-10 Кронштейн
