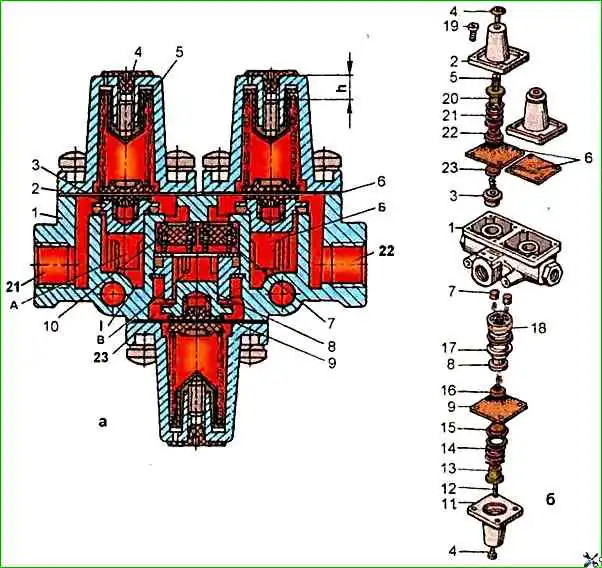

Үштік қауіпсіздік клапаны (1-сурет) келесі функцияларды орындайды:
- - компрессордан келетін ауа желісін екі негізгі және бір қосымша контурға бөледі;
- - зақымдалған немесе тығыздық жоғалған жағдайда тізбектердің бірін автоматты түрде өшіреді;
- - зақымдалмаған тізбектердегі сығылған ауа қысымын ұстап тұрады және олардың компрессордан шығатын ауамен толтырылуын қамтамасыз етеді;
- - қоректендіру желісінің тығыздығы зақымдалған немесе жоғалған жағдайда барлық зақымдалмаған тізбектерде тығыздықты сақтайды;
- - негізгі екі тізбектен де қосымша тізбекті қуаттандырады.
Клапанды бөлшектеу және құрастыру
Үш қорғаныш клапанын бөлшектеу үшін оны жұмсақ жақтары бар ілгекке бекіткіш шпалдармен бекіту керек, жоғарғы қорғаныс қақпақтарын 2 бекітетін бұрандаларды 19 босатыңыз, содан кейін оларды қолыңызбен ұстап, бұрандаларды 19 бұрап алыңыз және біреуін, сосын екіншісін алып тастаңыз.
Егер қорғаныс қақпақтары серіппелердің 21 әсерінен өздігінен шешілмесе, оларды мыс немесе ағаш балғамен жеңіл түртуге рұқсат етіледі. Қалған клапан бөліктері 3 және мембрана 6 корпустан оңай алынып тасталуы мүмкін
Қосымша тізбектің клапанын бөлшектеу үшін 1-корпақты 180° бұрап, қысқышпен бекіту керек.
Одан кейін бұрандаларды бұрап алыңыз, қақпақты 11 алып тастаңыз және серіппе 14, бағыттаушы 13, 15 пластина және мембрана 9 бар клапанды 8 алып тастаңыз.
Тексеру клапандары 7 арнайы дөңгелек тұмсық тістеуіктердің көмегімен тарту сақинасын 17 бөлшектегеннен кейін 1 корпустан алынады.
Дене бөліктерінің бетінде жарықтар, шаштар және көзге көрінетін басқа ақауларға жол берілмейді.
Бөлшектерді тоттан және күйіктен тазарту керек. Барлық резеңке бөлшектер жаңасымен ауыстырылуы керек.
Үштік қауіпсіздік клапанын құрастыру реті бөлшектеудің керісінше болып табылады.
Клапандарды, резеңке тығыздағыш сақиналарды және басқа резеңке бөлшектерді зақымдамау үшін мұқият құрастыру керек.
Бұл бөліктердің бетінде сызаттар, кесулер және басқа ақаулардың болуына жол берілмейді.
Реттеу бұрандаларын 5 құрастыру кезінде реттеу алдында қақпақтардың үстіңгі жазықтығынан 9 мм тереңдікте бұрап қою керек.
Үштік қауіпсіздік клапанын реттеу және тексеру

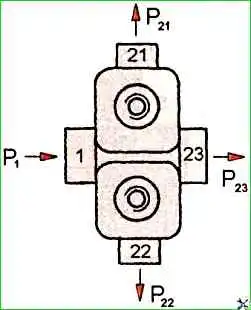

Сынақ үстеліне қауіпсіздік клапанын үш-үштен орнатыңыз және (2-сурет) көрсетілген диаграммаға сәйкес қосыңыз.
Одан кейін ауаны 0,75 МПа қысыммен 1-шығысқа үш рет жағып, босатыңыз.
1 терминалға 0,56 МПа қысыммен ауа беру арқылы негізгі тізбектердің айналма қысымын реттеңіз, содан кейін реттеу бұрандасын 5 біртіндеп бұрап алыңыз (1-суретті қараңыз), алдымен су тізбегінде 21 терминалда қысым пайда болғанша, содан кейін 22 терминалда қысым пайда болғанша басқа тізбекте.
Қосымша тізбектегі қысымды реттеу үшін 21 немесе 22 терминалға 0,51 МПа қысыммен ауа беру керек және 23 терминалда қысым пайда болғанша қосымша контурдың реттеу бұрандасын біртіндеп бұраңыз.
Үштік қауіпсіздік клапанын реттегеннен кейін реттеу бұрандаларын 5 бояумен бекітіп, резеңке тығындармен 4 жабу керек.
Үштік қауіпсіздік клапанының герметикалығын тексеру үшін 1 терминалға 075 МПа қысыммен ауа беру керек. 21, 22 және 23 терминалдарындағы қысым 1 терминалдағы қысымға тең болуы керек.
1-клеммадағы ауаны шығарыңыз және 21, 22 және 23 терминалдарындағы қысым төмендемеуі керек.
Одан кейін 21 немесе 22 терминалдардағы ауаны ағызыңыз және 23, 21 немесе 22 терминалдардағы қысым төмендемеуі керек.
Одан кейін 1, 21, 22 және 23 терминалдарындағы қысымды 0,75 МПа қалпына келтіріп, 23 терминалдан ауаны шығару керек, ал 1, 21 және 22 терминалдардағы қысым 0,42 МПа төмен түспеуі керек.
Сабындану арқылы үштік қауіпсіздік клапанының тығыздығын тексеріңіз.
