Қызғышқа қол жеткізу және басқа жөндеу жұмыстарын жүргізу үшін аспаптар тақтасын алып тастаймыз
2009 жылға дейін шығарылған автомобильдің панелі (2009 жылға дейінгі автомобильдің панелін алу және орнату әдісі) онша ерекшеленбейді, бірақ кейбір ерекшеліктері бар.
Сондықтан бұл жұмысты мүмкіндігінше егжей-тегжейлі қарастырайық.
Батареяның теріс терминалын ажыратыңыз.
Ол үшін бекіту блогын алып тастаңыз:
Орнату блогының қақпағын бекітетін екі бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Қақпақтың үстіңгі жиегін басып, оны аспап панелімен байланыстан шығарыңыз
Қақпақты жоғары жылжытып, резеңке төлкелерден түйреуіштерді шығарыңыз
Қақпақты алыңыз.
Орнату блогын бекітетін бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Блок ұстағыштарды жақшалардан алыңыз
Құрылғы панелінің сым сымдарының бес қосқышын орнату блогынан ажыратыңыз.
Қашықтағы реле блогының ұстағышын басу үшін бұрауышты пайдалану
Блокты бағыттағыштардан жылжытыңыз, реледен жиналған төсемдерді алыңыз.
Сонымен қатар қашықтағы реледен қалған блоктарды алып тастаймыз.
Орнату блогын алу
Құралдар тақтасын алуды ыңғайлы ету үшін алдыңғы орындықтарды шешіңіз.

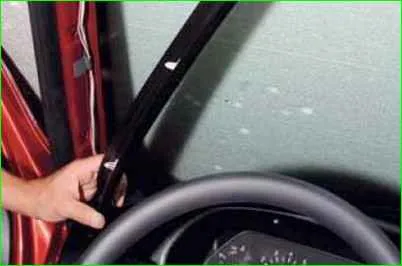

Тығыздағыштың шетін бүгіп, сол жақ алдыңғы бағананың қаптамасын басыңыз
Және қаптауды шешіп, оны тірек тесіктерінен бекітуге арналған үш поршеньді алыңыз.
Сонымен қатар алдыңғы оң жақ бағананың қаптамасын алып тастаймыз.
Құралдар тақтасының кірістіргішінің сол жақ бекіткішінің өздігінен бұрап тұратын бұрандасын бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Сонымен қатар құралдар тақтасының кірістіргішінің оң жақ бекіткішінің өздігінен бұрап тұратын бұрандасын бұрап алыңыз.
Құралдар тақтасының кірістіргішін көтеріп, оның серіппелі ұстағыштарын босатып, ендірмені алып тастаңыз.
Біз руль бағанасын еденге түсіреміз («ВАЗ-2123 автокөлігінің рульдік бағанасын алу және орнату» мақаласын қараңыз).
Оң жақтағы құралдар тақтасының консоль жиегін бекітетін екі бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Сонымен қатар консольдің сол жағындағы екі бұранданы бұрап алыңыз.
Консоль жиегін үстіңгі бекітуге арналған екі бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Аудио бас бөлігінің контейнерін алыңыз.
Біз әрлеуді құралдар тақтасының консолінен жылжытамыз.
Сым қосқыштарын темекі тұтандырғышынан, сыртқы айнаны басқару блогынан және алдыңғы орындықты жылыту қосқыш блогынан ажыратыңыз.
Құралдар тақтасының консоль жиегін алып тастаңыз
Ол үшін қолғап қорабын алыңыз:
Қолғап қорапшасының қақпағын ашып, қақпақты көтеріп, сымның ұшын қақпақтағы ұяшықтан шығарыңыз.
Сонымен қатар қолғап қорапшасының қақпағының екінші жағындағы сымды ажыратамыз.
Қолғап қорапшасының қаптамасының бүйірлік бекіткішіндегі бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Құралдар тақтасының консоль экранын бекітетін екі бұранданы бұрап алыңыз
Қораптың төменгі бекіткішінің төменгі бұрандасының екі бұрандасын құралдар тақтасының консольіне бұрап алыңыз.
Қораптың қақпағын ашып, сол жақта қорап корпусын бүйірдегі құралдар тақтасының консольіне бекітетін екі бұранданы бұрап шығарамыз.
Жоғарғы сол жақ бекітпенің бұрандасын бұрап алыңыз
Қолғап қорапшасының жоғарғы ортаңғы бекіткішінің бұрандасын бұрап алыңыз
Оң жақта тартпаның төсемін бекітетін екі бұранданы бұрап алыңыз.
Тақтаны тартпаның корпусынан жылжытып, оң жақта тартпа корпусының үстіңгі бекіткішіне арналған бұранданы бұрап шығарамыз
Қысқа Phillips бұрағышын пайдаланып, тартпа корпусының төменгі бекіткішіндегі екі бұранданы бұрап алыңыз.
Қорапты еңкейтіп, қолғап қорапшасының жарық қосқышының терминалдарынан сым блоктарын ажыратыңыз
Терминалдарды шамның өзінен ажыратыңыз
Қолғап қорабын алу
Аспаптар панелінің сымдары мен сым блоктарының орналасуы: 1 - диод; 7 - корпусқа (жер сымы); 2-6 - бекіту блогына; 8 - дыбыстық сигнал релесіне; 9 - орындық қыздырғыштың релесіне; 10 - стартер релесіне; 11 - тұманға қарсы шам релесіне; 12 - электрлік терезе релесіне; 13 - 14 алдыңғы электр сымдарының блоктарына; 15 - артқы сымдар блогына; 16 - фара мен бұрылыс сигналының қосқышына; 17 - сигналдық қосқышқа; 18 - шыны тазалағышқа және шайғышқа; 19-20 - тұтану қосқышына; 21 - диагностикалық блокқа; 22-23 - тежегіш сигнал қосқышына; 24 - потенциометрге; 25 - фараның диапазонын басқару реттегішіне; 26 - сыртқы жарықтандыру қосқышына; 27-28 - аспаптар кластеріне; 29 - тұтану жүйесінің сымдарының қосқыш блогына; 30 - дабыл қосқышына; 31 - тұманға қарсы шамның қосқышына; 32 - артқы тұманға қарсы шамның қосқышына; 33 - кондиционер қосқышына; 34 - артқы терезенің жылыту қосқышына; 35 - басқару шамы блогына; 36 - қыздырғыштың басқару панелінің артқы жарық шамына; 37-38 - радиоға; 39 - қыздырғыш қозғалтқышының қосқышына; 40 - APS басқару блогына; 41 - темекі тұтандырғышына; 42 - қосымша қарсылыққа; 43 - қыздырғыштың электр қозғалтқышына; 44-45 - қолғап қорапшасының жарықтандыру шамына; 46 - қолғап қорапшасының жарық қосқышына.
Консоль экранын бекітетін бес бұранданы бұрап, экранды алу үшін Phillips бұрағышын пайдаланыңыз.
Құралдар кластерін алып тастаңыз (Niva Chevrolet аспаптар кластерінің мүмкіндіктерін қараңыз).
Жылытуды, желдетуді және ауаны баптауды басқару блогын алыңыз (ВАЗ-2123 салонындағы кондиционерді басқару блогын алу бөлімін қараңыз).

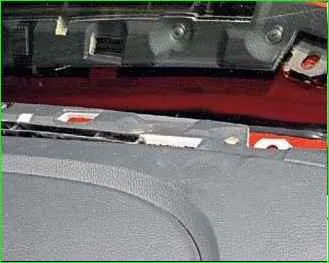

Құралдар тақтасының үстіңгі бекітуіне арналған төрт бұранданы бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Панельдің оң жағындағы бүйірлік бекіту бұрандасын бұрап алу үшін Phillips бұрағышын пайдаланыңыз.
Сонымен қатар құралдар тақтасының сол жағындағы бұранданы бұрап алыңыз.
Құралдар тақтасының төменгі бекіткішінің алты бұрандасын бұрап алыңыз.
Сым қосқыштарын аспаптың жарықтандыру реттегішінен және фараның электр түзеткішінің реттегішінен ажыратыңыз.
Құралдар тақтасын алу
Құралдар тақтасын кері ретпен орнатыңыз.
