Біз генераторды жөндеу немесе ауыстыру үшін, сондай-ақ электр станциясын жөндеу кезінде алып тастаймыз
Генераторды шығару

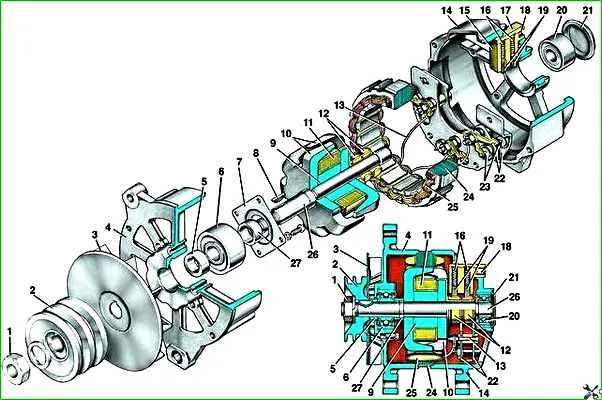

1631.3701 генераторы: 1 - гайка; 2 - шығыр; 3 - желдеткіш дөңгелегі; 4 - жетектің бүйірлік қақпағы; 5 - желдеткіш аралық; 6 - алдыңғы подшипник; 7 - алдыңғы мойынтіректің қақпағы; 8 - кілт; 9 - ротордың төлкесі; 10 - ротордың магниттік тізбегі; 11 - ротордың орамасы; 12 - контактілі сақина; 13 - статор орамасының шығысы; 14 - жетектің бүйірлік қақпағы; 15 - щетка ұстағышы; 16 - қылшық серіппесі; 17 - щетка ұстағышының қақпағы; 18 - терминал «III»; 19 - щетка; 20 - артқы подшипник; 21 - артқы мойынтіректің қақпағы; 22 - түзеткіш блогы; 23 - диод; 24 - статор; 25 - статор орамасы; 26 - ротордың білігі; 27 - ротордың тартқыш төлкесі
ZMZ-402 және ZMZ-4021 қозғалтқыштарына арналған генератор:
Батареяның теріс терминалынан сымды ажыратыңыз.

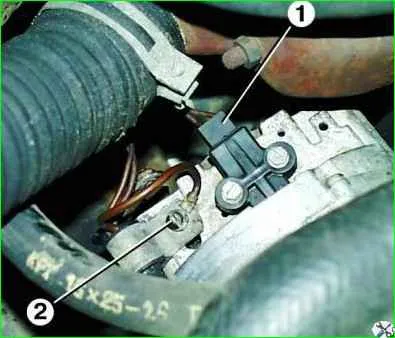

1-блокты щетка ұстағышынан ажыратыңыз және 2-болтты бұрап, генератордан сымдарды ажыратыңыз.
Белуді шешіңіз.

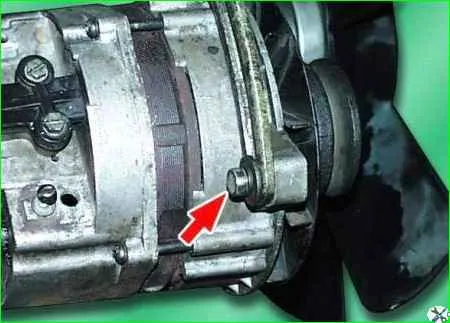

Соңында реттеу болттарын бұрап алыңыз

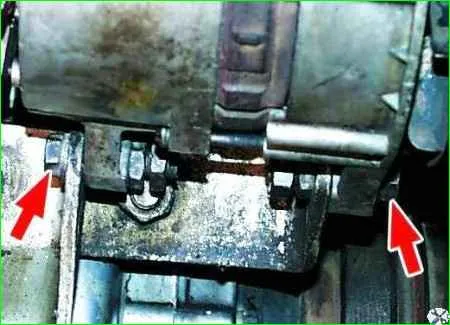

Соңында генераторды ұстап тұрып, генератордың төменгі монтажының екі болттарын бұрап алыңыз
Генераторды алып тастаңыз
Генераторды бөлшектеу

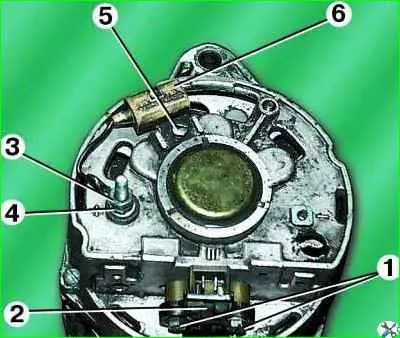

Екі болтты 1 бұрап, щетка ұстағышын 2 алыңыз.
Генератордың «оң» терминалындағы гайканы 3 бұрап, конденсатор сымын ажыратыңыз.
Пластикалық оқшаулағыш жеңді 4 алып тастаңыз.
Бұранданы 5 бұрап, конденсаторды 6 алып тастаңыз.

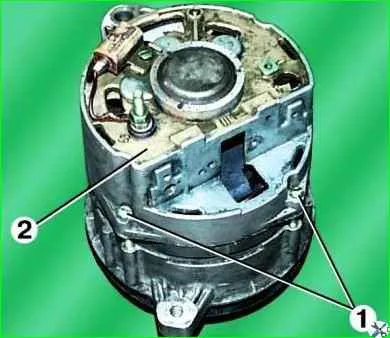

Төрт ілінісу болттарын бұрап алыңыз 1 және қақпақты 2 статормен бірге сырғанау сақинасынан алыңыз.

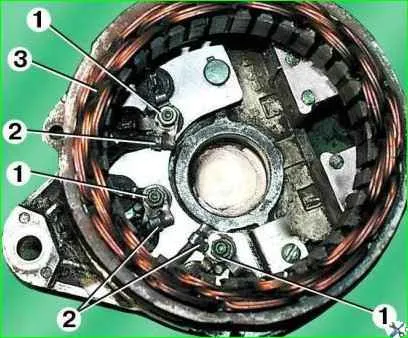

Үш гайканы бұрап алыңыз 1, статор сымдарын 2 түзеткіш блогынан ажыратыңыз және статорды 3 шығарыңыз.

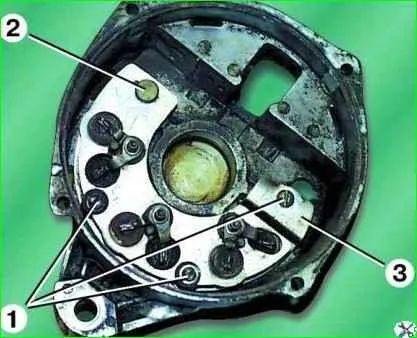

Түзеткіш блогын қақпаққа бекітетін үш бұранданы 1 бұрап, генератордың "оң" терминалын 2 алып тастаңыз, сонымен бірге түзеткіш бөлігінің артқы жағындағы терминалдан пластик оқшаулағыш гильзаны алыңыз.
Түзеткіш блогын 3 алып тастаңыз.

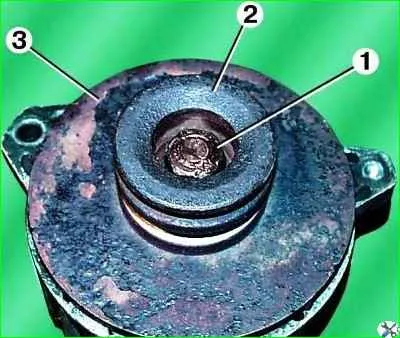

1-гайканы бұрап алыңыз, 2-шығырды және желдеткішті 3-ті алыңыз.
1-кілтті арматура білігінен алыңыз.

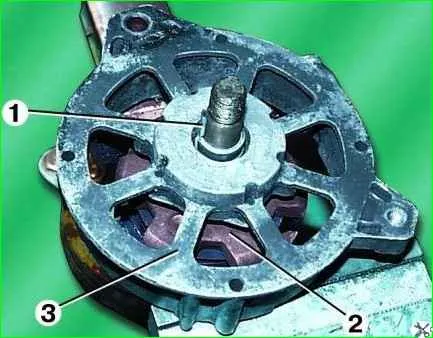

Жетек жағындағы қақпақ мойынтірегі 3 сыртындағы арматура білігін 2 басыңыз.

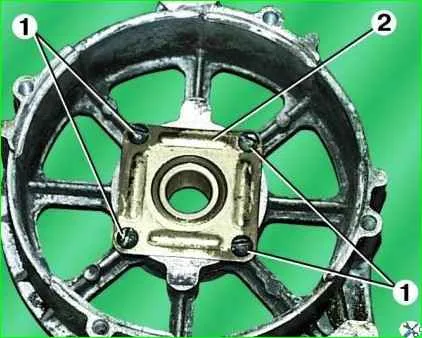

Төрт бұранданы 1 бұрап, мойынтіректің қақпағын 2 алыңыз.
Қиындық туындаса, мойынтіректі балғаның жеңіл соққыларымен дрейф арқылы қағып тастауға болады.
Генераторды тексеру және тексеру
Щеткаларды тексеріңіз.

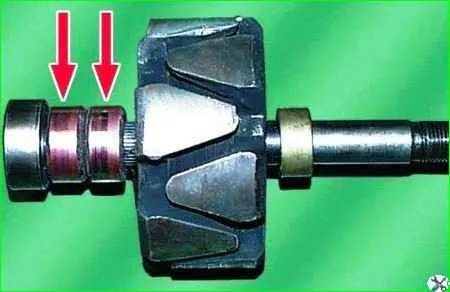

Слип сақиналарын тексеріңіз. Егер оларда саңылаулар, іздер, сызаттар, щеткалардың тозу белгілері және т.б. болса, сақиналарды тегістеу керек.
Қалған тексерулер 9422.3701 генераторын тексеру сияқты жүзеге асырылады.
Генераторды құрастыру
Генератор бөлшектеуге кері ретпен жиналады.
Түзеткіш блогын орнатқан кезде, «оң» терминалдағы блоктың астына пластикалық оқшаулағыш гильзаны қою керек екеніне назар аударыңыз.
Генераторды орнату
Генераторды алып тастаудың кері ретімен орнатыңыз. Орнатқаннан кейін белдіктің тартылуын реттеңіз
Генератор щеткаларын тексеру және ауыстыру
Батареяның теріс терминалынан сымды ажыратыңыз.

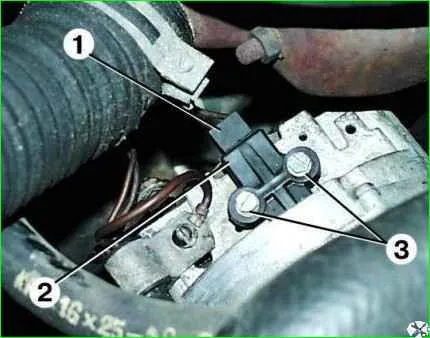

1-блокты щетка ұстағыш терминалынан сыммен ажыратыңыз.
Екі бұранданы 2 бұрап, щетка ұстағышын 3 генератордан шығарыңыз.
Щеткалардың щетка ұстағышында оңай қозғалатынын тексеріңіз.
Егер щеткалар кептеліп қалса, екі бекіту бұрандасын алып, щетка ұстағышының қақпағын алып тастау керек.
Щеткаларды тазалаңыз және щетка ұстағышындағы тесіктерді тазалаңыз.
Қажетті нәтижеге қол жеткізу мүмкін болмаса, щетка ұстағыш жинағын немесе щеткаларды ауыстырыңыз.
Жыныстары, жарықтары немесе басқа ақаулары бар щеткалар да ауыстырылуы керек.

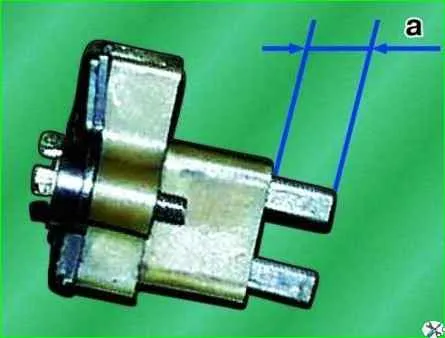

Қылқалам ұстағышынан щеткалардың шығу мөлшерін тексеріңіз.
Егер бос күйдегі щеткалардың шығуының “a” мәні 8 мм-ден аз болса, щетка ұстағыш жинағын немесе щеткаларды ауыстырыңыз.
