GAZ-3110 беріліс қорабы

: Тағы да мүмкін:

Бес жылдамдықты беріліс қорабы

Бес жылдамдықты беріліс қорабы үш білікті конструкцияға ие

Жылдам қорабының корпусы алюминий қорытпасынан жасалған және екі бөліктен тұрады - алдыңғы 23 және артқы 1.

Білік тіректері мен ауыстыру механизмінің шыбықтарына арналған саңылаулардың туралануын қамтамасыз ету үшін картер алдыңғы картерге қысылған орнату гильзалары арқылы ортаға қойылады.

Алдыңғы және артқы картерлер бір-бірімен он болт 6 арқылы қосылған.

Катерлер арасындағы тығыздық үшін қалыңдығы 0,33 мм болатын паронитті тығыздағыш 10 орнатылған.

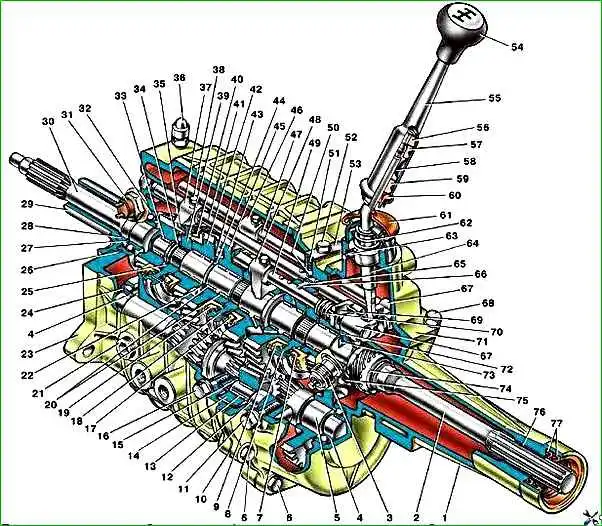

Бес жылдамдықты беріліс қорабы: 1 - ұзартылған беріліс қорабы корпусының артқы бөлігі; 2 - қосалқы білік; 3 - спидометр жетегі; 4 - беріліс блогының мойынтірегі; 5 - беріліс блогы; 6 - болт; 7 - 5-ші беріліс синхронизаторының блоктау сақинасы; 8 - 5-ші беріліс пен артқа арналған синхронизатор; 45 - 2-ші беріліс; 9 - кері беріліс синхронизаторының блоктау сақинасы; 46 - 1-ші және 2-ші берілістерге арналған ауысым шанышқысы; 10 - тығыздағыш; 47 - 1-ші және 2-ші берілістерге арналған селекторлық штанга; 11 - кері аралық берілістің осін бекітетін болт; 48 - 5-ші беріліс пен кері қозғалысқа арналған шанышқы; 12 - кері аралық берілістің осі; 13 - инелі подшипник; 14 - кері аралық беріліс; 15 - түйреуіш; 16 - кері аралық берілістің осін бекітетін болт; 53 - қысқыш пластина; 17 - 1-ші беріліс синхронизаторының құлыптау сақинасы; 54 - тұтқа; 18 - 1-ші және 2-ші берілістерге арналған синхронизатор; 55 - беріліс тетігінің жоғарғы бөлігі; 19 - 2-ші беріліс синхронизаторының блоктау сақинасы; 56 - тарту конусы; 20 - инелі подшипник; 57 - рычагтың жоғарғы жастығы; 21 - май құятын тығын; 58 - аралық жең; 22 - жарты сақина; 59 - рычагтың төменгі жастығы; 23 - беріліс қорабы корпусының алдыңғы бөлігі; 60 - құлыптау жеңі; 24 - реттеу сақинасы; 61 - үстіңгі қақпақтың тығыздағышы; 39 - 3-ші және 4-ші берілістерге арналған синхронизатор; 40 - 3-ші беріліс синхронизаторының блоктау сақинасы; 41 - 3-ші және 4-ші берілістерге арналған селекторлық штанга; 42 - 3-ші беріліс; 43 - жарты сақиналардың ұстағыш сақинасы; 44 - құлыптау шары; 49 - 5-ші беріліс пен артқа арналған ауысым штангасы; 50 - ұстағыш шар; 51 - қысқыш серіппе; 52-болт; 25 - тартқыш шайба; 26 - ұстағыш сақина; 62 - иінтіректі серіппе; 63 - түйреуіш; 27 - ұстағыш сақина; 64 - беріліс тетігінің төменгі бөлігі;

Кіріс білігінің берілістері 30, сондай-ақ 1-ші, 2-ші, 3-ші, 5-ші және кері берілістер 5-беріліс блогымен тұрақты торда.

Бұл берілістер бұрандалы және пластик торлары бар 20 инелі мойынтіректерде айналады.

Артқы аралық беріліс 14 12 осьте Ø 3 мм көлемді роликтерде айналады, олардың тіректері екі картерге де 11 және 16 болттармен бекітілген.

Алға және кері берілістер инерциялық синхронизаторлармен жабдықталған.

Қосымша біліктің 2 бөліктерінің осьтік қозғалыстары бекіту сақиналарымен 34 және 74, тіреу сақинасымен 72, тіреу сақинасымен 43 ұсталатын екі жартылай сақинамен 22 және қосалқы біліктің иығымен шектеледі

Кіріс білігінің шарикті мойынтірегі білікке бекіту сақиналары 27 және картерге 26 бекітілген.

Қосымша біліктің артқы мойынтірегі 75, сондай-ақ бекіту сақинасымен бекітілген.

Тісті беріліс блогы 5 картерлердің алдыңғы және артқы орындықтарында орнатылған шарикті мойынтіректерде 4 айналады.

Тісті беріліс блогының осьтік саңылауы құрастыру кезінде алдыңғы картердің отырғышында орнатылған реттеу сақиналарының 24 қаптамасының қалыңдығын таңдау арқылы реттеледі.

Тісті беріліс блогының 5 жиектері аралық білікке тартылу арқылы орнатылады.

Берісті ауыстыру механизмінің құлыптау құрылғысы екі құлыптау плунжерінен 66 және бекіткіш істіктен 65 тұрады.

Кері берілістің кездейсоқ қосылуын болдырмау үшін серіппесі бар құлыптау жеңі қамтамасыз етілген.

Тісті беріліс шыбықтары серіппелермен 51 жүктелген шарлармен 50 бекітіледі.

Терісті ауыстыру тетігі иінді біліктің жоғары жылдамдықтарында оның дірілін болдырмайтын демпферлік құрылғымен жабдықталған.

Беріліс қорабының тығыздығы үш май тығыздағышымен қамтамасыз етіледі, олардың біреуі (28-тармақ) кіріс білігінің 30 мойынтірек қақпағындағы кіріс білігіне орнатылады, ал қалған екеуі (77-тармақ) артқы корпус кеңейтімі.

Май ағызу тығыны беріліс қорабынан металл тозуын ұстау үшін магнитпен жабдықталған.
