Электр жабдығының істен шығуы көбінесе қосқыш контактілерінің коррозиясы, сақтандырғыштың істен шығуы, сақтандырғыштың күйіп қалуы немесе реле зақымдалуы сияқты қарапайым себептермен түсіндіріледі
Оның құрамдас бөліктерінің жұмысқа жарамдылығын егжей-тегжейлі тексеруді бастамас бұрын, тізбектегі барлық сақтандырғыштардың, сымдардың және қосқыштардың күйін визуалды түрде тексеріңіз.

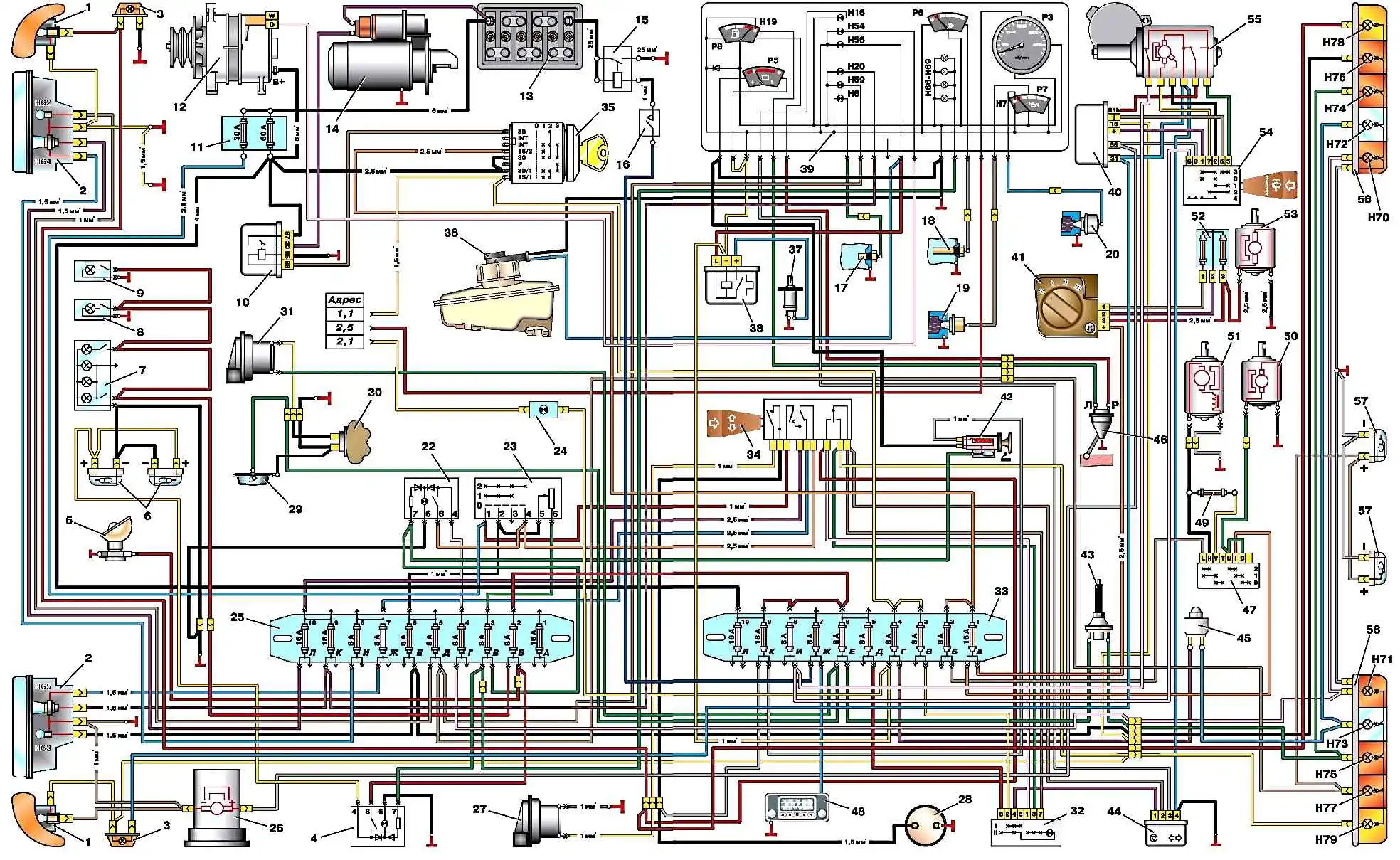

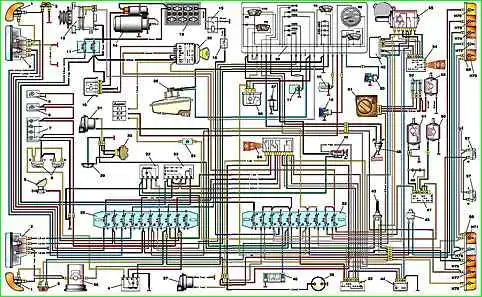

Қозғалтқыштары бар ГАЗ-3302 және ГАЗ-2705 автокөліктерінің электр жабдықтары және ZMZ-406 отбасы: 1 - бағыт көрсеткіші; 2 - фара; 3 - бұрылыс сигналының қайталағышы; 4 - кабинаның артқы орындықтарын жарықтандыруға арналған шамдарға арналған қосқыш (екі қатар орындықтары бар көліктер); 5 - қозғалтқыш бөлігінің шамы; 6 - кабинаның артқы орындықтарына арналған жарық шамы (екі қатардағы орындық көліктер үшін); 7 - кабинаның ішкі жарықтандыруы (алдыңғы орындықтар); 8, 9 - жүк бөлігін жарықтандыруға арналған абажурлар (екі қатар орындық ГАЗ-2705); 10 - іске қосу релесі; 11 - қозғалтқыш бөлігіндегі сақтандырғыш қорабы; 12 - генератор; 13 - аккумулятор; 14 - стартер; 15 - батарея қосқышы; 16 - қашықтан батареяны ауыстырып қосу түймесі; 17 - салқындатқыштың қызып кетуі туралы ескерту шамының сенсоры; 18 - салқындатқыш температурасының индикаторы сенсоры; 19 - май қысымының индикаторы сенсоры; 20 - май қысымының апаттық төмендеуі туралы ескерту шамының сенсоры; 21 - диагностикалық блок; 22 - (артқы) тұманға қарсы шамдардың қосқышы; 23 - орталық жарық қосқышы; 24 - диагностикалық индикатор шамы; 25 - төменгі сақтандырғыш блогы; 26 - әйнек жууға арналған қозғалтқыш; 27 - дыбыстық сигнал; 28 - портативті шам розеткасы; 29 - борттық платформаның шатырды жарықтандыруы (ГАЗ-33021); 30 - драйвер сигналының қосқышы; 31 – жүргізуші сигналының дыбыстық сигналы (ГАЗ-33021); 32 - дабыл қосқышы; 33 - жоғарғы сақтандырғыш блогы; 34 - бағыт көрсеткішінің қосқышы; 35 - тұтану қосқышы (құлыптау); 36 - тежегіш сұйықтық деңгейінің төтенше төмендеуі туралы ескерту шамының сенсоры; 37 - тұрақ тежегішінің ескерту шамының қосқышы; 38 – тұрақ тежегішінің ескерту шамының сөндіргіші; 39 - аспаптар кластері (P3 - тахометр; P5 - вольтметр; P6 - салқындатқыш температурасының индикаторы; P7 - май қысымының индикаторы; P8 - резервуардағы жанармай деңгейінің индикаторы; H7 - май қысымының апаттық төмендеуі туралы ескерту шамы; H8 - ескерту шамы салқындатқыш сұйықтықтың қызып кетуі; H16 - бағыт индикаторларының индикаторы; H19 - резервуардағы отынның минималды қорының индикаторы; H20 - ұзақ сәулелік фаралар үшін индикатор шамы; H54 - генератордың дұрыс жұмыс істемеуі үшін индикатор шамы; H56 - тежегіш сұйықтығының апаттық төмендеуінің индикаторы деңгей;H59 - бүйірлік шамды қосуға арналған индикатор шамы; N 66-N 69 - аспаптың жарықтандыру шамы); 40 - шыны тазалағышты басқару релесі; 41 - қыздырғыш желдеткіш қозғалтқышының қосқышы; 42 - темекі тұтандырғышы; 43 - тежеу сигналының қосқышы; 44 - бұрылыс сигналының қосқышы; 45 - кері жарық қосқышы; 46 - резервуардағы отын деңгейінің индикаторы сенсоры; 47 - қосымша қыздырғыштың электр қозғалтқышына және жылыту жүйесінің электр сорғысына арналған ажыратқыш (ГАЗ-2705 екі қатарлы орындық); 48 - радиоқабылдағыш; 49 - қосымша қыздырғыштың электр қозғалтқышының резисторы (екі қатар орындық ГАЗ-2705); 50 - жылыту жүйесіне арналған электр сорғы (ГАЗ-2705 екі қатарлы орындық); 51 - қосымша қыздырғыштың электр қозғалтқышы (ГАЗ-2705 екі қатарлы орындық); 52 - қыздырғыш қозғалтқыштың резисторы; 53 - қыздырғыштың электр қозғалтқышы (желдеткіш); 54 - сыпырғыш ажыратқыш; 55 – шыны тазалағыш қозғалтқыш; 56 - артқы оң жақ шам (H70 - тұманға қарсы шам; H72 - кері жарық шамы; H74 - тежегіш сигнал шамы; H76 - бүйірлік шам; H78 - бұрылыс сигнал шамы); 57 - нөмірлік шам; 58 - сол жақ артқы шам (H71 - тұманға қарсы шам; H73 - кері жарық шамы; H75 - тежегіш сигнал шамы; H77 - бүйірлік шам; H79 - бұрылыс сигнал шамы); 59 - тұманға қарсы шам (ГАЗ-2705); 60 - тұтану катушкалары; 61 - тұтануды басқару блогы; 62 - абсолютті қысым датчигі; 63 - қозғалтқышты басқару жүйесінің салқындатқыш температурасының сенсоры; 64 - соғу сенсоры; 65 - синхрондау сенсоры; 66 - EPHH электромагниттік клапаны; 67 - сақтандырғыш (жану жүйесі); 68 - оталдыру шамдары
Ақаулықтарды жою үшін диагностикалық құралдарды пайдаланған кезде, ең тиімді жұмыс істеу үшін құрылғыны тізбектің қай нүктелеріне және қандай ретпен қосу керектігін мұқият жоспарлаңыз (берілген электрлік диаграммаларға сәйкес) ақаулық құбылыстары.
Негізгі диагностикалық құралдарға электр тізбегін сынаушы немесе вольтметр (қосылатын сымдар жиынтығы бар 12 вольттық сынақ шамын да пайдалануға болады), шамның меншікті қуат көзін қамтитын ашық тізбек көрсеткіші (зонд) кіреді. жалғау сымдарының жинағы.
Сонымен қатар, сіздің көлігіңізде қозғалтқышты сыртқы қуат көзінен (басқа көліктің аккумуляторы) іске қосу үшін аллигатор қыстырғыштарымен жабдықталған сымдар жинағы әрқашан болуы керек.
Жоғарыда айтылғандай, диагностикалық жабдықты пайдаланып тізбекті тексеруді бастамас бұрын, диаграммалар арқылы оның қосылу орнын анықтаңыз.
