Жылжымалы есікті алу және оны жылжыту механизмін бөлшектеу

Есік ауыр болғандықтан екі-үш жұмыс істейміз

Біз қаптауды алып тастаймыз («Газель» көлігінің жылжымалы есігінің бетін және құлпын қалай алып тастау керек» мақаласын қараңыз).

Снятие, установка и регулировка сдвижной двери автомобиля ГазельСнятие, установка и регулировка сдвижной двери автомобиля Газель

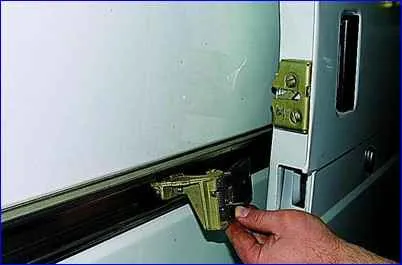

Кілтпен немесе «14» басымен біз ортаңғы рельс есіктерін ашу механизмін бекітетін екі болтты бұрап шығарамыз. Біз болттарды пластинамен бірге алып тастаймыз.

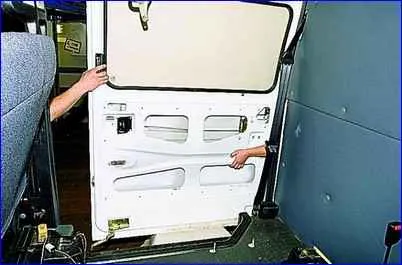

Есікті салмақпен ұстап тұрып, одан есіктің ортаңғы ашылатын механизмін шығарамыз.

Снятие, установка и регулировка сдвижной двери автомобиля ГазельСнятие, установка и регулировка сдвижной двери автомобиля Газель

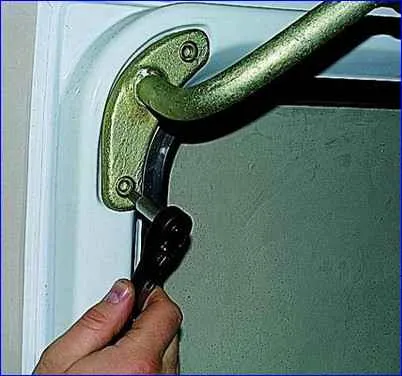

6 нүктелі алтыбұрышты кілтпен есікті жоғарғы тірекке бекітетін екі болтты бұрап алыңыз.

Есікті сәл төмен түсіріп (2–3 см), біз төменгі есікті ашу механизмінің иінтірегін төменгі бағыттағышқа бекітуден алып тастаймыз.

Снятие, установка и регулировка сдвижной двери автомобиля ГазельСнятие, установка и регулировка сдвижной двери автомобиля Газель

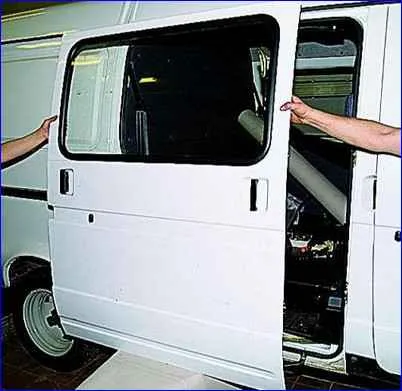

Біз есікті алып тастаймыз

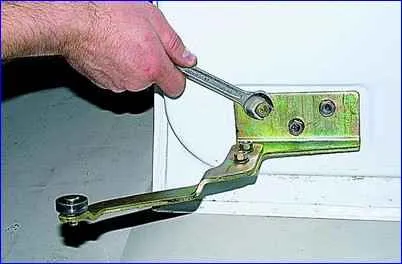

«14» кілтін пайдаланып, тұтқаны бекітетін үш болтты бұрап алыңыз

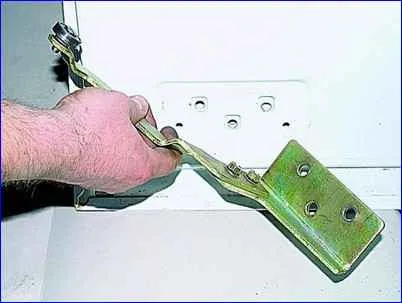

Төменгі механизмнің тұтқасын есіктен алыңыз.

Есікті келесі ретпен орнатыңыз.

Біріншіден, біз есікке үстіңгі тіреуді бекітеміз.

Содан кейін есікке ортаңғы бағыттағыштың механизмін орнатамыз.

Біз төменгі механизмнің тұтқасын есікке орнатамыз, бұрын рычагты роликті төменгі бағыттағышпен біріктіреміз.

Снятие, установка и регулировка сдвижной двери автомобиля Газель

Орнатқаннан кейін есіктің орнын реттеңіз.

Жылжымалы есікті реттеу

Бірге жұмыс істеу ыңғайлырақ. Егер есік алынып тасталса, сондай-ақ жұмыс кезінде оның дұрыс орналасуы бұзылған жағдайда біз есікті реттейміз. Реттеуді шешілген құлыптау ысырмаларымен орындау ыңғайлырақ.

Есіктің биіктігін реттеу

Снятие, установка и регулировка сдвижной двери автомобиля ГазельСнятие, установка и регулировка сдвижной двери автомобиля Газель

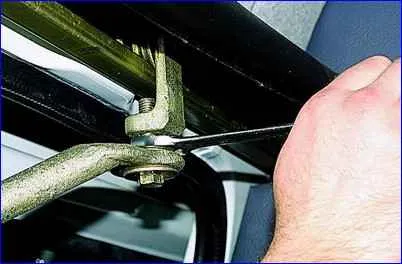

«17» кілтін пайдаланып, бекіткіш гайканы босатыңыз

Жоғарғы тіректің реттегіш болттарын «14» пернесі арқылы айналдыра отырып, біз есіктің алдыңғы жиегін көтеріп немесе түсіріп, оның және ортаңғы бағана арасындағы біркелкі саңылауға қол жеткіземіз.

Есікті қажетті күйге орнатқаннан кейін реттеу болтының бекіткіш гайкасын қатайтыңыз.

Снятие, установка и регулировка сдвижной двери автомобиля Газель

Біз есіктің қаптамасын алып тастаймыз («Газель» көлігінің жылжымалы есігінің қаптамасын және құлпын қалай алып тастау керек» мақаласын қараңыз).

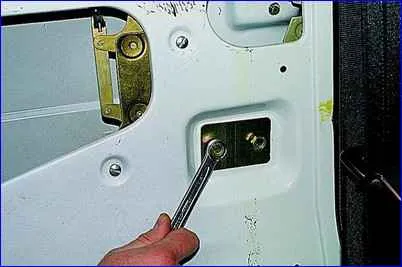

«14» пернесі арқылы ортаңғы бағыттаушы есікті ашу механизмінің екі болттарын босатып, есіктің артқы жиегін көтеріңіз немесе төмендетіңіз, есік пен корпустың бүйірі арасындағы біркелкі алшақтыққа қол жеткізіңіз.

Есікті қалаған күйде ұстап тұрып, механизмді бекітетін болттарды қатайтыңыз.

Есіктің орнын «тереңдікте» реттеу

Жоғарғы есік тірегінің реттегіш болтының бекіткіш гайкасын босатып, тіреуді реттеу ұяшығына жылжытып, біз жоғарғы жиекті көлденең жазықтықта жылжытамыз, содан кейін құлыптау гайкасын қатайтамыз.

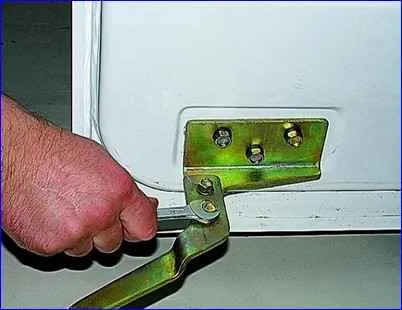

Төменгі тұтқаның екі болттарын роликпен «12» кілтімен босатып, тұтқаны ұяшық ішінде жылжытып, біз есіктің төменгі жиегінің көлденең жазықтықта орналасуын реттейміз, содан кейін болттарды қатайтамыз.

Егер сипатталған түзетулер жеткіліксіз болса, біз қосымша түзетулер енгіземіз.

Снятие, установка и регулировка сдвижной двери автомобиля Газель

«14» пернесін пайдаланып, төменгі тіреуді есікке бекітетін үш болтты босатыңыз, тіреуді есік бойындағы ойықтар ішінде жылжытыңыз, есіктің төменгі жиегінің көлденең жазықтықта орналасуын реттеңіз.

Сонымен қатар, шайбаларды жоғарғы бағыттаушы тірек болттарының астына немесе үстіңгі бағыттаушы мен оның тірегі арасына қоюға рұқсат етіледі.
