Тежегіш шамының қосқышы

Тежеу шамының қосқышы тежеу ​​педальының бүйіріне орнатылған

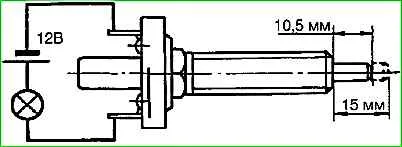

Ажыратқыштың жұмысқа жарамдылығын суреттегі диаграммаға сәйкес сынақ шамының көмегімен тексеруге болады. 1

Ажыратқыш діңгегі 15 мм шығып тұрғанда, пилоттық шам жанып тұруы керек, ал бағанды ​​басқан кезде (шығу 10,5 мм) шам сөнуі керек.

Ажыратқыш терминалдардағы кернеудің төмендеуі 6 А ток кезінде 0,1 В-тан аспауы керек. Ақаулы қосқышты ауыстырыңыз.

GAZ-2705 қосқыштары

Жаңа қосқышты орнатқанда, оның орнатуды кронштейнге реттеңіз.

Тоқтату шамдары педаль бос ойнату таңдалған кезде ғана жануы керек.

Артқа айналдыру шамының қосқышы

GAZ-2705 ауыстырып-қосқыштары

Артқа бұрылған кезде шамды автоматты түрде қосу үшін кері шамның қосқышы (2-сурет) пайдаланылады.

Ажыратқыш беріліс қорабында орнатылған және беріліс тетігіне механикалық түрде қосылған.

Рычаг тиісті күйде болғанда, қосқыш кері жарық тізбегін қуат көзіне қосады.

Жұмыс барысында коммутатордың бекітілу сенімділігін мезгіл-мезгіл тексеріп отырыңыз.

Ажыратқышты сынақ шамы арқылы тексеруге болады.

Шам 1-2 мм шар соққысымен жануы керек. Ақаулы қосқышты ауыстырыңыз.

Қауіпті қосқыш

GAZ-2705 ажыратқыштары

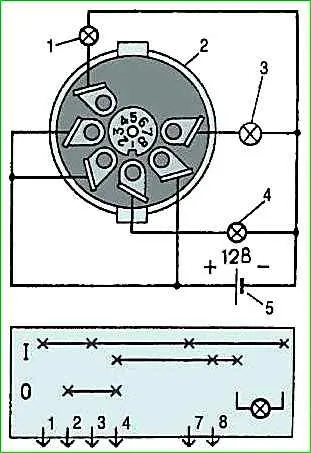

24.3710 дабыл қосқышы суреттегі диаграммаға сәйкес тексеріледі. 3.

Өшірулі күйде шам 1, қосулы күйде - 1, 3 және 4, сондай-ақ қосқыш тұтқасында жануы керек. Егер шамдардың бірі тиісті күйде жанбаса, қосқышты ауыстырыңыз.
