Die doppelwandige Bremskammer dient zur Beaufschlagung des Hauptbremszylinders
Die Kamera wird zusammen mit dem Hauptbremszylinder mithilfe einer Halterung an der Frontplatte der Kabine unter der Motorhaube des Fahrzeugs installiert.

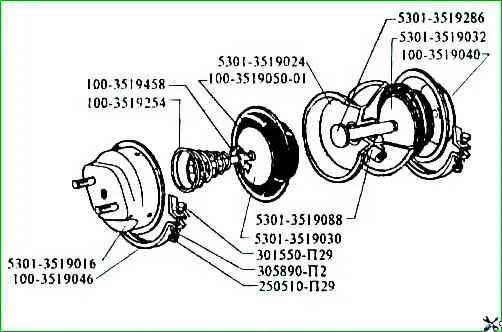

Die Abbildung zeigt die Einbauorte der Teile und deren Bezeichnungen gemäß Ersatzteilkatalog.
Die Demontage und Montage einer Bremskammer mit zwei Hohlräumen wird im Artikel „Konstruktion einer Bremskammer mit zwei Hohlräumen“ besprochen.
Sehen Sie sich das Bild an und die Tabelle zeigt die Aufteilung des Teils.
Teile der Doppelkammer-Pneumatikkammer ZIL-5301 gemäß Katalog
Teilenummer – Teilename
- 100-3519040 – Abdeckungsbaugruppe
- 100-3519046 – Klemme
- 100-3519050-01 – Membran
- 100-3519254 – Frühling
- 100-3519458 - Federplatte
- 250510-P29 – Mutter
- 301550-P29 – Bolzen
- 305890-P2 - Spezial-Federscheibe
- 5301-3519010 – Pneumatikkammerbaugruppe mit Doppelkammer
- 5301-3519016 – Gehäusemontage
- 5301-3519024 – Wohnen
- 5301-3519030 – Stangenbaugruppe
- 5301-3519032 – Stangenbaugruppe
- 5301-3519088 – Ring
- 5301-3519286 – Drücker
