So entfernen Sie das Kombiinstrument eines Lada Largus-Autos

Wir führen den Kombi-Instrumententausch beim Austausch oder der Reparatur des Kombi-Instruments sowie beim Ausbau der Instrumententafel durch

Trennen Sie den Minuspol der Batterie.

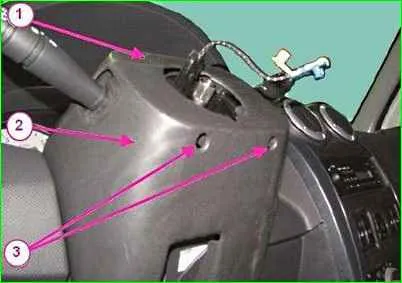

Entfernen der Lenksäulenabdeckungen: 1 - obere Lenksäulenabdeckung; 2 - unteres Gehäuse der Lenksäule; 3 – Schrauben zur Befestigung der Lenksäulenabdeckungen

Entfernen Sie das obere Gehäuse der Lenksäule. Lösen Sie dazu die beiden Schrauben 3, mit denen die Lenksäulengehäuse befestigt sind, und entfernen Sie das obere Gehäuse 1, indem Sie die Kraft der Klammern überwinden.

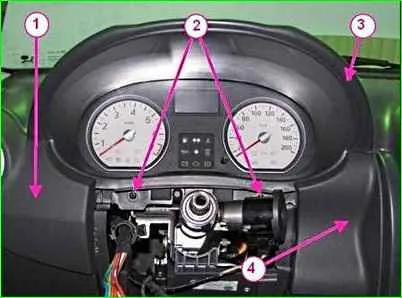

Entfernen der Blende des Kombiinstruments: 1 - linke Verkleidung; 2 - Schraube zur Befestigung der Blende des Kombiinstruments; 3 - Visier des Kombiinstruments; 4 – rechtes Pad

Entfernen Sie die Zierleisten 1 und 4, indem Sie die Kraft der Klammern überwinden.

Lösen Sie die beiden Schrauben 2, mit denen die Blende des Kombiinstruments befestigt ist, und entfernen Sie die Blende 3, indem Sie die Kraft der Klammern überwinden.

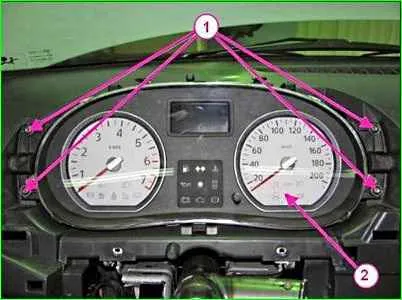

Ausbau des Kombiinstruments: 1 – Schraube zur Befestigung des Kombiinstruments; 2 – Kombiinstrument

Lösen Sie die vier Schrauben 1, mit denen das Kombiinstrument befestigt ist, und nehmen Sie das Kombiinstrument von der Instrumententafel ab

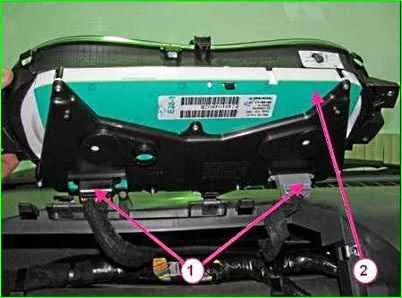

Trennen der Kabelbaumblöcke: 1 - Kabelblock der Instrumententafel; 2 – Kombiinstrument

Zwei Stecker 1 des Instrumententafel-Kabelbaums vom 2. Kombiinstrument trennen

Bauen Sie das Kombiinstrument in umgekehrter Reihenfolge ein.
