In diesem Artikel befassen wir uns mit der Demontage der Hintertür eines Autos

Demontage der hinteren Türverkleidung des Lada Granta

Wir bereiten das Auto für den Einsatz vor.

Trennen Sie den Minuspol der Batterie ab.

Öffnen Sie die Tür und senken Sie das Glas in die untere Position.

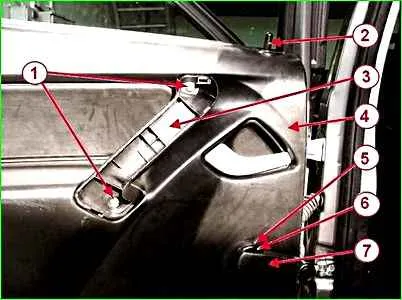

Befestigung der hinteren Türverkleidung: 1 – Schraube; 2 - Türverriegelungsknopf; 3 - Griff der Hintertürverkleidung; 4 - Verkleidung der hinteren Tür; 5 - Verkleidung des Fensterhebergriffs; 6 - Steckdose für den Fensterhebergriff; 7 - Fensterhebergriff

Das Anbringen der hinteren Türverkleidung ist in Abbildung 1 dargestellt.

Demontage der hinteren Türverkleidung von Lada Granta

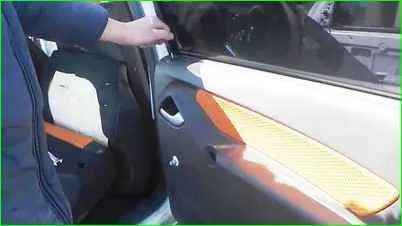

Schrauben Sie den Türverriegelungsknopf von Hand ab

Demontage der hinteren Türverkleidung von Lada Granta

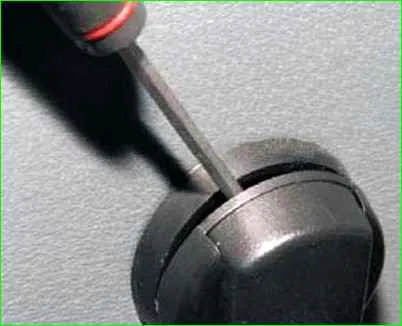

Drücken Sie mit einem Schraubendreher die Buchse des Fensterhebergriffs heraus

Demontage der hinteren Türverkleidung von Lada Granta

Ziehen Sie den Riegel heraus und entfernen Sie ihn

Demontage der hinteren Türverkleidung von Lada Granta

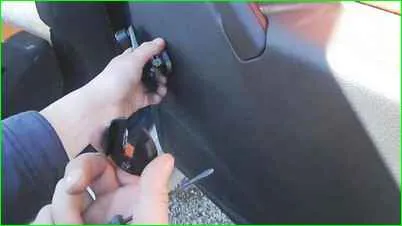

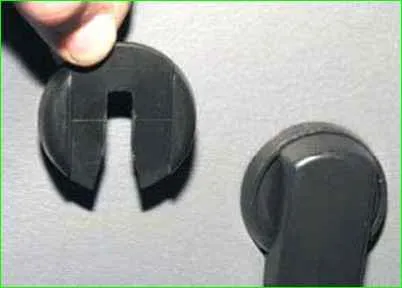

Entfernen Sie den Griff und die Steckdose von der Fensterheberwelle

Demontage der hinteren Türverkleidung von Lada Granta

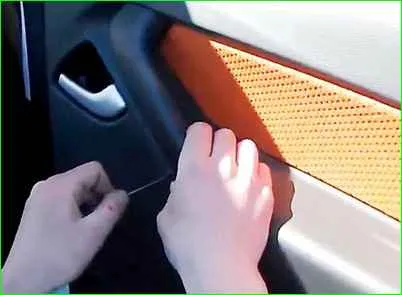

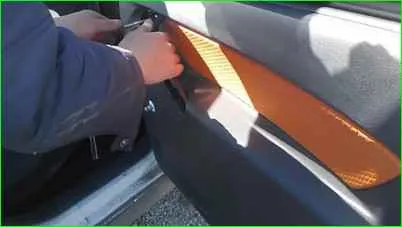

Hebeln Sie die äußere Türgriffverkleidung mit einem Schlitzschraubendreher ab

Demontage der hinteren Türverkleidung von Lada Granta

Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben, mit denen der Griff befestigt ist

Demontage der hinteren Türverkleidung von Lada Granta

Entfernen Sie den Griff

Demontage der hinteren Türverkleidung von Lada Granta

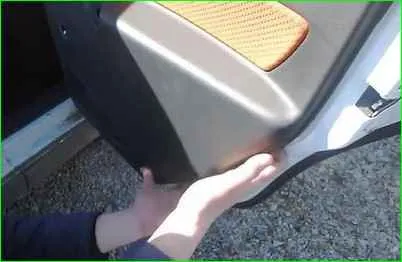

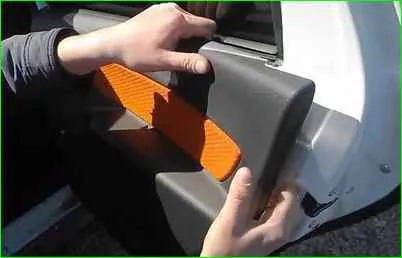

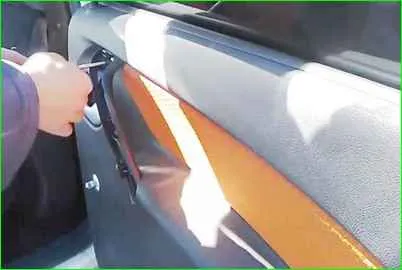

Wir fassen die Ecke an und drücken die Polsterung von der Türverkleidung weg, wobei wir den Widerstand von zehn Kolben überwinden.

Demontage der hinteren Türverkleidung von Lada Granta

Drücken Sie die Polsterung weiterhin in beide Richtungen von der Ecke weg.

Demontage der hinteren Türverkleidung von Lada Granta

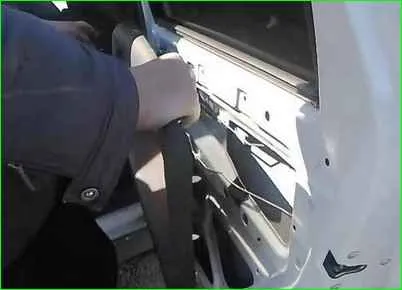

Nachdem das Polster herausgedrückt wurde, heben Sie die Verriegelungsstange an und entfernen Sie sie aus dem Polsterloch.

Demontage der hinteren Türverkleidung von Lada Granta

Entfernen Sie die hintere Türverkleidung

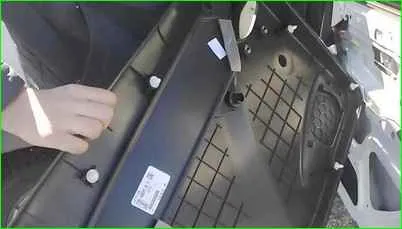

So befinden sich die Kolben der Hintertürverkleidung

Montieren Sie die hintere Türverkleidung in umgekehrter Reihenfolge.

Entfernen des Innengriffs der Hintertür

Der Innengriff muss beim Entfernen des Türschlosses sowie beim Ersetzen des Griffs selbst entfernt werden.

Entfernen Sie die hintere Türverkleidung wie oben beschrieben.

Entfernung des Innentürgriffs hinten

Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben, mit denen die Basis des Griffs an der Innenverkleidung der Tür befestigt ist

Demontage des Innentürgriffs hinten

Wir entfernen den Fuß der Griffbasis aus dem Loch im Innenblech der Tür und bewegen den Griff von der Tür weg

Entfernung des Innentürgriffs hinten

Entfernen Sie die Gummiklemme der Stange und entfernen Sie das gebogene Ende vom Griffhebel.

Montage des Griffs in umgekehrter Reihenfolge

Hintertür-Schiebeglas aus- und einbauen

Entfernen Sie die Polsterung wie in Schritt 1 beschrieben.

Aus- und Einbau des Schiebeglases der Hintertür

Lösen Sie die Schraube, mit der die äußere Eckzierleiste der Tür befestigt ist

Aus- und Einbau des Schiebeglases der Hintertür

Entfernen Sie die Zierleiste

Aus- und Einbau des Schiebeglases der Hintertür

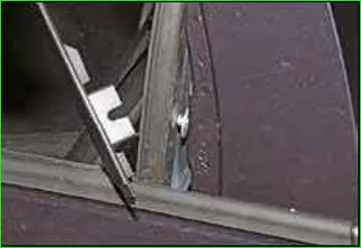

In der Ecke des Futters befindet sich ein Schlitz. Die selbstschneidende Schraube, mit der die Blende befestigt wird, sichert auch die Glasführung.

Aus- und Einbau des Schiebeglases der Hintertür

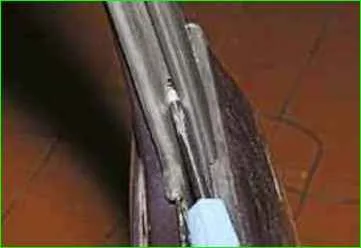

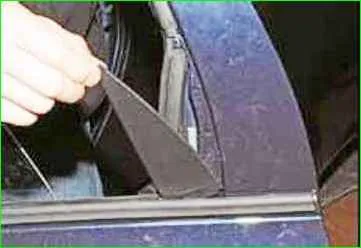

Ziehen Sie die Glasdichtung aus der hinteren Führung.

Aus- und Einbau des Schiebeglases der Hintertür

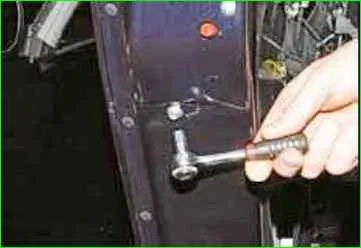

Lösen Sie mit einem 8-mm-Steckschlüssel die Schraube, mit der die hintere Glasführung am Ende der Tür befestigt ist.

Schiebefenster der Hintertür aus- und einbauen

Wir entfernen die Glasführungsnut von der Schraube der oberen Befestigung und entfernen die hintere Führung von der Türverkleidung

Aus- und Einbau des Schiebeglases der Hintertür

Entfernen Sie den Kolben aus dem Türloch, indem Sie den Widerstand des Kolbens der äußeren Glasdichtung überwinden.

Aus- und Einbau des Schiebeglases der Hintertür

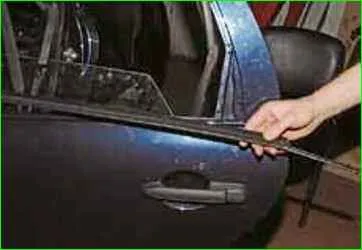

Indem Sie den hinteren Dichtungseinsatz herausziehen und die äußere Dichtung abhebeln, entfernen Sie sie von der Kante der äußeren Türverkleidung.

Aus- und Einbau des Schiebeglases der Hintertür

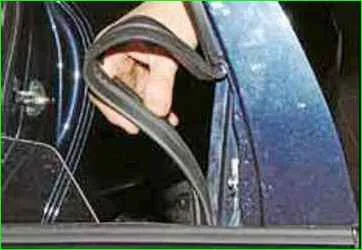

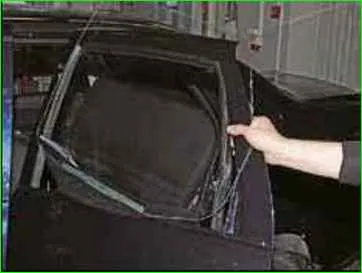

Ziehen Sie die Kante der inneren Glasdichtung nach oben und entfernen Sie sie von der Tür

Schiebefenster der Hintertür aus- und einbauen

Montieren Sie das Glas mithilfe des Fensterhebergriffs so, dass sich die Befestigungsschrauben des Fensterhebers gegenüber dem Loch in der Türverkleidung befinden.

Lösen Sie mit einem 8-mm-Steckschlüssel die beiden Schrauben, mit denen der Glashalter befestigt ist

Schiebefenster der Hintertür aus- und einbauen

Nehmen Sie das Glas heraus

Wenn Sie das Glas wechseln müssen und das gekaufte Glas keinen Halter hat, befestigen Sie das neue Glas mit einem in Benzin getränkten Rohgummistreifen im Halter.

Aus- und Einbau des Schiebeglases der Hintertür

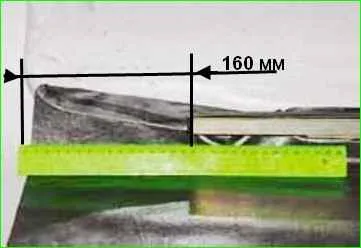

Setzen Sie den Glashalter im Abstand von 160 mm ein Vorderkante.

Aus- und Einbau des Schiebeglases der Hintertür

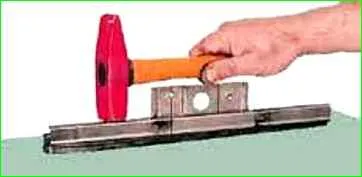

Stellen Sie das Glas auf eine weiche Unterlage und drücken Sie den Halter vorsichtig mit einem Hammer auf das Glas.

Montieren Sie das Glas in umgekehrter Reihenfolge.

Wir bringen den Glashalter zum Schieber des Fensterhebers und ziehen die Schrauben seiner Befestigung fest, ohne ihn festzuziehen.

Heben Sie das Glas ganz an und ziehen Sie dann die Glasbefestigungsschrauben fest.

Entfernen des Fensterhebemechanismus der Hintertür

Entfernen Sie die Türverkleidung, wie im ersten Absatz des Artikels beschrieben.

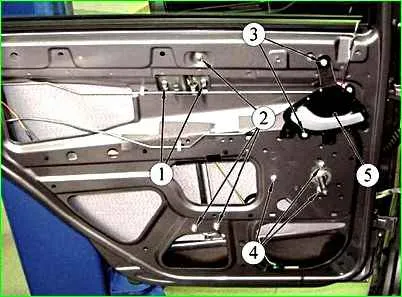

Befestigung des Fensterhebers der Hintertür: 1 - Schraube zur Befestigung des Schiebeglases; 2 - Befestigungsmutter des Fensterhebers; 3 - Schraube zur Befestigung des Innengriffs; 4 - Befestigungsmutter des Fensterhebers

Lösen Sie die beiden Schrauben 1, Abbildung 1, die das Glas halten, und bringen Sie es in der oberen Position an

Entfernen des Fensterhebermechanismus der hinteren Tür

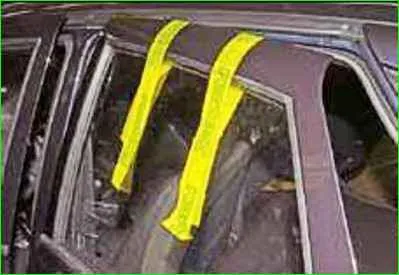

Glas kann mit Klebeband befestigt werden

Entfernen des Fensterhebermechanismus der hinteren Tür

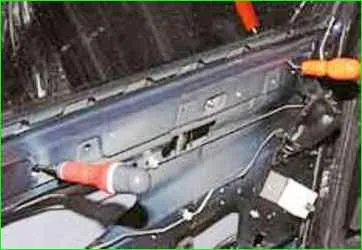

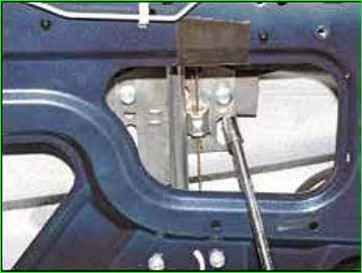

Sie können das Glas mit zwei Schraubendrehern befestigen

Entfernen des Fensterhebermechanismus der hinteren Tür

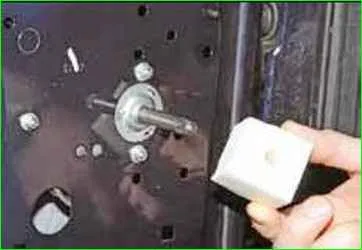

Entfernen Sie die Schaumstoffdichtung vom Fenstergriffschaft

Entfernen des Fensterhebermechanismus der hinteren Tür

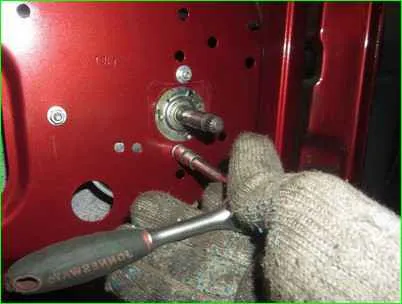

Lösen Sie mit einem 8-mm-Steckschlüssel die drei Muttern, mit denen der Fensterhebermechanismus befestigt ist

Entfernen des Mechanismus zum Heben des hinteren Türfensters

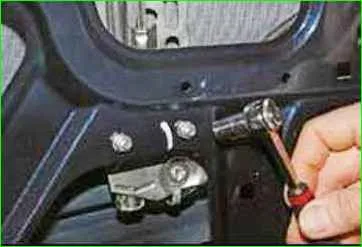

Lösen Sie mit einem 10-mm-Steckschlüssel die beiden Muttern der unteren Befestigung der Fensterheberführung

Entfernen des Fensterhebermechanismus der hinteren Tür

Schrauben Sie die Mutter der oberen Befestigung der Fensterheberführung ab

Entfernen des Fensterhebermechanismus der hinteren Tür

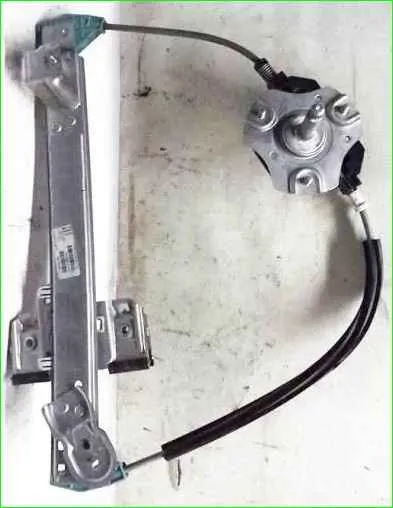

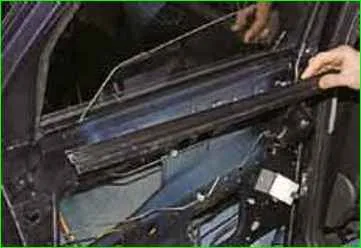

Wir entfernen den Fensterhebermechanismus durch das untere Loch in der Türverkleidung.

Entfernen des Fensterhebermechanismus der hinteren Tür

Bauen Sie den Fensterhebermechanismus in umgekehrter Reihenfolge ein.

Außengriff der Hintertür entfernen

Installieren Sie das Glas in der oberen Position.

Entfernen Sie die Türverkleidung wie oben beschrieben.

Entfernen des äußeren hinteren Türgriffs

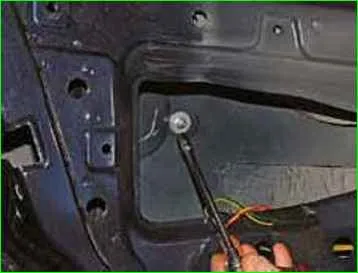

Lösen Sie mit einem 8-mm-Steckschlüssel die Befestigungsschraube des hinteren Griffs

Entfernen des äußeren hinteren Türgriffs

Lösen Sie mit einem 8-mm-Steckschlüssel mit Verlängerung die Mutter der vorderen Griffbefestigung

Entfernen des äußeren hinteren Türgriffs

Bewegen Sie den Griff nach vorne und entfernen Sie ihn

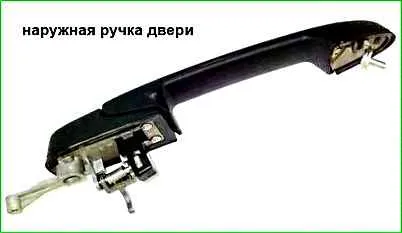

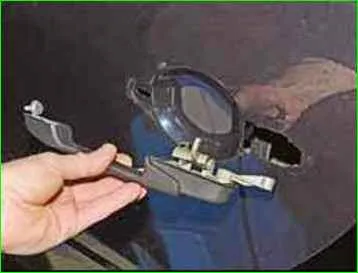

Außentürgriff

Montieren Sie den Griff in umgekehrter Reihenfolge.

Entfernen des hinteren Türschlosses

Trennen Sie den Minuspol der Batterie ab.

Entfernen Sie die Türverkleidung, wie im ersten Absatz des Artikels beschrieben.

Hecktürschloss entfernen

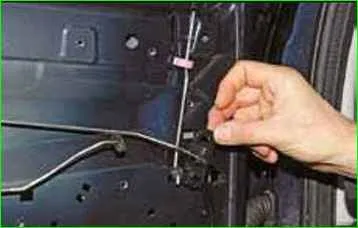

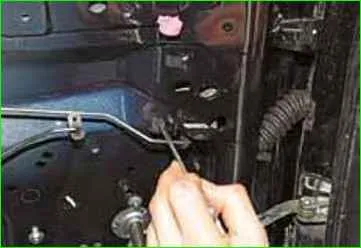

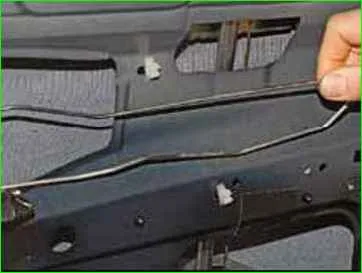

Heben Sie die Verriegelungsstangen an und entfernen Sie sie aus den Kunststoffhaltern

Hecktürschloss entfernen

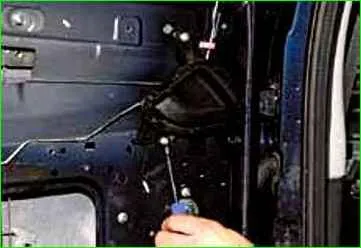

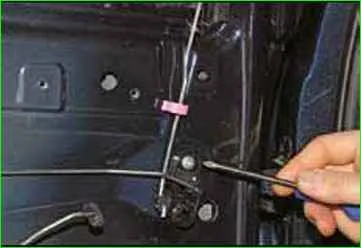

Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube, mit der der Zwischenhebel der Verriegelungsstange befestigt ist

Hecktürschloss entfernen

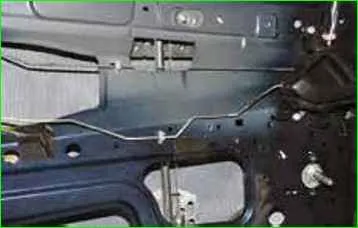

Durch Bewegen der Basis des Hebels entfernen wir die Verriegelungslasche aus dem rechteckigen Loch in der Innenfläche der Türverkleidung

Hecktürschloss entfernen

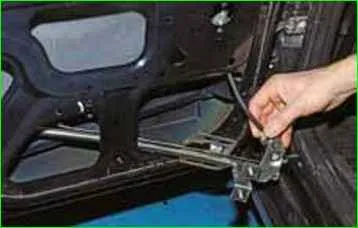

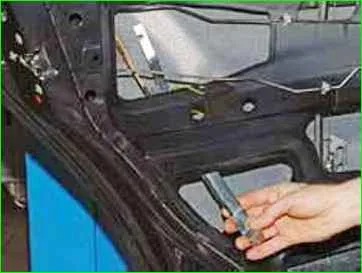

Entfernen Sie den Hebel zusammen mit den Stangen und entfernen Sie die Verriegelungsstange aus der Kunststoffhalterung

Hintertürschloss entfernen

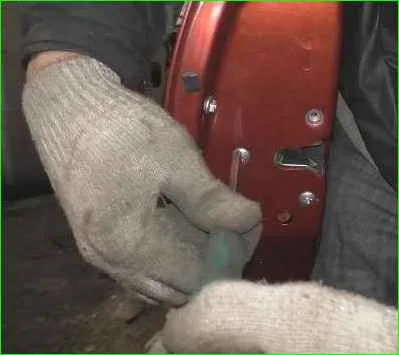

Lösen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben, mit denen das Türschloss am Ende befestigt ist.

Entfernen des hinteren Türschlosses

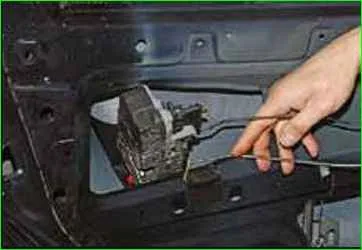

Entfernen Sie das Elektroschloss durch das Loch in der inneren Türverkleidung

Hecktürschloss entfernen

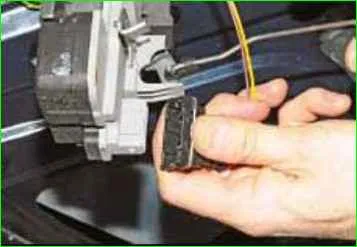

Drücken Sie die Verriegelung des Drahtblocks und trennen Sie den Block vom elektrischen Verriegelungsantrieb

Hecktürschloss entfernen

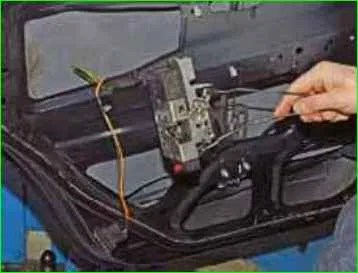

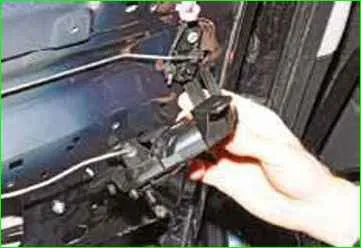

Entfernen Sie das Schloss mit Stangen

Hecktürschloss entfernen

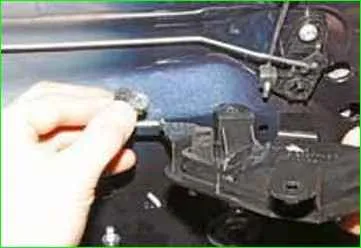

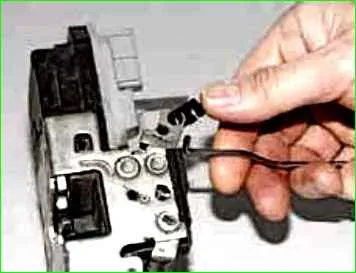

Entfernen Sie die Stange vom Hebel

Hecktürschloss entfernen

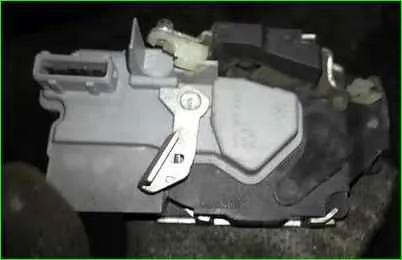

Elektrische Hintertürverriegelung.

Montieren Sie das Schloss in umgekehrter Reihenfolge.
