Встановлення акумуляторної батареї ЗІЛ-5301
Акумуляторна батарея автомобіля ЗІЛ-5301 складається з двох спарених батарей по 12 вольт з'єднаних послідовно.
Батарея встановлена у спеціальній скриньці, закріпленій на рамі автомобіля.
Біля ящика з батареєю закріплений автоматичний дистанційний вимикач батарей

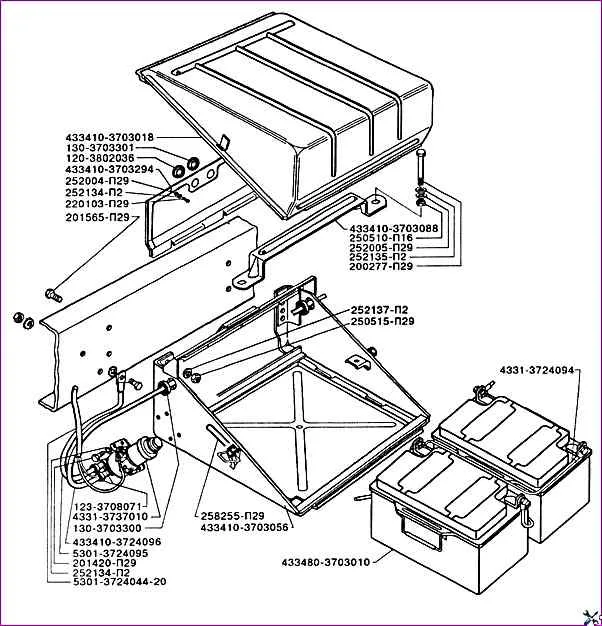

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин.
Дивимося на малюнку та в таблиці вказано розшифрування деталі.
Деталі установки акумуляторів автомобіля ЗІЛ-5301 за каталогом
№ деталі Найменування деталі
- 120-3802036 Втулка гнучкого вала спідометра прохідна
- 123-3708071 Ковпачок захисний дроти
- 130-3703300 Втулка прохідна щитка кожуха
- 130-3703301 Втулка
- 200277-П29 Болт
- 201420-П29 Болт
- 201565-П29 Болт
- 220103-П29 Гвинт
- 250510-П16 Гайка
- 250515-П29 Гайка
- 252004-П29 Шайба
- 252005-П29 Шайба
- 252134-П2 Шайба пружинна
- 252135-П2 Шайба пружинна
- 252137-П2 Шайба пружинна
- 258255-П29 Шплінт
- 431411-3821037 Прокладка захисна
- 4331-3724094 Провід-перемичка між акумуляторними батареями у зборі
- 4331-3737010 Вимикач акумуляторних батарей дистанційний 49.3710
- 433410-3703018 Кришка гнізда акумуляторних батарей з термоізоляцією у зборі
- 433410-3703056 Гніздо акумуляторних батарей з термоізоляцією у зборі
- 433410-3703088 Планка кріплення акумуляторних батарей
- 433410-3703294 Щиток захисний з термоізоляцією у зборі
- 433410-3724096 Провід акумуляторна батарея-вимикач маси в зборі
- 433420-3821040 Датчик температури електроліту 1318.3842
- 433480-3703010 Батарея акумуляторна 6СТ-110А3
- 5301-3724044-20 Джгут проводів задній правий
- 5301-3724095 Провід вимикач маси - рама
