Встановлення паливної апаратури ЗІЛ-5301

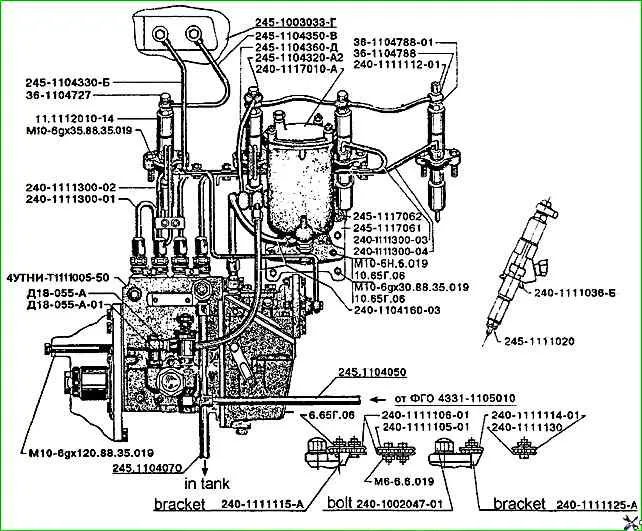

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин
Дивимося на малюнку та в таблиці вказано розшифрування деталі
Деталі збирання паливопідвідної апаратури Д-245 за каталогом
- 10.65Г.06 Шайба
- 11.1112010.14 Форсунка ФД-22 у зборі
- 240-1002047-01 Болт
- 240-1104160-03 Трубка
- 240-1111036-Б Кільце захисне
- 240-1111105-01 Колодка
- 240-1111106-01 Колодка
- 240-1111112-01 Штуцер
- 240-1111114-01 Колодка
- 240-1111115-А Кронштейн
- 240-1111125-А Кронштейн
- 240-1111130 Колодка
- 240-1111300-01 Трубка
- 240-1111300-02 Трубка
- 240-1111300-03 Трубка
- 240-1111300-04 Трубка
- 240-1117010-А Фільтр паливний у зборі
- 245-1003033-Г Колектор
- 245-1104320-А2 Паливопровід дренажний
- 245-1104330-Б Трубка пневмокоректора
- 245-1104350-В Трубка перепускна
- 245-1104360-Д Трубка перепускна
- 245-1111020 Прокладка-екран
- 245-1117061 Кронштейн
- 245-1117062 Шпилька
- 245.1104050 Трубка
- 245.1104070 Трубка зливу палива з ТНВД
- 36-1104727 Болт штуцера
- 36-1104788 Прокладка
- 36-1104788-01 Прокладка
- 4331-1105010 Фільтр грубої очистки палива в зборі
- 4УТНІ-Т-1111005-50 Насос паливний високого тиску з регулятором у зборі
- 6.65Г.06 Шайба
- Д18-055-А Кільце ущільнювальне
- Д18-055-А-01 Кільце ущільнювальне
- М10-6gх120.88.35.019 Болт
- М10-6gх30.88.35.019 Болт
- М10-6gх35.88.35.019 Болт
- М10-6Н.6.019 Гайка
- М6-6.6.019 Гайка
