Встановлення масляного радіатора двигуна ЗІЛ-5301

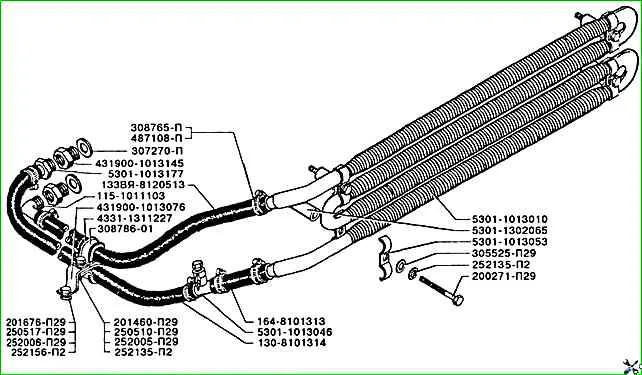

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин
Дивимося на малюнку та в таблиці вказано розшифрування деталі
Установка деталей масляного радіатора автомобіля ЗІЛ-5301 за каталогом
- 115-1011103 Кутник
- 130-8101314 Шланг відведення олії
- 133ВЯ-1013105 Оболонка шлангів
- 133ВЯ-8120513 Шланг обігрівача
- 164-8101313 Шланг сполучний
- 200271-П29 Болт
- 201460-П29 Болт
- 201676-П29 Болт
- 250510-П29 Гайка
- 250517-П29 Гайка
- 252005-П29 Шайба
- 252006-П29 Шайба
- 252135-П2 Шайба пружинна
- 252156-П2 Шайба пружинна
- 305525-П29 Шайба
- 307270-П Прокладка
- 308765-П Хомут
- 308786-01 Хомут
- 431900-1013076 Скоба кріплення шлангів
- 431900-1013145 Перехідник
- 4331-1311227 Прокладка хомута
- 487108-П Хомут
- 5301-1013010 Масляний радіатор двигуна
- 5301-1013046 Трубка відведення масла масляного радіатора у зборі
- 5301-1013053 Скоба кріплення радіатора
- 5301-1013177 Штуцер
- 5301-1302065 Розпірна втулка
