Повітряпідводний тракт та маслопроводи турбокомпресора ЗІЛ-5301 каталог

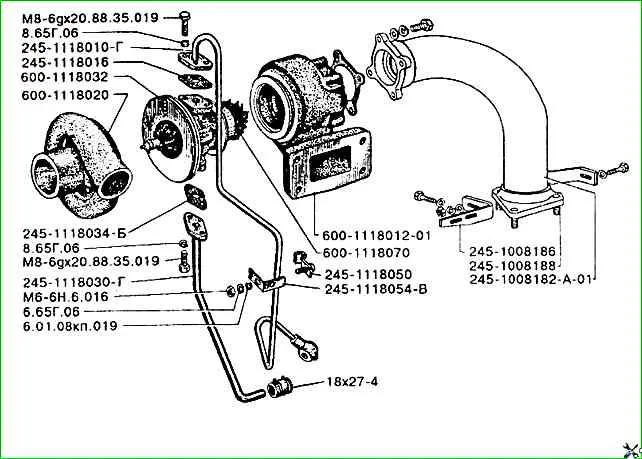

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин.
Дивимося на малюнку та в таблиці вказано розшифрування деталі.
Деталі повітропідводного тракту та маслопроводів турбокомпресора ЗІЛ-5301
- 0701-1118024 Корпус підшипника (ТКР7Н-1М)
- 18х27-4 Рукав
- 245-1008182-А-01 Труба впускна
- 245-1008186 Кронштейн
- 245-1008188 Шпилька
- 245-1118010-Д Труба, що підводить
- 245-1118016 Прокладка
- 245-1118030-Г Труба зливна
- 245-1118030-Д Труба зливна
- 245-1118034-Б Прокладка
- 245-1118050 Хомут
- 245-1118054-В Планка
- 6.01.08кп.019 Шайба
- 6.65Г.06 Шайба
- 600-1118010 Турбокомпресор ТКР6
- 600-1118012-01 Корпус турбіни (ТКР6)
- 600-1118020 Корпус компресора
- 600-1118032 Корпус підшипника (ТКР6)
- 600-1118070 Ротор
- 8.65Г.06 Шайба
- М6-6Н.6.016 Гайка
- М8-6gх20.88.35.019 Болт
