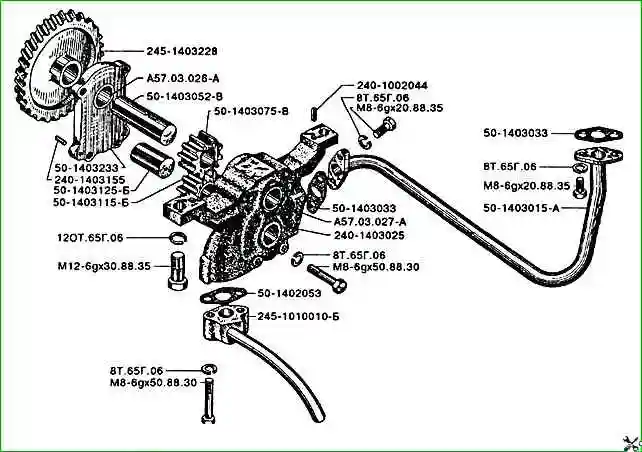

На малюнку представлені місця встановлення деталей та їх позначення за каталогом запасних частин
Дивимося на малюнку та в таблиці вказано розшифрування деталі.
Деталі масляного насоса Д-245 за каталогом
- 120Т.65Г.06 Шайба
- 240-1002044 Штифт
- 240-1403020 Корпус із втулкою у зборі
- 240-1403025 Корпус
- 240-1403150 Кришка з втулкою у зборі
- 240-1403155 Кришка
- 245-1010010-Б Маслоприймач
- 245-1403010 Насос масляний
- 245-1403228 Шестерня
- 50-1402053 Прокладка
- 50-1403015-А Патрубок
- 50-1403033 Прокладка
- 50-1403052-В Валік
- 50-1403075-В Шестерня
- 50-1403115-Б Шестерня
- 50-1403125-Б Палець
- 50-1403233 Штифт
- 8Т.65Г.06 Шайба
- А57.03.026-А Втулка
- А57.03.027-А Втулка
- А57.03.028-А Втулка
- М12-6gх30.88.35 Болт
- М8-6gх20.88.35 Болт
- М8-6gх50.88.35 Болт
