Электр тізбектерінің көпшілігі сақтандырғыштармен қорғалған. Қуатты тұтынушылар реле
арқылы қосылады
Барлық релелер (артқы қақпақ терезесінің қыздырылған релесінен басқа), қуат сақтандырғыштары және қозғалтқышты басқару жүйесінің сақтандырғыштары батареяның артында сол жақта қозғалтқыш бөлігінде орналасқан реле мен сақтандырғышты орнату блогында орнатылған.
Қалған сақтандырғыштар құралдар тақтасының сол жағындағы жолаушылар салонында орнатылған сақтандырғыш орнату блогында орналасқан.
Артқы қақпаның қыздырылған әйнегін қосуға арналған реле аспаптар панелінің астындағы көлденең сәулеге орнатылған.

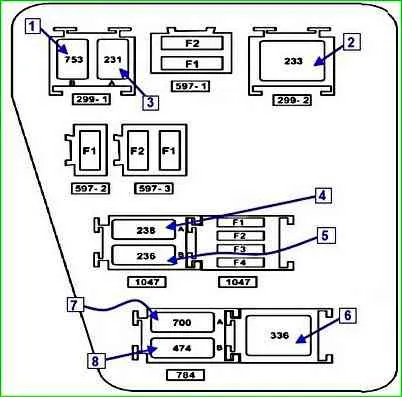

Қозғалтқыш бөлігіндегі монтаж блоктарының сақтандырғыштары
Сақтандырғыштың мақсаты (жабдық деңгейіне байланысты)
- F1 - 30A - BP7 - Сақтандырғыш: релелік тақтаның қуат көзі (784)
- F2 - 25A - BP17 - Сақтандырғыш: инъекциялық жүйе релесі қоректену тізбегі (1047)
- F3 - 5A - BP37 - Сақтандырғыш: бүрку жүйесінің релесінің қоректену тізбегі (1047). Инъекциялық компьютер (120)
- F4 - 15A - BP33 - Сақтандырғыш: газбен жабдықтау жүйесінің электромагниттік клапанының қуат беру тізбегі (1259)
- F1(15) - пайдаланылмайды
- F2(5) - сұлбалар: қозғалтқышты басқару жүйесін ЭКЮ тұрақты қоректену; қозғалтқышты басқару жүйесінің К5 негізгі релесінің орамдары
- F3(25) - Қуат тізбектері: отын сорғысының және оталдыру катушкасының K4 релесі; негізгі реле K5 қозғалтқышты басқару жүйесі
- F4(30) - Салқындату желдеткішінің K3 релесінің қуат тізбегі (кондиционері жоқ автомобильде)
- F5(40) - Қуат тізбектері: кондиционер релесі K2; релесі K3 төмен жылдамдықты салқындату желдеткіші (кондиционері бар автомобильде); релесі K1 жоғары жылдамдықты салқындату желдеткіші (кондиционері бар автомобильде)
- F6(25) және F7(50) - ABS басқару блогының схемалары
- F8(60) - сұлбалар: тұтану қосқышына және құлыптан жазылған барлық тұтынушыларға қуат беру; рульдің сол жақ бағанының қосқышы
- F9(60) - Ішкі сақтандырғыш қорапшасының қуат беру тізбегі
Қозғалтқыш бөлігіндегі монтаж блогының релесі
- K1 - Жоғары жылдамдықты салқындату желдеткішінің релесі (кондиционері бар автомобиль үшін). Салқындату желдеткіш қозғалтқышы
- K2 - Кондиционер релесі. Кондиционер компрессорының электромагниттік муфтасы
- K3 - Төмен жылдамдықты салқындатқыш желдеткіш релесі (кондиционері бар автомобиль үшін) немесе салқындатқыш желдеткіш релесі (кондиционері жоқ автомобиль үшін). Салқындату жүйесінің желдеткішінің электр қозғалтқышы (кондиционері бар автомобиль үшін - резистор арқылы)
- K4 - Жанармай сорғысы және тұтану катушкасы релесі. Жанармай сорғысы және оталдыру катушкасы
- K5 - Қозғалтқышты басқару жүйесінің негізгі релесі. Оттегі концентрациясының сенсорлары (жылыту тізбегі); жылдамдық сенсоры; отын инжекторлары; адсорберді тазарту электромагниттік клапаны; реле орамдары K1, K3, K2; Қозғалтқышты басқару ECU
- K6 - пайдаланылмаған
- K7 - Тұманға қарсы шам релесі. Тұманға қарсы шамдар
- K8 - Жылыту желдеткішінің релесі. Жылытқыш желдеткіш қозғалтқышы
Сақтандырғыштарды немесе релелерді ауыстыру үшін батареядан теріс терминалды ажырату керек.

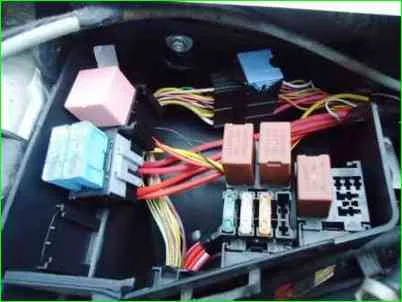

Қозғалтқыш бөлігіндегі сақтандырғыштар мен релелерге қол жеткізу үшін үш ысырманы басыңыз

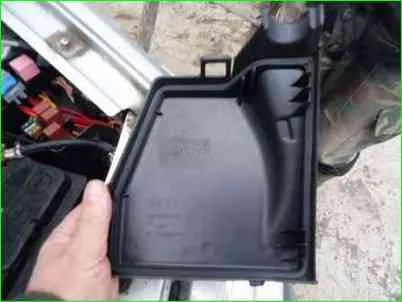

Орнату блогының қақпағын алыңыз
Ақаулы сақтандырғыш жарылған секіргіш арқылы көзбен немесе сынақ құралы арқылы анықталады.
Сақтандырғыштарды алып тастау үшін пайдалануға болады Ішкі блок қақпағында орналасқан пинцеттерді пайдаланыңыз.
Жаңа сақтандырғыш немесе реле оның жұмыс істеу себебі анықталғаннан кейін ғана орнатылуы керек. Неліктен бұл тізбекте шамадан тыс жүктеме пайда болғанын анықтау қажет.
Автомобиль салонындағы бекіту блогының сақтандырғыштары
- F01(20) - шыны тазалағыш; артқы қақпақтың қыздырылған шынысының катушкалары; коммутация блогы
- F02(5) - аспаптар кластерін қоректендіру; отын сорғысының К4 реле орамдары мен тұтану катушкалары; қозғалтқышты басқару жүйесіне қуат көзі ECU оталдырғыштан
- F03(20) - тежегіш сигнал шамдары
- F04(10) - бағытты көрсететін шамдар; қозғалтқышты басқару жүйесінің диагностикалық қосқышы; иммобилизатор орамдары; коммутация блогы
- F09(10) - Сол жақ фараның фара шамдары (төмен сәуле); аспаптар кластеріндегі шағын сәулелі фаралар үшін индикатор
- F10(10) - Оң жақ фаралар шамдары (төмен сәуле)
- F11(10) - сол жақ фараның фара шамдары (ұзақ сәуле); аспаптар кластеріндегі ұзақ сәулелік фараның индикаторы
- F12(10) - Оң жақ фара шамының тізбегі (ұзақ сәуле)
- F13 (30) және F14 (30) - тиісінше артқы және алдыңғы есіктерге арналған электрлік терезе тізбектері
- F15 (10) - ABS басқару блогының тізбегі
- F16 (15) - Жүргізуші мен алдыңғы жолаушы орындығының жылыту схемалары
- F17(15) - Дыбыстық сигнал тізбегі
- F18 (10) - сол жақ фараның бүйірлік шамдары; сол жақ артқы шамның бүйірлік шамдары; нөмір шамдары
- F19 (10) - оң жақ фараға арналған бүйірлік шамдар; оң жақ артқы жарықтандыруға арналған бүйірлік шамдар; қолғап бөліміне арналған шамдар; аспаптар тақтасындағы, консольдегі және едендік туннель төсеміндегі басқару элементтерін және аспаптар шоғырын жарықтандыру; ауысу құрылғысының дыбыстық сигналы
- F20 (7.5) - Шамдар мен артқы тұманға қарсы шамның индикаторы
- F21 (5) - Сыртқы артқы көрініс айналарының қыздыру элементтерінің тізбегі
- F26 (5) - қауіпсіздік жастықшасын басқару блогының тізбегі
- F27 (20) - Артқы қақпақтың әйнегін тазалағыш, шыны жуғыш, кері шам
- F28 (15) - Ішкі және магистральдық жарықтандыруға арналған шамдар; дыбысты шығарудың бас блогын тұрақты қуатпен қамтамасыз ету; аспаптар кластері
- F29 (15) - Қауіпті ажыратқыш; бағыт көрсеткішінің қосқышы; шыны тазалағыштың үзіліссіз жұмыс істеуі; орталық құлыптауды басқару; қозғалтқышты басқару жүйесінің диагностикалық қосқышы; коммутация блогы
- F30 (20) - Орталық құлыптау тізбектері; коммутация блогы
- F31 (15) - Тұманға қарсы шамдарға арналған K7 реле орамасының қуат тізбегі
- F32 (30) - Артқы қақпақтың қыздырылған шыны релесі қуат тізбегі
- F36 (30) - K8 қыздырғыш желдеткіш релесі қуат тізбегі
- F37 (5) - Сыртқы артқы көрініс айналарына арналған электр жетек тізбектері
- F38 (10) - Темекі тұтандырғышы, тұтану қосқышынан дыбыс шығару үшін бас блокқа қуат көзі
- F39 (10) - қыздырғыш желдеткіш релесі K8 орамдары
Көлік салонындағы сақтандырғыштарға қол жеткізу және ауыстыру үшін құралдар тақтасының сол жағында орналасқан сақтандырғыш қақпағын алыңыз.
Орнату блогының қақпағының ішкі жағында қосалқы сақтандырғыштар 1 (5, 10, 15 және 30 А номиналды ток үшін есептелген), блоктан сақтандырғыштарды алуға арналған пинцет тартқышы 2 және блоктың орналасуының диаграммасы бар. сақтандырғыштар көрсетілген.

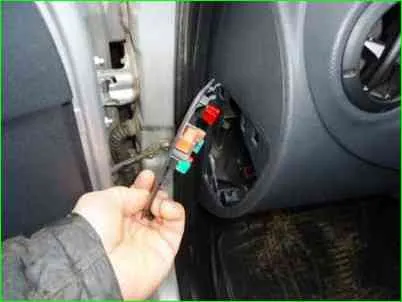

Қақпақ ысырмаларының кедергісін еңсеріп, оны алып тастаңыз

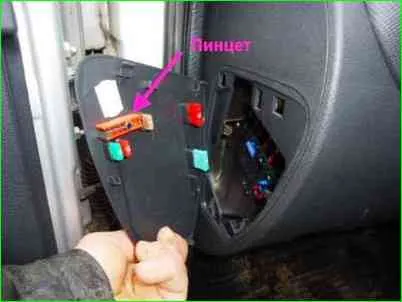

Қақпақта сақтандырғыштарды алуға арналған қосалқы сақтандырғыштар мен пинцет бар
