ГАЗ-3110 беріліс қорабының аралық білігін бөлшектеу және құрастыру

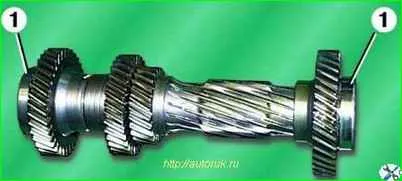

Шарлы мойынтіректерді 1 және қажет болса, аралық біліктен қысылған тісті доңғалақ жиектерін қысыңыз

Бос жүріс берілісін бөлшектеу

Аралық білік жинағы

Тісті доңғалақтарды 150 °C температураға дейін қыздырыңыз, аралық білікті 30 минут суытып, тісті доңғалақтарды білікке басыңыз.

Қабат білік жинағы

Салқындатылған білікті және басқа бөліктерді трансмиссиялық майдың жұқа қабатымен майлаңыз.

Тапсырма сақинасын орнатыңыз.

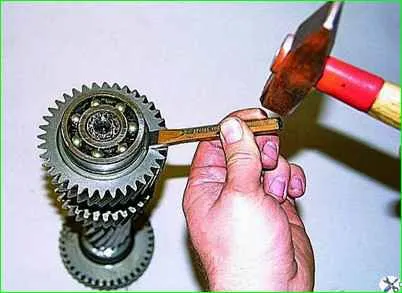

Мойынтіректердің ішкі сақиналарына күш түсіріп, білікке мойынтіректерді басыңыз.

кері бос жүріс берілісінің білігін бөлшектеу

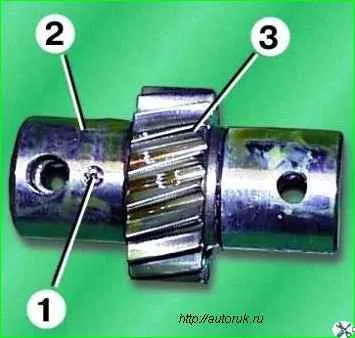

1-серіппелі түйреуішті басып, жең 2-ні шешіңіз.

Одан кейін аралық беріліс 3-ті ине мойынтірегі арқылы кері айналдыруға болады.

Қабат білік жинағы

Артқы бұрғылау білігінің жинағы

Кері жұмыс істемейтін редуктор білігінің бөліктерін жұқа қабаттағы трансмиссиялық маймен майлаңыз.

Подшипниктің инелерін (21 дана) кері бос жүріс тетігінің тесігіне салыңыз.

Орнату оңай болуы үшін орынды маймен майлауға рұқсат етіледі.

Бос жүрістің кері берілісін оське орнатыңыз.

Втулканы оське орнатыңыз және оны втулкадағы осьті бекіту болттары мен басы бір жазықтықта болатындай етіп бұраңыз.

Серіппелі түйреуішті басыңыз.
