Rohrleitungen des Heizsystems ZIL-5301

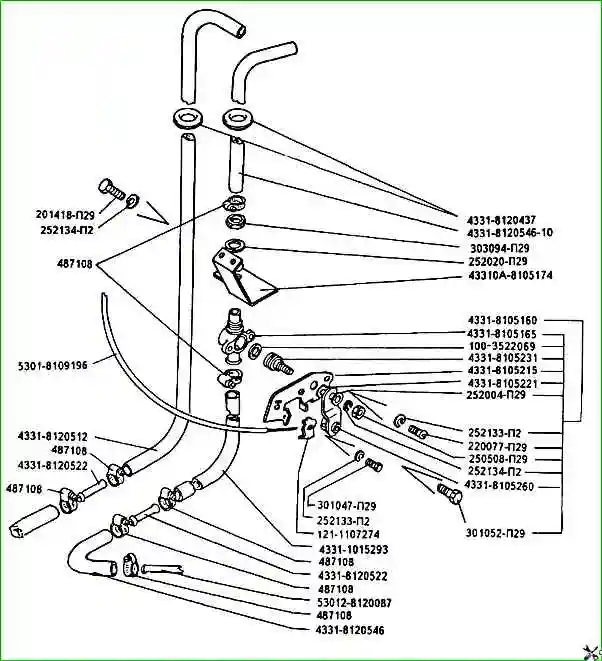

Die Abbildung zeigt die Einbauorte der Teile und deren Bezeichnungen gemäß Ersatzteilkatalog.
Sehen Sie sich das Bild an und die Tabelle zeigt die Aufteilung des Teils.
Rohrteile für das Heizsystem ZIL-5301 gemäß Katalog
- 100-3522069 O-Ring
- 121-1107274 Kabelklemme
- 201418-P29 Bolzen
- 220077-P29 Schraube
- 250508-P29 Mutter
- 252004-P29 Unterlegscheibe
- 252020-P29 Unterlegscheibe
- 252133-P2 Federscheibe
- 252134-P2 Federscheibe
- 256508-P29 Mutter
- 301047-P29 Bolzen
- 301052-P29 Bolzen
- 303094-P29 Mutter
- 4331-1015293 Auslaufschlauch 18x580 mm
- 4331-8105160 Heizsystem-Wasserhahnbaugruppe
- 4331-8105165 Ventilkörper
- 4331-8105215 Halterungsbegrenzer
- 4331-8105221 Kranbuchse
- 4331-8105231 Hahnstopfen
- 4331-8105260 Hahnhebel
- 4331-8120437 Dichtung
- 4331-8120512 Verbindungsschlauch 18x630
- 4331-8120522 Adapter
- 4331-8120546 Heizungs-Eckschlauch
- 4331-8120546-10 Winkelschlauch
- 43310A-8105174 Heizungshahnhalterung
- 487108 Klemme
- 5301-8109196 Heizungshahn-Kabelbaugruppe
- 53012-8120087 Versorgungsrohr
