Біз көлікті жұмысқа дайындаймыз, аккумулятордың теріс терминалын ажыратамыз.
Алдыңғы орындықты алу

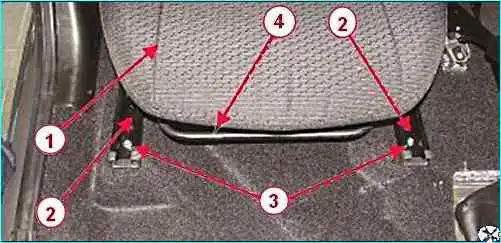

4-ші тетікті, 1-суретті жоғары басып, 1-орынды ең шеткі артқы күйге жылжытыңыз.
Torx T40 басын пайдаланып, сырғыманы 2 бекітетін екі болтты 3 бұрап алыңыз.
Иінтіректі басып, орындықты ең алға қарай жылжытыңыз.

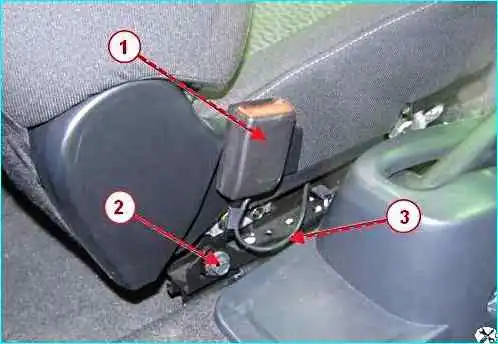

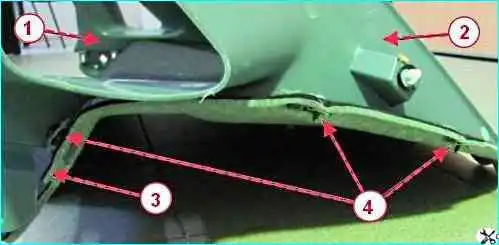

Torx T40 басын пайдаланып сырғанақтарды бекітіп, екі артқы болтты 1 бұрап, 2-сурет, артқы сым сымдарының төсеніштерін орындықтан ажыратыңыз және орынды алыңыз.
Артқы орындықты шешу

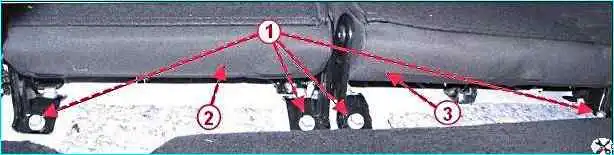

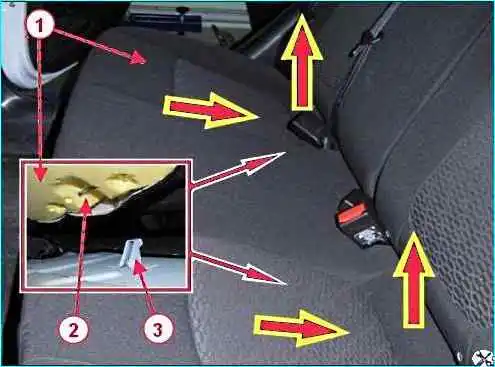

Артқы орындықтың 3-суретіндегі 1-жастықтың алдыңғы жиегін қолымызбен ұстап, жастық жақтауының 2 ілмегі корпустағы 3 бекіткіштің тесігінен шыққанша жоғары қарай тартамыз.</ p>
Бұл әрекетті орындықтың екінші жағында қайталаңыз.

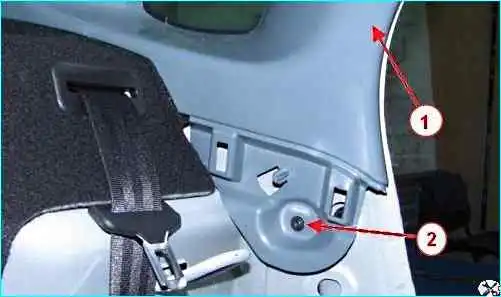

Артқы орындықтың 1 жастықшасынан, 4-суреттен ұстаңыз, оны артқа, жүксалғышқа қарай жылжытыңыз, содан кейін жастық жақтауының 2 ілмегін корпустағы ұстағыштан 3 алу үшін жастықшаның артқы жиегін көтеріңіз.
Бұл әрекетті орындықтың екінші жағында қайталаңыз, артқы орындық жастықшасын көлік салонынан алыңыз.

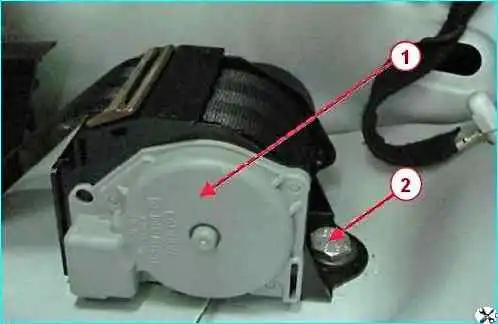

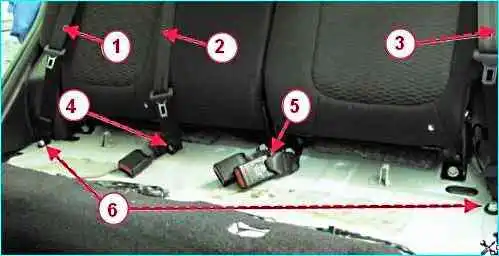

14 мм басын пайдаланып, қауіпсіздік белдігінің оң жақ бекіткішін және ортаңғы қауіпсіздік белдігінің төменгі бекіту нүктесін бекітіп, болтты 5, 5-суретте бұрап алыңыз.
14 мм розетканы пайдаланып, артқы орындықтың артқы кронштейнін корпустың еденіне бекітетін болтты 3 бұрап алыңыз.
Құлыптарды 1 және 2 көтеру арқылы арқалықты 4 оң жақта және 6 сол жақтағы арқалықты алға еңкейтіңіз.

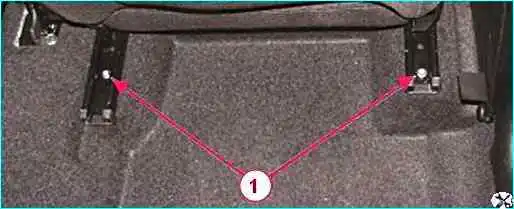

14 мм басын пайдаланып, 6-сурет, сол жақ 2 артқы орындықтың кронштейндерін бекітетін болттарды 1 бұрап, артқы жағын шешіңіз.
Артқы орындықтың оң жақ 3 артқы жағындағы кронштейндерді бекітетін болттарды 1 бұрап алыңыз, артқы жағын алыңыз.
Орынды алудың кері ретімен орнатамыз.
Алдыңғы орындықтарды орнатқан кезде жүгірістердің үйкеліс беттеріне "Фиол-1" сияқты май жағыңыз.
Артқы сөре жиегін алу
Артқы орындық жастықшасын жоғарыда сипатталғандай шешіңіз.
14 мм розетка арқылы оң және сол қауіпсіздік белдіктерінің төменгі бекіткішінің болттарын бұрап алыңыз.
Артқы орындықтың арқалықтарын түсіреміз.
Оң және сол жақтағы доғаның жиегін алып тастаңыз.

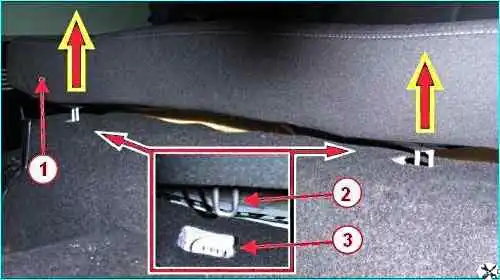

Torx 20 басын пайдаланып, оң және сол жағындағы өздігінен бұрап тұратын бұранданы 2 бұрап алыңыз, 7-сурет, бүйірлік терезенің жиегін 1 бекітіңіз.
Пластик ұстағыштардың күшін жеңетін күшпен әрлеуді тарту арқылы бүйірлік терезе жиегін корпустан ажыратамыз.

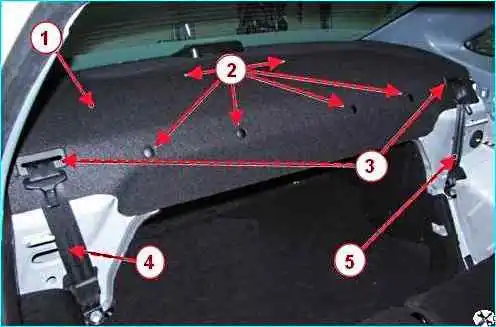

Біз пластмасса түймелерді 2, 8-сурет, багаж бөлімі сөресінің 1 жиектерінің бекіткіштерін алып тастаймыз.
Тегіс басты бұрағышты пайдаланып, оң жақ 4 және сол жақ 5 қауіпсіздік белдігінің 3 төсемдерін сөре қаптамасындағы тесіктерден алыңыз.
Біз багаж бөлімінің сөресінің қаптамасын оң және сол бүйірлік терезенің қаптамасымен бірге алып тастаймыз, қауіпсіздік белдіктерін сөре қаптамасындағы саңылаулардан өткіземіз және электр сымдарының қосқышын орнатылған қосымша тежегіш шамнан ажыратамыз. сөренің қаптамасы.
Torx T20 басын пайдаланып, сөренің 3-ін кесу үшін әр жаққа арналған үш өздігінен бұрап тұратын бұранданы 4, 9-сурет, бүйірлік терезенің 1 және 2 бекіткіш жиектерін бұрап алыңыз да, бөліктерді бөліңіз.
Біз жоюдың кері ретімен орнатамыз.
Қауіпсіздік белдігін бекіту болттарын тарту моменті 38-ден 50 Нм-ге дейін (3,8-ден 5,0 кгс.м-ге дейін).
Қауіпсіздік белдіктерін шешу
Алдыңғы қауіпсіздік белдігін шешу:
Алдыңғы және артқы табалдырықты алып тастаңыз.
Қауіпсіздік белдігінің төменгі нүктесін бекітетін болттың басынан қақпақты шешіп алыңыз да, болтты бұрап алу үшін 14 мм басын пайдаланыңыз.
Ортаңғы бағананың үстіңгі және астыңғы жиегін алыңыз.

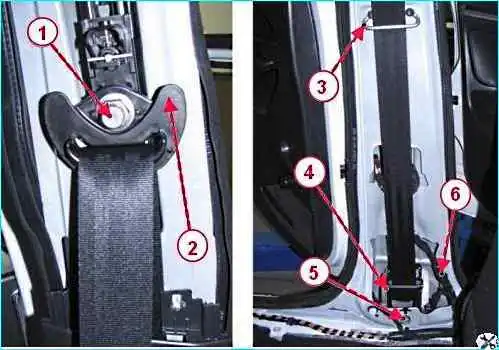

14 мм розетка арқылы орталық бағандағы алдыңғы қауіпсіздік белдігінің үстіңгі бекіткішінің 2 бұрандасын 1, 10-суретте бұрап алыңыз.
Torx T20 басын пайдаланып қауіпсіздік белдігінің 3 бағыттағышын бекітетін екі бұранданы бұрап, бағыттағышты алыңыз.
14 мм розетка арқылы қауіпсіздік белдігінің 4 бекітетін болтты 5 бұрап алыңыз.
6 сымды сым қосқышын катушкадан ажырату арқылы қауіпсіздік белдігінің катушкасын алыңыз.
Алдыңғы орынды ең артқы орынға жылжытыңыз.
14 мм розетка арқылы қауіпсіздік белдігінің 1 құлпын қауіпсіздік кронштейніне бекітетін болтты 2, 11-суретте бұрап алыңыз, құлыпты 3 сым блогын артқы электр сымдарының блогынан ажыратыңыз және құлыпты алыңыз. .
Артқы қауіпсіздік белдіктерін шешу, оң және сол:
Артқы орындық жастықшасын жоғарыда сипатталғандай шешіңіз.

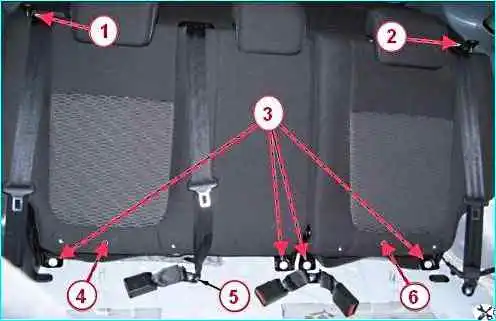

14 мм басын пайдаланып, ортаңғы 2 қауіпсіздік белдігінің төменгі нүктесін және қауіпсіздік белдігінің оң жақ бекіткішін бекітіп, 4 болтты бұрап алыңыз, 12-сурет.
Ортаңғы 2 және сол жақ 3 қауіпсіздік белдіктерінің бекіткіштерін бекітетін болтты 5 бұрап алыңыз.
Төменгі қауіпсіздік белбеуін бекіту нүктесінің 6 болтының оң және сол жақ бөлігін бұрап алыңыз.
Оң және сол жақтағы доғаның жиегін алып тастаңыз.
Жүк бөлімі сөресінің қаптамасын алу.
14 мм басын пайдаланып, 2-болтты, 13-сурет, артқы сөре панеліндегі оң немесе сол қауіпсіздік белбеуінің 1 бекіткіш катушкасын бұрап алыңыз.
Артқы жағын алу оның қауіпсіздік белдігінің орташа көрсеткіші:
Артқы орындықтың оң жақ артқы жағындағы бас тіректерін, бас сүйегінің бағыттауыштарын шешіңіз, арқалық бекіткіш механизмінің тұтқасын бұрап алыңыз, құлыптау механизмінің тұтқасының жиегін және қауіпсіздік белдігінің белдіктерін арқалық қаптамасындағы тесіктерден алыңыз.
Арқа төсеніші мен арқалық толтырғышты шешіп, белдік таспаны төсем мен толтырғыштың тесіктерінен өткізіңіз.

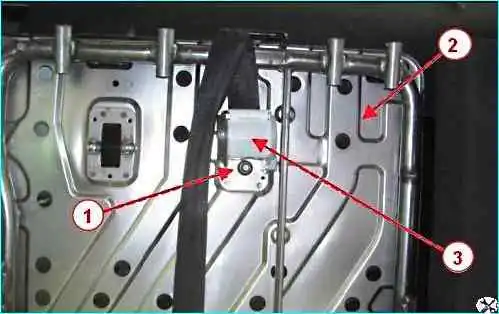

17 мм басын пайдаланып, гайканы 1 бұрап алыңыз, 14-сурет, ортаңғы қауіпсіздік белдігінің 3 катушкасын арқалықтың 2 жақтауына бекітіңіз, белдік таспасын арқалық жақтауындағы ілмек арқылы өткізіп, қауіпсіздік белдігінің катушкасын алыңыз.
Қауіпсіздік белдіктерін шешудің кері ретімен орнатыңыз.
Алдыңғы және артқы қауіпсіздік белдіктері құлыптар ашылғаннан кейін, жұмыс орнынан бастапқы орнына еркін, кептеліссіз оралуы керек.
Қауіпсіздік белдігін бекіту болттарын тарту моменті 38 - 50 Нм (3,8-ден 5,0 кгс.м дейін).
