ЗИЛ-5301 пневматикалық тежегіш жетегіне арналған қысым реттегіші
Қысым реттегіші компрессорға тікелей құбыр арқылы қосылған; кронштейнге екі болтпен бекітілген.
Реттегіш шығаратын конденсат автомобильдің басқа бөліктеріне түспеуі үшін реттегіштің атмосфералық шығысы төмен бағытталған.

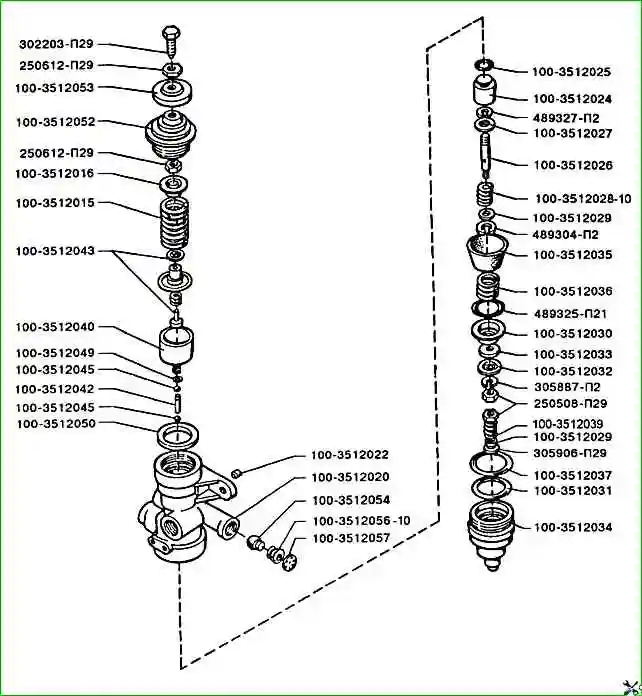

Суретте қосалқы бөлшектер каталогына сәйкес бөлшектерді орнату орындары мен олардың белгілеулері көрсетілген.
Суретке қараңыз және кестеде бөліктің бөлінуі көрсетілген.
Каталогқа сәйкес ZIL-5301 тежегішінің пневматикалық жетек қысым реттегішінің бөліктері
Бөлшек нөмірі Бөлік атауы
- 100-3512010-20 Қысым реттегішінің жинағы
- 100-3512015 Көктем
- 100-3512016 Серіппелі табақ
- 100-3512020 Қысым реттегішінің корпусы
- 100-3512022 Штепсельдік штепсель
- 100-3512024 Поршень
- 100-3512025 Сақина
- 100-3512026 Клапанның тарту күші
- 100-3512027 Серіппелі табақ
- 100-3512028-10 Көктем
- 100-3512029 Серіппелі шайба
- 100-3512030 Клапан орны
- 100-3512031 сақина
- 100-3512032 Клапан корпусы
- 100-3512033 O-сақина
- 100-3512034 Астыңғы қақпақ
- 100-3512035 Сүзгі
- 100-3512036 Көктем
- 100-3512037 сақина
- 100-3512039 Көктем
- 100-3512040 Поршень
- 100-3512042 Клапан корпусы
- 100-3512043 Серіппелі бағыттағыш жинағы
- 100-3512045 Клапан
- 100-3512049 сақина
- 100-3512050 Манжет
- 100-3512052 Жоғарғы қақпақ
- 100-3512053 қалпақ
- 100-3512054 Клапан жинағы
- 100-3512056-10 Көктем
- 100-3512057 Жуғыш
- 250508-P29 гайка
- 250612-P29 гайка
- 302203-P29 бұранда
- 305887-P2 Серіппелі шайба
- 305906-P29 жуғыш машина
- 489304-P2 Тартқыш сақина
- 489325-P21 Тарту сақинасы
- 489327-P2 Тарту сақинасы
