Ремонт механизма переключения передач УАЗ-3151

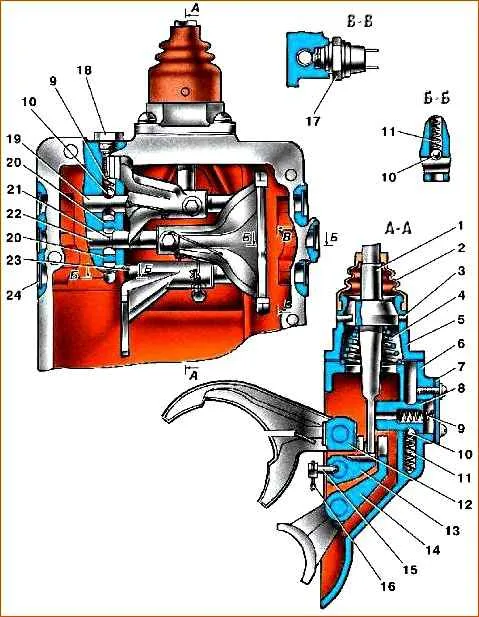

Разборка механизма переключения автомобилей семейства УАЗ–31512 (рис. 8)

Ремонт механизма переключения передач

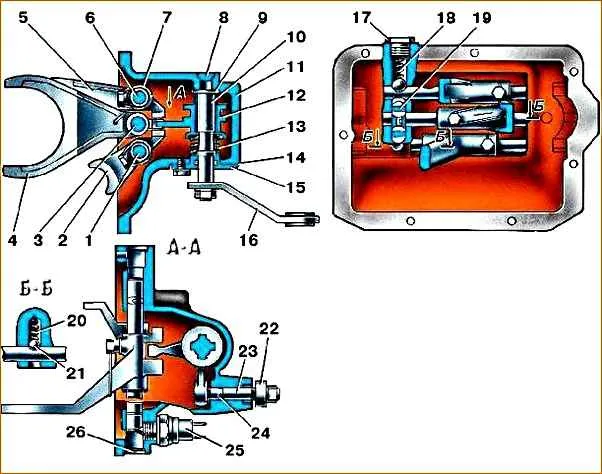

Рис. 1. Механизм переключения передач автомобилей семейства УАЗ–31512

Разборку проводите в следующем порядке:

Ремонт механизма переключения передач

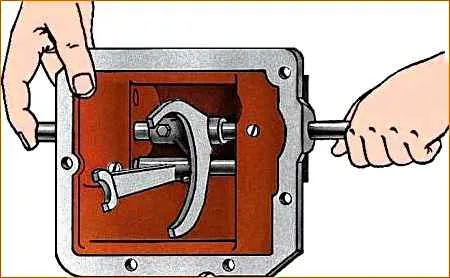

Рис. 2. Извлечение заглушек отверстий штоков

1. Отверните четыре винта опоры рычага переключения и снимите опору с рычагом и поджимной пружиной (эта операция делается перед снятием всего агрегата с автомобиля).

2. Извлеките три заглушки отверстий штоков с одной стороны крышки (рис. 2).

Ремонт механизма переключения передач

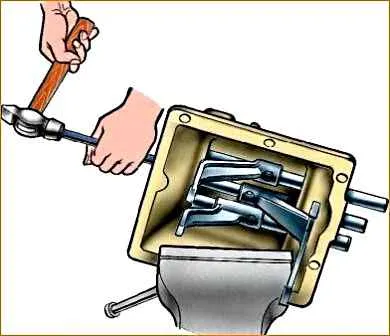

Рис. 3. Выпрессовка штоков вилок переключения

3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик.

4. Расшплинтуйте и выверните стопорные винты вилок.

5. Выпрессуйте штоки (рис. 3) вилок переключения через отверстия в крышке, где сняты заглушки, и снимите вилки.

При выпрессовке штоков III и IV передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

6. Выньте пружины и шарики фиксаторов штоков.

7. Выньте два замочных плунжера через отверстие фиксатора I и II передач.

8. Отверните три винта и снимите крышку предохранителя и возвратную пружину.

9. Выдвиньте плунжер предохранителя наружу, снимите стопорное кольцо и выньте плунжер. При этом придерживайте от выпадения шарик фиксатора плунжера.

10. Выньте пружину и шарик фиксатора.

Ремонт механизма переключения передач

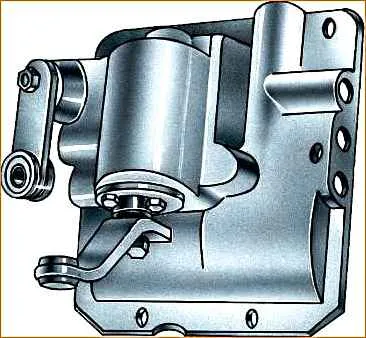

Рис. 4. Механизм переключения передач автомобилей семейства УАЗ–3741

Разборка механизма переключения автомобилей семейства УАЗ–3741 (рис. 11)

Разборку производите в следующем порядке:

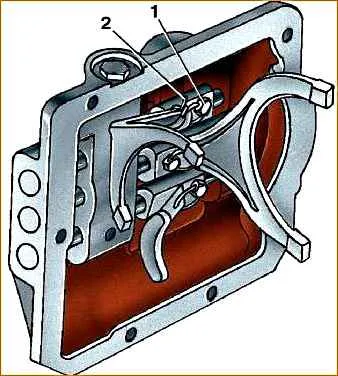

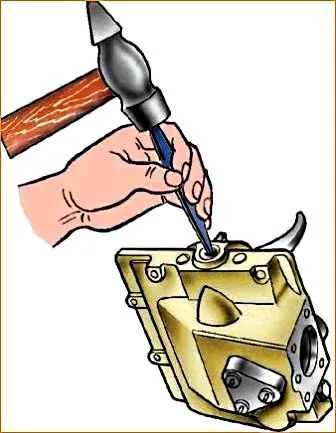

1. Извлеките три заглушки отверстий штоков в одном из торцов крышки (см. рис. 9).

2. Расшплинтуйте и выверните винты стопорения вилок.

3. Отверните пробку гнезда фиксатора штока I и II передач и выньте пружину и шарик фиксатора.

4. Выпрессуйте штоки (см. рис. 10) через отверстия в крышке, где сняты заглушки, и снимите вилки. При выпрессовке штоков III и ГУ передач и заднего хода не потеряйте шарик фиксатора, выбрасываемый пружиной.

5. Выньте пружины и шарики фиксаторов штоков; выньте два замочных плунжера через отверстие фиксатора I и II передач.

6. Отверните гайку и снимите со шлицев рычаг 22 (см. рис. 11),

7. Выбейте вниз штифт 24 крепления оси рычага 23 и выньте ось вместе с рычагом выбора.

8. Отверните гайку и снимите рычаг 16.

9. Отверните три болта, снимите крышку 15 сальника и выньте пружину. Опустив вал 10 с муфтой 12 и двумя шайбами, выньте вал через боковую полость крышки. Перед снятием рычагов 22 и 16 заметьте взаимное положение рычагов на валиках для того, чтобы установить рычаги в прежнее положение.

Разборка механизма управления переключением передач автомобилей семейства УАЗ–3741

Разборку производите в следующем порядке:

Ремонт механизма переключения передач

Рис. 5. Механизм управления переключением передач автомобилей семейства УАЗ–3741

1. Отсоедините тяги 8 и 11 (рис. 5) от рычагов 9 и 10.

2. Отверните тяги 5 и 14 от рычагов 6 и 13.

3. Отсоедините кронштейн 12 промежуточных рычагов.

4. Снимите кронштейн механизма вместе с рычагом 1 переключения передач.

5. Промойте детали механизма управления.

6. Выявите внешним осмотром износы в рычагах и тягах.

7. Замените изношенные детали.

Сборка механизма управления переключением передач автомобилей семейства УАЗ–3741

Сборку механизма производите в порядке, обратном разборке. После сборки произведите регулировку механизма управления коробкой передач.

Регулировку производите изменением длины горизонтальных – 8,11 (см. рис. 5) и вертикальных – 5, 14 тяг в следующем порядке:

1. Перед началом регулировки рычаг 9 установите в нейтральное положение (N), а рычаг 10 – в положение III–IV до упора в блокирующую пружину.

2. Рычаг 1 переключения передач поставьте в положение, соответствующее выбору передач I и II. В этом положении соедините и закрепите тяги выбора 8 и 14, не допуская подтягивания рычагов.

3. После этого рычаг I поставьте в положение, соответствующее выбору передач III и IV и также свободно подсоедините тяги переключения 5 и 11.

4. По окончании регулировки проверьте полноту включения передач. Для этого включите первую передачу и убедитесь, что тяги и рычаги не упираются в соседние детали.

Такую же проверку произведите, включив задний ход. При этом обратите внимание на то, чтобы промежуточный рычаг 6 не упирался в поперечину рамы и брызговик.

При включенном заднем ходе зазор между ними должен быть 2–3 мм.

Сборка механизма переключения передач автомобилей семейства УАЗ–3741

Ремонт механизма переключения передач

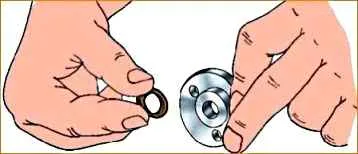

Рис. 6. Установка уплотнительного кольца крышки вала переключения

1. Установите резиновое уплотнительное кольцо (рис. 6) в крышку сальника вала переключения.
