Снятие и установка электромеханического усилителя рулевого управления Лада Гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем.

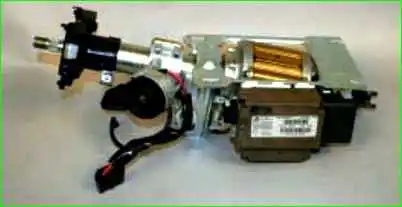

Основу электроусилителя составляет безщеточный электродвигатель с редукто­ром, расположенным под кожухом ру­левого управления.

На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше­стерней, закрепленной на вале руле­вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи­ков скорости автомобиля, частоты вращения коленчатого вала и величи­ны крутящего момента на вале руле­вого управления.

Электродвигатель через редуктор доворачивает с опре­деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби­ля.

Когда автомобиль стоит на месте, создаваемый электроусилителем мо­мент на вале максимальный, с ро­стом скорости автомобиля «помощь» усилителя снижается и рулевое ко­лесо становится «тяжелее».

В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже­лее», чем на автомобиле без электро­усилителя. поскольку появляется дополнительная нагрузка в виде сво­бодно вращающегося ротора элек­тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек­троусилителя рулевого управления.

Он загорается при включении зажи­гания и после пуска двигателя гас­нет. При отказе электроусилителя сигнализатор горит постоянно.

Электроусилитель не работает при не­работающем двигателе.

Электроусилитель может отключаться:

- при снижении напряжения борто­вой сети;

- при отсутствии сигнала с датчика скорости и частоте вращения двига­теля выше 1500 мин 1

Такие отключения заложены в алго­ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

Снятие панели монтажного блока

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.
